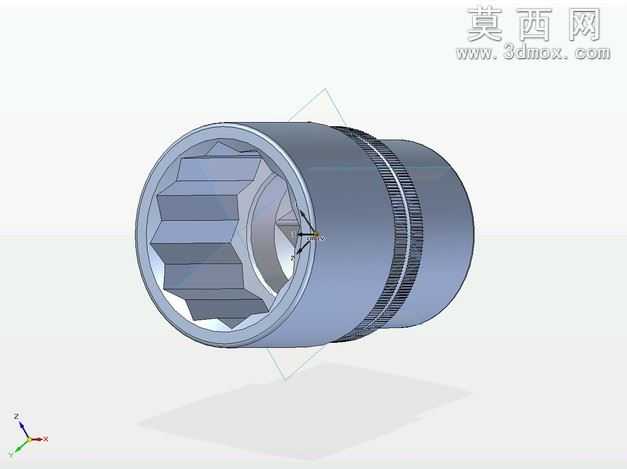

1/2英寸21毫米滚花高头套筒插座

本作品为1/2英寸驱动规格的21毫米滚花高头套筒三维建模成果，建模过程严格遵循手动五金工具的行业尺寸规范，以参数化建模逻辑完成全结构搭建。首先以驱动端的1/2英寸四方接口为基准定位，通过旋转凸台命令生成套筒的主体回转基体，再针对工作端的六角内腔，采用拉伸切除结合多边形约束的方式，精准绘制21毫米对边尺寸的内六角轮廓，保证内腔各面的平行度、角度公差符合套筒工具的实际使用要求，避免建模误差导致的装配干涉问题。针对套筒外壁的滚花结构，采用圆周阵列的建模方式，先绘制单条滚花齿的切除轮廓，通过等间距圆周阵列布满指定的滚花区段，还原滚花结构的防滑纹理特征，同时控制滚花齿的深度、齿距参数，还原真实滚花加工后的表面质感。建模过程中对套筒的壁厚过渡做了优化处理，在六角内腔与四方驱动端的衔接位置做了圆角过渡结构，还原实际产品的应力分散设计，避免应力集中导致的工具断裂问题。材质渲染阶段，为套筒主体赋予哑光铬钒钢材质，调整金属材质的粗糙度、反射率参数，还原工具钢经热处理后表面的哑光金属质感，滚花区域单独赋予稍高粗糙度的材质参数，区分滚花段与光滑外壁的质感差异，四方驱动端的卡位弹珠位置做了细节刻画，还原套筒与棘轮扳手连接的卡位结构细节。整体建模过程兼顾结构准确性与细节还原度，所有尺寸参数均参考商用套筒的实际生产标准，模型可用于工具产品的结构展示、装配验证、电商渲染素材制作等场景，结构无破面、无冗余特征，各部分结构的比例协调，准确还原了滚花高头套筒的外观特征与内部结构特点。
