膝关节连续被动运动康复训练装置

　　这款CPM装置核心服务于骨科术后临床康复场景，覆盖膝关节置换术后、交叉韧带重建术后、膝关节周围骨折内固定术后、关节粘连松解术后等需要早期开展被动活动的康复阶段，可在患者无需主动发力的前提下，带动下肢完成可控范围内的膝关节屈伸活动，避免术后长期制动引发的关节粘连、肌肉废用性萎缩、深静脉血栓等并发症，是骨科康复科、运动医学科病房及康复中心的常用康复训练设备。

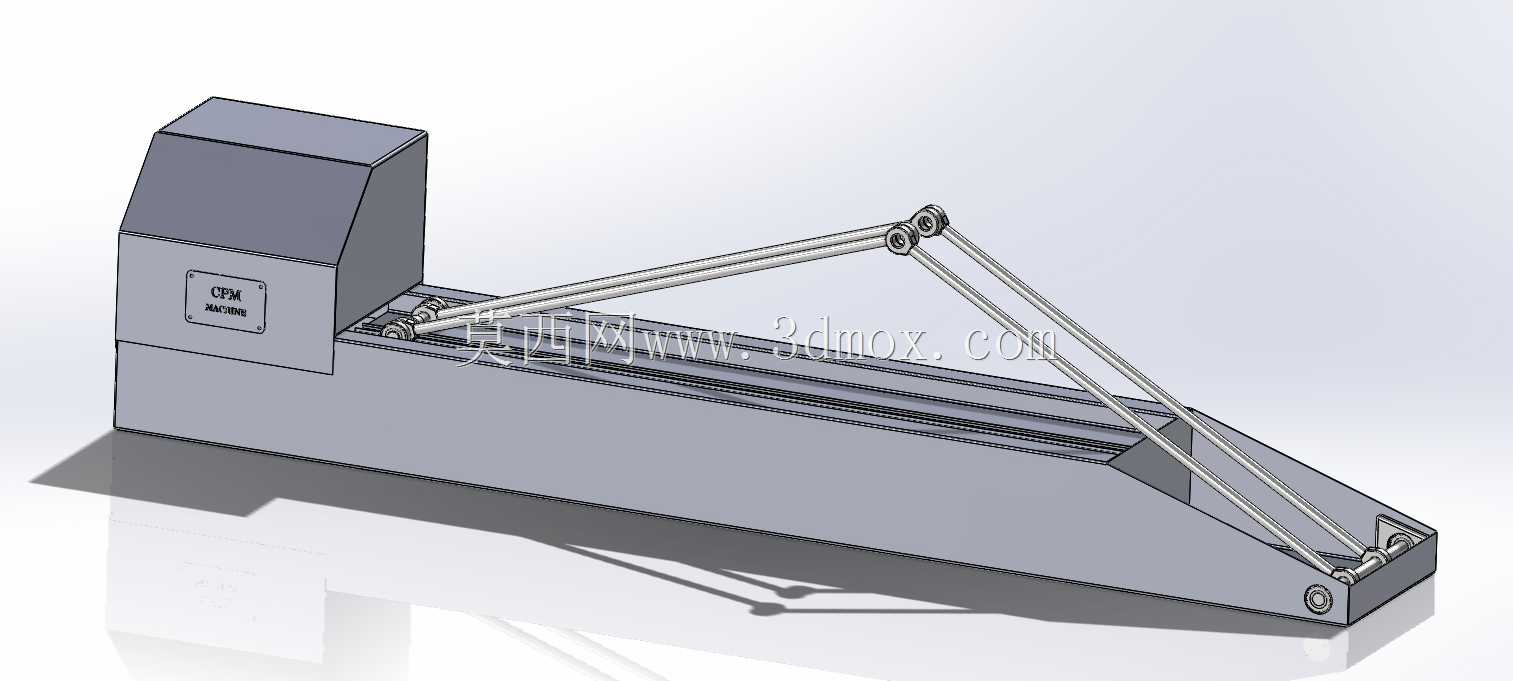

　　从功能实现逻辑来看，装置采用床旁放置的落地式结构，整体分为动力驱动舱、滑动导轨主体、下肢支撑连杆组件三个核心部分。动力驱动舱集成在设备近端的封闭箱体内，内置减速驱动单元与角度控制模块，可输出平稳的低速往复动力，避免运动过程中出现速度突变给患者患肢造成额外牵拉损伤；滑动导轨主体采用长直槽式结构，作为下肢支撑组件的运动导向基准，保证运动轨迹始终贴合人体下肢矢状面的自然屈伸路径，不会出现侧向偏移；下肢支撑连杆组件采用平行四边形连杆机构，一端与驱动端铰接，另一端沿导轨做直线往复运动，可根据患者下肢长度调整支撑点位，带动小腿随连杆运动完成膝关节的屈伸动作，运动过程中支撑面始终与小腿保持贴合，不会出现局部应力集中压迫皮肤的问题。

　　设计过程中优先考虑了临床使用的适配性与安全性，整体机架采用钣金折弯焊接成型，外部做哑光喷塑处理，无尖锐棱角与外露传动部件，避免使用过程中剐蹭患者或医护人员；驱动端的运动参数可根据康复阶段调整，屈伸角度范围可覆盖0度到120度的常用康复区间，运动速度可在低速区间内无级调节，适配不同术后阶段的康复强度要求；设备底部设置有防滑脚垫，放置在病床旁时不会随患者运动出现滑移，近端的驱动舱可作为限位结构，贴合床沿放置即可快速定位安装位置，无需额外的固定连接件，医护人员可单人完成设备的移位与摆放。

　　从安装边界与外形尺寸来看，设备整体为长条形低轮廓结构，长度适配常规成人下肢长度，宽度控制在床旁可放置的合理区间，高度不超过病床床面过多，患者平卧在床上即可将患肢放置在支撑组件上，无需调整体位；设备的运动部件全部做了间隙防护，连杆铰接位置设置有耐磨轴套，长期往复运动不会出现明显旷量，保证运动轨迹的精度；导轨内部设置有行程限位块，可根据患者的耐受角度调整最大屈伸位置，避免超范围运动造成二次损伤，同时驱动端内置过载保护机制，当运动阻力超过安全阈值时会自动停止并反向回退，进一步提升使用安全性。

　　不同于主动康复训练设备，这款装置完全不需要患者发力，可在术后早期患者肌肉力量尚未恢复时就介入康复训练，通过持续的被动活动促进关节滑液循环，减轻关节肿胀，维持关节活动度，为后续的主动康复训练打下基础；结构设计上没有复杂的多余功能，所有部件都围绕膝关节被动屈伸的核心需求设置，维护难度低，日常仅需定期检查铰接部位的润滑情况与导轨的清洁度即可长期稳定使用，适配各级医疗机构的康复科室日常使用需求。
