托盘输送线用重载气动止动阻挡装置

　　在汽车零部件装配、家电总装、电商仓储分拣这类采用托盘作为载具的自动化输送场景里，工位精准止停一直是影响整线节拍稳定性的核心环节——托盘带着工件以恒定线速流转到装配、检测、扫码工位时，如果止动装置的响应速度不够、承载冗余不足，很容易出现托盘过冲、工件移位甚至掉件的问题，直接拉低整线的稼动率。这款气动止动器就是针对这类重载托盘输送场景开发的末端执行阻挡部件，适配线体运行速度12m/min的常规输送工况，单工位允许的总承载载荷可达150KG，完全覆盖绝大多数民用工业品托盘载具的重量需求。

　　从功能逻辑上看，这款止动器采用气压作为动力源，相比传统的电动阻挡器，它的响应速度更快，在0.5MPa标准供气压力下，阻挡头的伸出与缩回动作可以在0.2s内完成，完全匹配高速输送线的节拍要求；同时气动驱动自带一定的缓冲特性，不会像刚性机械挡块那样在接触托盘时产生过大的刚性冲击，能有效降低托盘底部定位块的磨损速度，延长载具的维护周期。止动器的阻挡头采用偏心摆块式结构，当托盘从上游输送过来接触到阻挡头时，摆块会先产生微小的角度偏转抵消初始冲击力，再通过内部的刚性锁止结构将托盘牢牢固定在工位预设位置，不会因为输送线持续的辊筒摩擦力导致托盘缓慢移位，保证后续机械手取放件、自动拧紧设备作业时的位置精度。

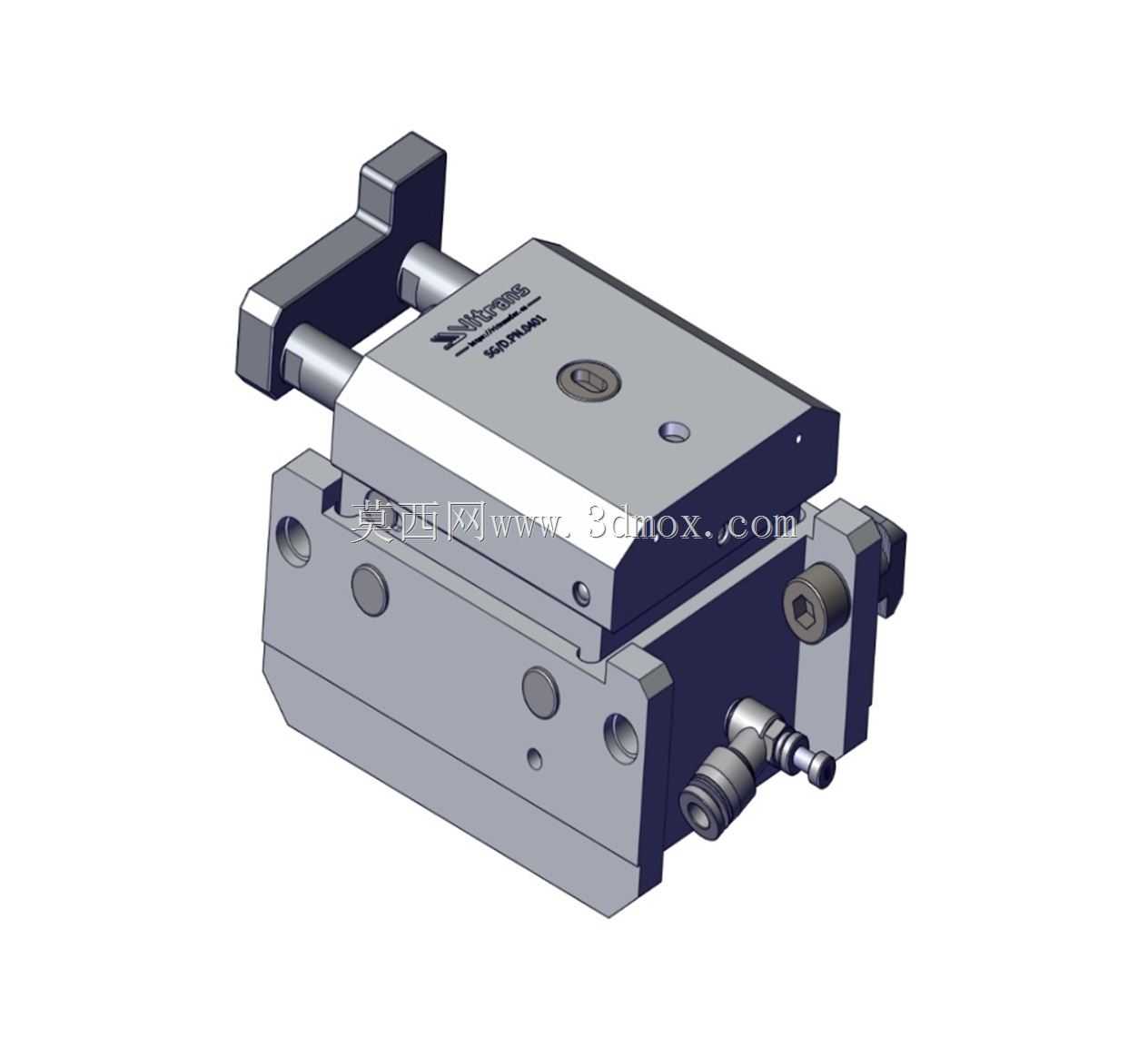

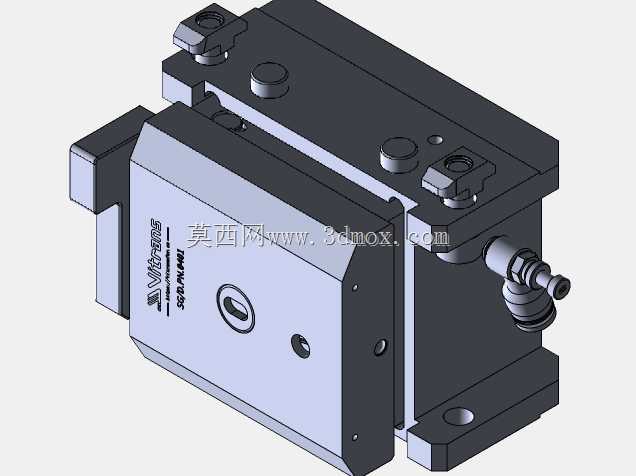

　　从结构设计的角度拆解，这款模型的整体布局采用了上下分层的模块化思路：上层是阻挡执行单元，集成了摆块、驱动活塞、位置检测磁环槽，用户可以根据实际控制需求加装磁性开关，实时反馈阻挡头的伸出/缩回状态，方便接入整线的PLC控制系统；下层是阀体与安装基座，将气路接口、调速阀、安装固定孔全部集成在基座平面上，不需要额外铺设外置气路管路，减少了现场安装的管路杂乱问题。设计时特意将两个进气接口设置在基座的侧下方，采用标准快插接头规格，现场接气时不需要转动设备主体，直接将气管插入即可完成连接，降低了现场调试的工作量。

　　安装边界方面，这款止动器的基座采用标准的矩形安装面，四个固定孔的孔位间距适配行业内通用的输送线铝型材安装槽距，既可以直接安装在倍速链线体的型材框架上，也可以通过转接板安装在皮带线、滚筒线的侧装支架上，不需要对现有线体做大规模的结构改造。设备的整体高度做了压低处理，阻挡头完全缩回时，顶部平面低于托盘底部的通行高度，不会对托盘的正常流转产生干涉；阻挡头伸出时的有效阻挡高度刚好匹配标准托盘底部的挡块接触位置，不会出现顶到托盘底板、或者接触位置过高导致托盘倾翻的问题。

　　在细节设计上，这款止动器的所有外露运动部件都做了硬化处理，摆块的接触位置镶嵌了耐磨合金垫片，长期反复接触托盘也不会出现明显的磨损凹陷；基座的密封结构采用双唇形密封圈，能适应车间内多粉尘、少量切削液飞溅的恶劣工况，不会因为杂质进入气缸内部导致动作卡滞。气路部分内置了可调速的节流阀，用户可以根据实际输送的托盘重量，现场调节阻挡头的伸出与缩回速度，在轻载工况下调高动作速度压缩节拍，在重载易碎工件工况下调低动作速度减少冲击，适配不同的生产场景需求。

　　很多工程师在选型输送线止动机构时，往往只关注承载参数而忽略了安装空间与动作反馈的适配性，这款模型在建模时就还原了所有的安装孔位、气路接口、运动行程细节，结构工程师在做整线三维布局时，可以直接将模型调入装配体，不需要额外测绘尺寸就能完成干涉检查，提前预判安装时可能出现的管路干涉、支架干涉问题，减少现场安装时的整改工作量。同时模型还原了内部的活塞运动行程，在做气动回路设计时，可以直接根据模型的气缸容积计算耗气量，匹配对应的电磁阀规格与气管直径，让整线的气动系统设计更精准，避免出现供气不足导致动作迟缓的问题。
