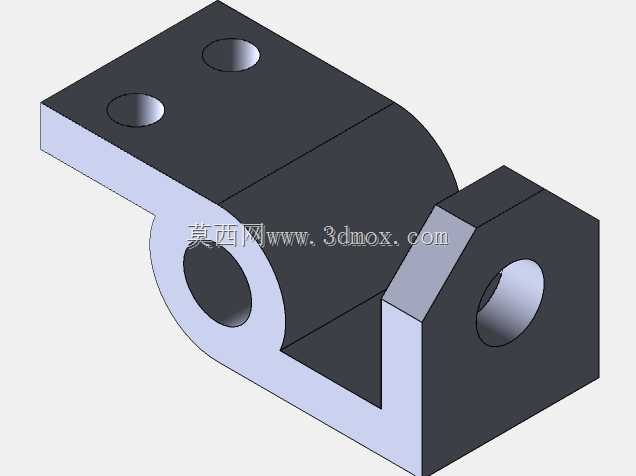

这款杆类支撑构件,主要适配普通卧式车床的杆系传动布局,在CA6140这类常规机加工设备里,这类支架承担着传动杆件的径向定位与载荷传递作用,避免长杆类传动件在高速往复或旋转动作中出现挠曲变形,保障传动链的动作精度与运行稳定性。从实际装配场景来看,这类支架通常安装在车床床身的预制安装平面上,上方带两个同轴沉孔的安装板,是用来穿装内六角圆柱头螺钉,将整个支架牢牢锁止在床身的安装基面上,安装板的平面度公差需要控制在0.02mm以内,才能保证支架装配后不会出现倾斜偏移,避免后续支撑的杆件出现别卡问题。主体的半圆弧抱合结构,是用来适配对应直径的光杆类传动件,这个弧面的内径尺寸需要和被支撑杆件的外径保持合理的间隙配合,间隙值控制在0.03-0.
05mm区间,既可以让杆件在弧面内顺畅转动或轴向滑移,又不会因为间隙过大出现径向窜动,影响传动精度。侧面伸出的带孔凸台结构,是用来穿装锁紧定位件,当杆件调整到对应工作位置后,可以通过这个孔位安装锁紧螺钉,顶紧杆件表面实现位置固定,避免设备运行过程中杆件出现轴向窜动,这个凸台的孔位轴线和半圆弧结构的轴线需要保持垂直相交,位置度公差控制在0.015mm以内,才能保证锁紧螺钉的顶紧力垂直作用在杆件表面,不会出现侧向分力导致杆件偏移。从设计思路上看,整个构件采用一体化铣削成型的结构方案,没有多余的拼接焊缝或连接结构,既可以提升整体的结构刚性,又能减少装配环节的累积误差,在满足结构强度的前提下,半圆弧结构下方做了镂空挖槽处理,
既可以降低整个支架的自重,减少材料消耗,又能给杆件的润滑油脂留存留出空间,避免润滑脂被挤压流失,延长杆件和支撑面的磨损周期。安装边界方面,上方安装板的两个沉孔中心距需要和床身预制的安装螺孔中心距完全匹配,公差控制在±0.02mm以内,才能保证安装时螺钉可以顺畅穿入,不会出现强行装配导致的支架变形;整个支架的总高度需要匹配床身安装面到被支撑杆件轴线的设计高度,高度公差控制在±0.01mm以内,保证杆件装配后轴线和床身导轨保持平行,避免出现传动卡滞。在实际使用过程中,这类支架需要承受杆件传递的径向切削载荷,尤其是车床在进行大进给量切削加工时,传动杆会受到较大的径向作用力,这就要求支架的材质具备足够的强度和减震性能,
通常选用45号钢进行调质处理,表面做发黑防锈处理,支撑弧面和杆件接触的位置可以做局部淬火处理,硬度达到HRC40-45,提升接触面的耐磨性能,延长支架的使用寿命。结构的转角位置都做了R2-R3的圆角过渡,避免应力集中导致支架在长期交变载荷作用下出现开裂问题,所有的安装孔边缘都做了0.5mm的倒角处理,既可以去除加工毛刺,又能方便螺钉的导入装配。从建模逻辑来看,绘制这类构件时首先要确定安装基准面,以安装板的下表面作为整个零件的装配基准,先拉伸生成安装板的基础轮廓,再依次绘制半圆弧支撑结构和侧面锁紧凸台的轮廓,通过拉伸、切除命令完成主体结构,最后添加沉孔、锁紧孔、圆角、倒角等细节特征,所有特征的尺寸标注都要以装配基准为起点,避免出现尺寸链闭环导致的加工误差。在实际设备维护中,这类支架属于易损的支撑类配件,当支撑弧面出现磨损间隙超差时,就需要及时更换,否则会导致传动杆件晃动,直接影响车床的加工精度,出现工件圆度超差、表面振纹等问题,因此这类支架的尺寸一致性要求较高,批量加工时需要严格控制关键尺寸的公差范围,保证替换件可以直接装配使用,不需要额外的修配调整。
