DFN-8封装PowerPak-1212功率MOS器件结构

　　在消费类电子电源管理、工业控制板卡功率回路、车载低压供电模块的PCB布局环节，表面贴装功率器件的封装选型直接决定整板的散热效率、空间占用率与长期运行可靠性，PowerPak-1212规格的DFN-8封装MOS器件，是当前中低功率密度开关回路中应用占比极高的一类分立半导体封装形式。这类封装的结构设计完全围绕贴片焊接工艺适配、大电流载流能力、低热阻散热路径三个核心工程需求展开，建模过程中需要严格还原封装本体的外形公差、引脚共面度要求、散热焊盘的边界尺寸，才能为PCB Layout阶段的封装建库、SMT钢网开孔设计、结构干涉校验提供准确的三维参考。

　　从实际应用场景来看，这类封装的MOS器件常被布置在DC-DC Buck回路的高低侧开关位置、锂电池保护板的充放电控制节点、小型电机驱动板的功率输出端，相比传统的SOP、TO系列直插或大尺寸贴片封装，1212规格的DFN封装本体长宽尺寸控制在3mm见方以内，厚度不足1mm，能够在板卡空间极度受限的便携设备内部完成功率开关功能的部署。建模时需要注意，该类封装的引脚并非传统鸥翼式外伸结构，而是采用侧面裸露的端电极设计，其中四个引脚分布在封装本体的一侧，剩余一个大尺寸的散热兼载流引脚布置在封装对侧，这种引脚排布能够缩短功率回路的走线长度，降低开关过程中的寄生电感，减少高频开关状态下的电压尖峰与EMI干扰。

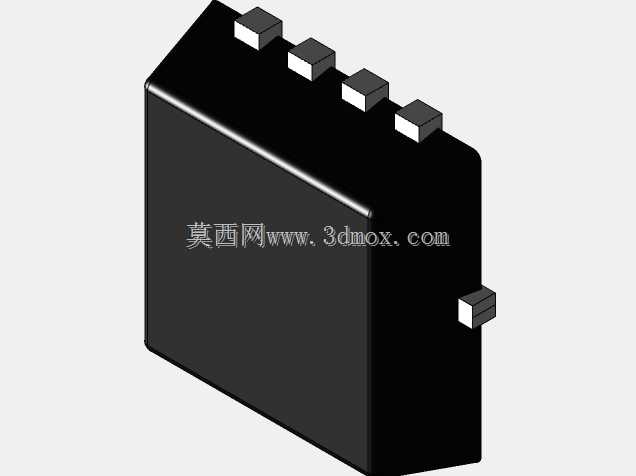

　　设计思路上，这类封装的三维结构需要区分塑封本体、内部金属引线框架、外露散热焊盘、端电极四个独立结构部分：塑封本体采用耐高温的环氧树脂材料，边角做微小的倒角处理，避免SMT回流焊过程中因热应力产生塑封体开裂；金属引线框架在塑封体内部完成芯片与外部引脚的电气连接，外露的端电极表面做镀锡处理，保证焊锡浸润性；底部的大尺寸裸露焊盘是核心散热路径，焊接时直接与PCB表层的散热铜箔连接，能够将芯片工作产生的热量快速传导到板卡铜层，相比仅靠引脚散热的封装形式，热阻可降低40%以上。建模过程中需要严格控制引脚的共面度公差，所有外露电极的底面需要处于同一平面，公差控制在0.1mm以内，否则SMT贴片时会出现虚焊、立碑等工艺缺陷。

　　外形尺寸与安装边界方面，建模时需要明确封装本体的长宽尺寸为3.0mm×3.0mm，本体高度0.8mm，端电极的宽度为0.4mm，电极之间的间距为0.65mm，底部散热焊盘的尺寸为1.8mm×2.4mm，这些尺寸直接决定PCB封装库的焊盘尺寸、丝印框线、器件禁布区范围。在结构干涉校验环节，需要注意该器件安装后，本体上方0.5mm范围内不能布置其他结构件或 taller 元器件，周边0.3mm范围内不能布置其他贴片元件，避免焊接时产生连锡，同时要预留足够的散热通道，保证空气对流能够带走部分工作热量。对于需要做涂覆防护的板卡，建模时还要考虑塑封体与引脚的高度差，保证三防漆涂覆时不会在引脚根部产生积液影响焊接可靠性。

　　从结构工程师的选型参考角度，准确的三维封装模型能够提前规避板卡组装阶段的干涉问题，比如在紧凑的电源模块腔体内部，器件高度的微小偏差就可能导致外壳装配时压损器件；在做热仿真分析时，准确的封装结构模型能够更真实地模拟热量传导路径，帮助工程师优化散热铜箔的面积与过孔布置，提升整板的功率承载能力。这类贴片功率器件的建模不需要还原内部的硅芯片结构，重点要保证外部装配相关的所有尺寸与实物一致，包括电极的位置、尺寸、共面度，塑封体的外形轮廓，底部散热焊盘的凸起高度，这些细节直接影响模型在实际工程设计中的参考价值。很多新手工程师在建立这类封装模型时，容易忽略端电极的侧面高度与底部焊盘的厚度差，导致导出的STEP模型在PCB装配检查时出现焊盘与PCB表面间隙过大的误报，或是干涉检查时误判周边器件的安全距离，因此建模时需要对照器件的官方规格书，逐一核对每个装配相关的尺寸参数，保证模型与实物的装配特性完全匹配。
