面板固定式RJ45网线接口转接组件

　　做设备电控布线的工程师大多遇到过这类场景：工业机柜、机床操作面板、自动化设备外壁需要引出以太网通讯口，直接在面板开孔塞水晶头不仅防护等级达不到车间使用要求，长期插拔还容易把内部网线扯松，甚至把焊在PCB上的网口座拽脱焊，后期维护排查故障要拆大半机柜护板，费时费力。这款面板安装式RJ45转接组件，就是专门针对这类布线痛点做的结构设计。

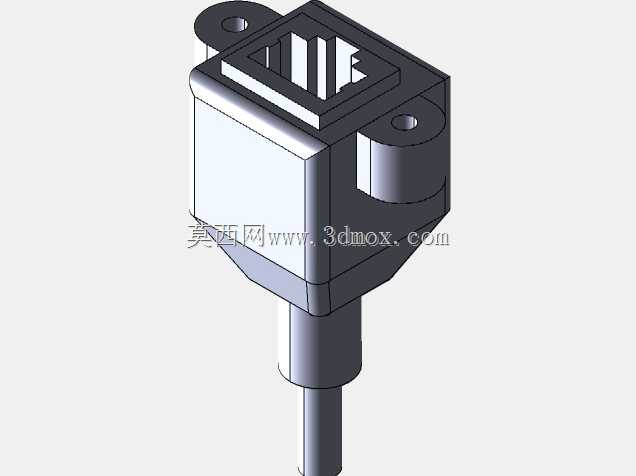

　　从实际安装逻辑来看，组件主体采用方形法兰安装结构，法兰两侧预留对称的沉头安装孔，适配M3规格的沉头螺丝，安装时直接在设备面板上开出对应尺寸的方形让位孔，将组件插装端从面板外侧推入，内侧用螺母或者直接通过沉头螺丝从外侧锁付，就能把整个接口牢牢固定在面板上，安装后法兰面和面板贴合紧密，不会出现晃动、移位的问题，法兰边的厚度控制在2mm左右，既保证了锁付后的结构强度，又不会因为突出过多影响面板整体的平整性，不会和周边的按钮、指示灯安装位产生干涉。

　　接口端采用标准RJ45母座设计，内部插芯完全符合以太网通讯的引脚定义，百兆、千兆传输都能适配，母座外围做了凸起的导向围边，插水晶头的时候能自动对位，不用反复对准孔位，现场运维人员戴劳保手套也能顺利插拔，围边的高度刚好能把水晶头的弹片完全容纳在内，避免车间里的油污、铁屑溅到弹片位置导致弹片卡滞、断裂。组件尾部采用一体化出线设计，自带一段预接的屏蔽网线，线身和主体衔接位置做了锥形应力释放结构，不管是布线时拉扯线缆，还是设备运行中产生的振动，都不会让线缆和内部接线端的连接位置出现断线、接触不良的问题，屏蔽层直接和接口金属外壳连通，能有效屏蔽车间里变频器、伺服电机产生的电磁干扰，保证以太网通讯的稳定性，不会出现丢包、断连的情况。

　　在设计建模的时候，特意把安装边界尺寸做了标准化处理，法兰整体的外形尺寸控制在28mm见方，两个安装孔的中心距为20mm，适配市面上绝大多数标准机柜面板、机床操作箱的开孔模数，不管是新设备设计选型，还是老设备的接口改造，都不用重新调整开孔尺寸，直接替换原有同规格接口就能用。主体外壳采用阻燃PBT材质注塑成型，表面做了细磨砂处理，耐油污、耐常见的车间切削液腐蚀，长期在多尘、有少量油污的车间环境下使用也不会出现壳体脆化、开裂的问题。内部的导电插片采用磷青铜镀镍工艺，插拔寿命超过千次，不会因为多次插拔出现接触电阻变大、通讯不稳定的情况。

　　这类转接组件除了用在机床、工业机柜上，在测试治具、工业网关外壁、生产线工位的信息采集面板上也能适用，相当于把设备内部的以太网线路通过固定在面板上的接口引到外部，外部网线直接插在面板接口上就能通讯，不用打开设备柜门插内部的网口，既提升了设备的防护性能，也减少了内部布线被拉扯损坏的概率。建模过程中对所有的安装配合尺寸都做了公差预留，沉头孔的深度、让位孔的尺寸都按照机械设计的通用公差做了偏移处理，实际生产加工的时候不会出现锁付后螺丝突出、组件插装不到位的问题，尾部应力释放结构的弧度也做了反复调整，保证线缆弯折到最小弯曲半径的时候，不会对内部线芯产生额外的挤压应力，延长线缆的使用寿命。
