SMA型射频同轴转接连接器结构设计

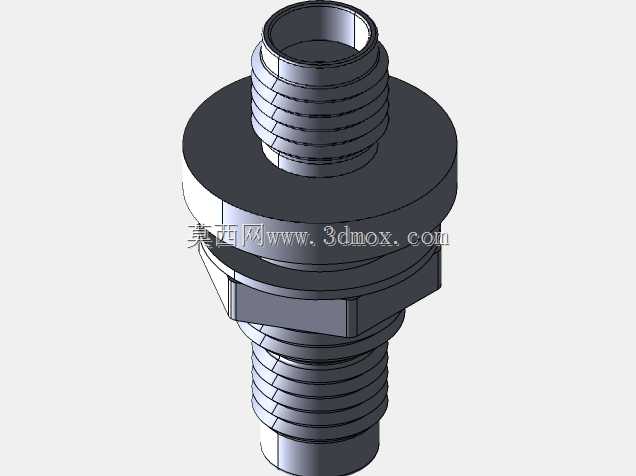

　　在射频微波测试、通讯基站内部链路搭建、工业无线传感设备布线、射频模块板卡互联的场景里，这类SMA同轴转接适配器是解决不同接口射频器件匹配问题的核心小尺寸连接件，很多刚接触射频结构设计的工程师容易忽略这类转接件的安装边界，导致后期机箱内部布线出现干涉、驻波比超差的问题，这个三维模型完整还原了这类转接件的所有结构细节，能直接用于整机装配的干涉检查、安装空间预留校核。从结构设计逻辑来看，这类转接件采用贯穿式同轴结构，中间的介质支撑段严格按照50欧姆阻抗要求设计内导体与外导体的直径配比，避免阻抗不连续带来的信号反射；两端的外螺纹段分别适配对应规格的SMA型接口，中间的六角拧动台是专门预留的工装夹持位，

　　安装时用开口扳手卡住这个六角位就能完成拧紧操作，不会因为拧动时的扭矩传递到两端接口损伤内部接触件，六角台两侧的凸缘结构一方面是作为安装时的轴向定位面，当转接件需要穿过机箱面板安装时，靠这个凸缘贴合面板表面，配合下方的锁紧螺母就能完成面板固定，不需要额外设计安装支架。从安装边界尺寸来看，两端外螺纹的公称直径、螺距严格符合SMA接口的通用规范，中间六角台的对边尺寸适配标准开口扳手的规格，整体轴向总长度控制在常规射频转接件的尺寸范围内，安装时在面板上需要预留的过孔直径略大于下方螺纹段外径，凸缘的外径决定了面板开孔处的沉头尺寸或者避让空间，避免安装时凸缘无法贴合面板导致固定松动。实际使用中，这类转接件的内导体接触端采用弹性插针结构，和对接接口的插孔配合时能保证稳定的接触压力，减少接触电阻带来的信号损耗，外导体的全金属屏蔽结构能隔绝外界电磁干扰，保证射频信号传输过程中的屏蔽性能，避免信号泄漏或者外界干扰串入链路。在做整机结构布局时，很多工程师会只预留接口的对接空间，忽略扳手拧动时的操作空间，这个模型完整还原了六角台的位置和尺寸，在三维装配环境里可以直接模拟扳手的操作路径，提前确认周边器件是否会挡住拧动操作，避免后期装配时出现无法拧紧的问题；同时模型的同轴度公差在建模时已经按照实际加工要求做了约束，内导体和外导体的同轴度控制在合理范围内，能直接用于电磁仿真的模型导入，减少仿真前的模型修复工作量。不同于普通的电连接接头，

　　这类射频转接件的每一段台阶尺寸都和阻抗匹配直接相关，建模时没有随意简化台阶结构，每一处退刀槽、螺纹收尾的位置都按照实际车加工的工艺要求做了还原，比如外螺纹末端的退刀槽宽度、深度，六角台和螺纹段之间的倒角，这些细节不仅影响加工可行性，也会影响高频段的信号传输性能，比如倒角的角度如果和设计值偏差过大，会在该处产生信号反射点，提升整个链路的驻波比。在做机箱面板布局时，这类穿墙式安装的SMA适配器，两个凸缘之间的距离对应面板的厚度适配范围，模型里的这段尺寸严格按照常规面板厚度范围设计，能适配1到3毫米厚度的金属面板，安装时在面板背面拧上锁紧螺母就能完成固定，不需要额外的紧固件，装配效率很高；两端的接口分别对应公头或者母头的适配规格，

　　能实现不同性别SMA接口之间的转接，解决测试时接口不匹配的问题，比如在实验室做射频模块测试时，经常会遇到线缆接头和设备接口性别不匹配的情况，用这类转接器就能快速完成连接，不需要更换整条射频线缆，降低测试成本。建模过程中也考虑了加工工艺的合理性，所有的外轮廓都是回转体结构，适合走心机一次装夹完成大部分加工工序，六角台部分采用铣削加工，和回转体的同轴度能得到很好的保证，没有出现无法加工的倒扣结构或者特殊工艺要求的结构，普通的数控车铣复合设备就能完成加工，不需要特殊的工装夹具；内导体的安装孔位置和外导体的同轴度在建模时做了基准统一，所有的配合面都以中心轴线为基准，避免加工时基准不重合带来的装配误差。
