W40规格蜗轮蜗杆减速箱体结构设计

项目分类:通用机械零部件 发布时间:2024-01-13 ID:723371
  • W40规格蜗轮蜗杆减速箱体结构设计

  这款W40规格蜗轮箱是机床进给传动系统里的核心减速承载部件,主要适配CA6140系列普通车床的溜板箱进给传动链路,也可移植到同载荷等级的轻工输送设备、小型工装变位机构的传动环节中,承担输入输出轴垂直交错传动下的减速增扭、载荷承载、传动部件防护的核心作用。从实际应用场景来看,这类蜗轮箱通常布置在动力源与执行末端之间,输入端连接伺服电机或者皮带传动轮系,输出端连接进给丝杠或者回转工作台的输入轴,把电机端的高转速低扭矩输出,通过蜗轮蜗杆副的啮合传动转换为低转速大扭矩的动力输出,同时依靠箱体本身的刚性结构抵消传动过程中产生的径向、轴向啮合冲击力,保证传动精度的长期稳定性。

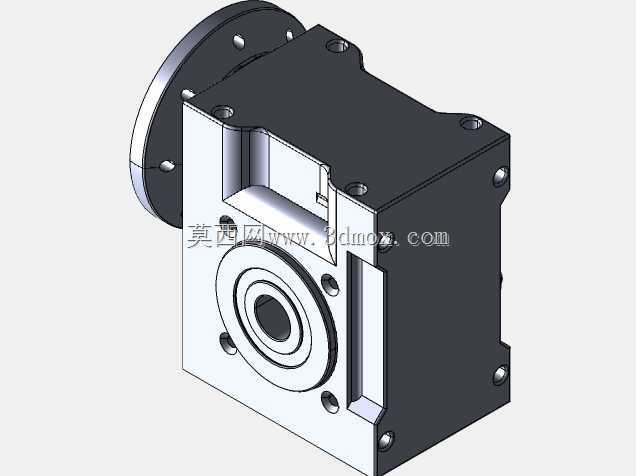

  从结构设计思路来看,整个箱体采用剖分式与整体式结合的结构布局,输入端带圆形法兰安装面,法兰面上均匀布置6个螺纹安装孔,可直接适配标准B5法兰安装的驱动电机,不需要额外做转接板,减少装配累积误差;箱体主体为方形铸造壳体结构,侧壁做了加厚的加强筋过渡,在轴承安装孔位周边做了局部增厚处理,避免蜗杆轴、蜗轮轴在重载传动时,轴承座位置出现应力集中导致的壳体变形。输出端为同轴式圆形轴孔结构,孔内预留了轴承安装位、油封安装槽,可直接适配标准深沟球轴承与骨架油封,不需要二次加工孔位,能有效缩短装配时的配作周期。

  在安装边界与尺寸设计上,输入端法兰的止口尺寸匹配标准40规格电机的安装止口,法兰端面到箱体后端面的轴向尺寸控制紧凑,不会在机床溜板的有限安装空间内出现干涉;箱体底部与侧面都预留了安装固定的螺纹孔位,既可以底面贴装在设备安装基板上,也可以侧面贴装在立式安装的墙板上,适配不同设备的安装布局需求。箱体内部的型腔尺寸完全匹配W40规格蜗轮蜗杆副的安装空间,预留了足够的润滑油储存腔,同时在箱体上部预留了注油孔位、下部预留了放油螺塞的安装孔,日常维护时不需要拆解箱体就能完成润滑油的更换。

  从功能特性来看,这款蜗轮箱的壳体加工基准统一,所有轴承孔的同轴度、端面与孔轴线的垂直度公差都按照IT7级精度设计,能保证蜗轮蜗杆啮合时的接触面积达到齿面的70%以上,减少传动过程中的噪音与磨损,延长蜗轮副的使用寿命。箱体的外观棱角都做了R2-R3的圆角过渡,既符合铸造工艺的拔模要求,避免铸造时出现应力裂纹,也能减少装配过程中锐边划伤操作人员的风险。输入端法兰与箱体主体为一体化铸造结构,相比分体式法兰连接的结构,刚性提升30%以上,在正反转频繁切换的传动场景下,不会出现法兰连接面松动导致的传动精度下降问题。

  在实际选型适配时,需要注意箱体的输入轴孔中心高与输出轴孔中心高的垂直交错距离,匹配对应规格的蜗轮蜗杆副的中心距参数,避免出现装配时齿侧间隙过大或者啮合卡滞的问题;安装时要保证箱体安装面的平面度不大于0.02mm,避免强行锁紧安装螺栓导致箱体变形,挤压内部轴承造成传动卡滞。另外箱体的油封安装槽尺寸适配标准TC型骨架油封,能有效防止内部润滑油泄漏,同时阻挡外部的切削液、金属碎屑进入箱体内部,破坏蜗轮蜗杆副与轴承的润滑环境,在机床加工的多切削液、多粉尘工况下也能稳定运行。
