面板安装式RJ45网络接口适配连接结构

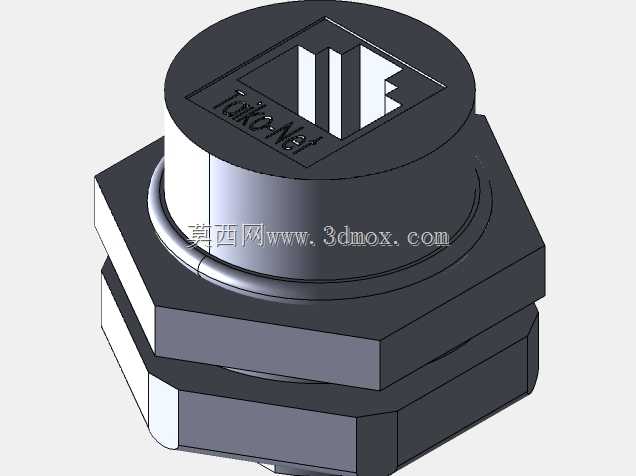

　　这款RJ45适配结构主要面向工业控制柜、设备操作面板、户外通讯箱体的网络布线场景，解决常规RJ45水晶头直接外露易受磕碰、防尘防水性能不足、布线拉扯易松脱的工程痛点。在车间自动化产线的设备联网改造中，经常遇到电控柜门板需要引出网口连接调试终端、或者户外机柜需要预留网络接口的需求，常规的直插式网口没有面板固定结构，插接线后水晶头突出柜体表面，在人员走动、物料转运过程中很容易剐蹭到网线，轻则导致网络瞬断影响设备数据采集，重则直接扯坏水晶头或者设备内置网口，维修更换需要拆解柜体内部布线，耗时耗力。这款适配结构采用分体式螺纹锁紧设计，主体分为前端接口座、中间锁紧螺母、后端防护段三个部分，安装时只需要在面板上开出对应尺寸的圆形安装孔，

　　将前端接口座从面板外侧穿入孔位，在面板内侧旋紧配套的六角锁紧螺母，就能将整个适配器牢牢固定在面板上，不需要额外打螺丝固定孔，也不需要在面板上加工复杂的异形卡槽，适配1.5mm到5mm厚度的常用金属、塑料柜体面板，安装公差宽容度高，现场开孔用普通开孔器就能完成加工，不需要定制专用冲压模具，适合小批量设备改造和新项目试制阶段使用。从结构设计细节来看，前端接口端面做了内凹式沉台设计，RJ45插芯藏在沉台内部，水晶头插入后整个接头的突出部分比常规外露式网口减少60%以上，即使受到侧向的剐蹭冲击力，力量会先作用在适配器的金属外壳上，不会直接传递到内部的插芯和水晶头卡扣上，能有效避免日常使用中的误碰松脱问题。

　　外壳的六角结构设计兼顾了安装便利性和抗扭性能，锁紧螺母时可以用普通开口扳手卡住前端的六角台，不需要专用工具就能完成锁紧操作，锁紧后整体抗扭转强度能达到15N·m以上，日常插拔网线时不会出现适配器跟转的问题。后端的线缆连接端做了阶梯式导向结构，插入水晶头时能自动引导接头对准插芯，不会出现插歪导致插针弯折的问题，对于现场施工人员的操作熟练度要求更低，能减少布线施工时的接头损坏率。在实际设备选型适配时，需要注意安装孔的中心距离柜体边缘、相邻其他接口的最小间距不能小于18mm，给扳手预留足够的操作空间，避免锁紧螺母时工具和柜体侧壁干涉；如果是用在有防尘防水要求的户外场景，可以在前端法兰和面板之间加装配套的橡胶密封垫片，

　　锁紧后能达到IP65级别的防护能力，满足户外通讯机柜、露天设备的网络接口防护需求。内部的插芯采用标准8P8C接线定义，完全兼容常规百兆、千兆以太网的接线标准，不需要做特殊的线序调整，和市面上常规的超五类、六类网线水晶头都能适配，插入后卡扣能和适配器内部的卡槽牢牢咬合，拉脱力能达到20N以上，满足工业场景下的布线可靠性要求。和市面上常见的塑料外壳RJ45面板座相比，这款适配结构的主体采用金属材质外壳，不仅机械强度更高，还能起到一定的电磁屏蔽作用，在变频器、伺服驱动器较多的强电磁干扰车间环境中，能减少外界电磁干扰对网络传输信号的影响，降低工业现场网络通讯的丢包率，适合用在对网络稳定性要求较高的PLC数据采集、设备远程监控、工业相机数据传输等场景。在三维建模过程中，整个结构的装配间隙控制在0.1mm到0.2mm之间，既保证各部件组装时不会出现卡滞，也不会因为间隙过大导致安装后出现松动晃量，螺纹部分采用标准公制细牙螺纹，螺距1.5mm，锁紧后的轴向压紧力均匀，不会出现因为锁紧力过大导致面板变形或者螺纹滑牙的问题。前端的标识区域做了微凹的铭牌位，可以根据使用需求丝印网络标识、接口编号，方便现场布线时的端口识别，减少运维阶段的线路排查工作量。
