SMA转MCX直角射频转接弯头

　　在通信测试链路、射频机柜内部和紧凑型天线馈线布置中，转接件往往不是附属小料，而是决定走线空间、插拔姿态和信号连续性的关键结构。这个SMA转MCX直角弯头针对的正是设备面板后方空间受限、线缆不能直接沿轴向引出的场景。上端采用带外螺纹的SMA接口形态，适合与常见SMA插头或面板侧连接结构配合；侧向引出的MCX端则利用小型快插式同轴接口的特点，在密集模块之间完成短距离跳接。把两种接口集成在一个90度转向本体上，可以让原本需要沿SMA轴线延伸的馈线在接头处立即折转，从而降低后方预留深度，也减少线缆被强行弯折后造成的阻抗扰动和机械疲劳。

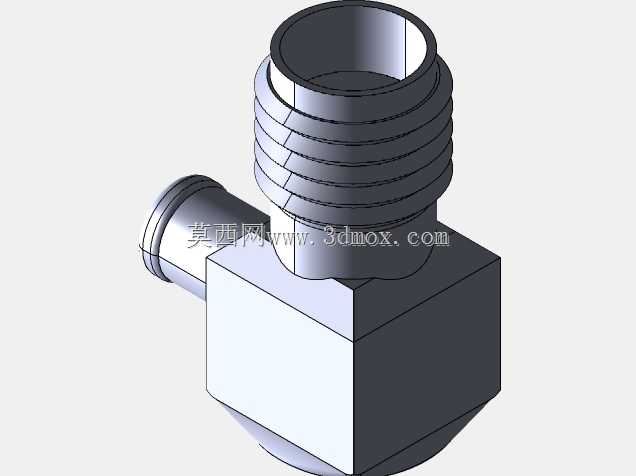

　　从结构思路看，模型把接口功能拆成三段处理。上段圆柱部分承担SMA螺纹连接与同轴介质定位，连续外螺纹提供旋合行程，端部开口区域对应内导体和绝缘介质的安装空间；中段方形本体作为转折承载区，既给内部同轴导体的90度换向留出实体壁厚，又提供扳手夹持面，使装配时不必夹持脆弱的螺纹或侧向插头；下段锥缩过渡与侧向MCX接口相连，使金属外壳在转向处保持连续屏蔽。方形本体的棱边做了明确实体表达，并非单纯外观造型，而是为实际拧紧提供受力面。侧向接口呈小圆筒状，轴线与SMA轴线垂直，适合MCX类快插接头沿水平方向推入或拔出。

　　外形尺寸与安装边界需要在布局阶段重点校核。SMA端的外螺纹直径和六角/方形本体宽度决定面板开孔附近的最小操作空间；侧向MCX接头伸出后，还要预留插头本体长度以及手指或工装插拔行程。若该转接件安装在机箱内侧，SMA轴线方向通常对应面板厚度和螺母锁紧区域，真正容易被忽略的是方形本体后方与线束、支架、屏蔽罩之间的间隙。直角结构虽然缩短了轴向深度，却把占用空间转移到侧向，因此在二维布板时不能只按直型SMA-MCX转接器的投影估算，应按L形包络体检查相邻器件。模型中方形本体的宽度、上部螺纹段长度、侧向接口高度和端部锥段共同构成装配包络，设计人员可据此建立干涉检查体。

　　实际用途上，这类弯头常见于射频模块测试台、无线通信设备、天线分配系统、仪器仪表端口扩展以及工控无线网关内部。SMA接口螺纹连接牢固，适用于需要反复拆装或对振动环境有要求的位置；MCX接口体积小、插拔快，适合板卡边缘和空间紧凑的同轴连接。两者通过直角外壳转接后，既能完成接口标准转换，也能改变线缆走向。在机柜布线中，它可以让馈线紧贴侧壁或隔板走向，避免线缆在面板后方形成高应力圆弧；在测试夹具中，它能把仪表端口方向调整到便于操作的位置，减少探针台或治具周围的线缆干涉。

　　建模时应关注内部同轴通道与外部金属壳体的对应关系。外部螺纹牙型、端部内孔、侧向接口台阶和方形本体之间需要保持同轴及垂直基准，否则3D打印或机加工验证时容易出现接口偏心。上部SMA螺纹段的多道环纹表达了旋合区域，建模宜采用真实螺距和标准外径，而不是用装饰纹理代替；侧向MCX端的圆柱台阶则应反映插头插入深度和外壳止位关系。中间转折区壁厚要均匀过渡，锥缩段不应形成尖锐内角，因为射频连接器外壳既要保证机械强度，也要避免加工和热处理时应力集中。

　　从装配工艺看，SMA端通常通过螺纹旋合承受扭矩，方形本体可由开口扳手固定；侧向MCX端则以推入锁紧为主，不需要像SMA那样施加较大旋转力矩。这样的受力分配使弯头在狭小空间内更易维护：面板侧连接可以牢固锁紧，板卡侧连接可以快速断开。若用于高频信号链路，内部介质和内导体的连续性必须与外部弯角结构协同设计，转弯半径、介质支撑位置和屏蔽壳体台阶都会影响驻波与插入损耗。虽然外观模型主要呈现外部结构，但在工程深化时应同步补充内导体、绝缘介质、卡环或锁紧件的装配关系。

　　对于设备选型人员，判断该类转接件是否适用，不能只看接口名称。需要同时确认SMA端公母形式、MCX端公母形式、阻抗等级、工作频段、面板后方深度、侧向插拔空间以及扳手操作范围。直角弯头的优势是改变走向和节省轴向空间，代价是增加侧向包络并在内部引入一次转弯。对于线束密度高、维护口狭小、模块叠层布置的设备，这种结构能显著改善装配可达性；而对于链路长度极短、对信号反射极敏感的位置，则应结合射频指标评估弯转带来的影响。整体而言，该模型把螺纹接口、快插接口、扳手夹持体和90度屏蔽外壳整合为一个紧凑零件，适合作为通信设备结构设计、机柜布线校核和射频同轴转接件选型验证的三维基础。
