JRSS50型蜗轮蜗杆减速传动装置结构

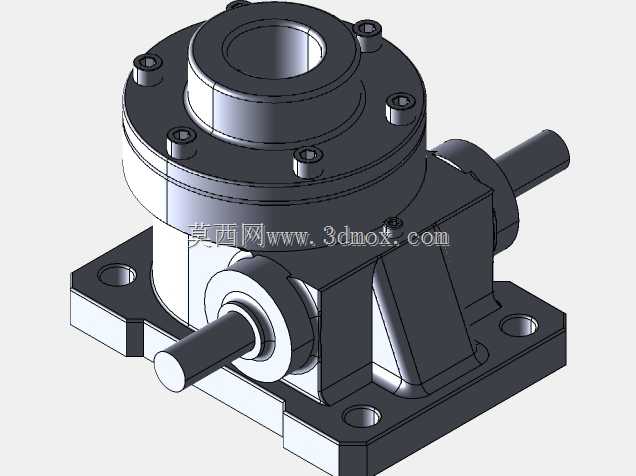

　　这款蜗轮蜗杆减速结构在中小功率传动场景中适配性极强，常见于轻工生产线的物料输送辊道驱动、小型机床的进给传动单元、包装设备的间歇送料机构，也可作为自动化专机的力矩放大部件，匹配低转速大扭矩的输出需求，替代传统多级齿轮减速结构在小空间安装场景下的布局局限。从结构布局来看，该装置采用下置式方形安装法兰底座，底座四角预留沉头安装孔，安装时可直接通过螺栓固定在设备安装基面，无需额外加装转接支架，安装基面的平面度要求控制在0.1mm以内即可保证输入输出轴的同轴度偏差在允许范围内，避免运行过程中出现轴系偏载导致的轴承磨损加剧问题。输入轴采用双侧外伸的轴端结构，可根据设备布局选择任意一侧作为动力输入端，适配不同走线、走管方向的设备排布需求，

　　轴端预留的键槽可直接配合联轴器与驱动电机输出轴连接，也可加装同步带轮实现远距离动力输入，轴伸端的密封结构采用接触式骨架油封，可有效阻挡箱体内润滑油泄漏，同时避免外界粉尘、切削液进入箱体内部污染传动副。上部的法兰输出端为中空通孔结构，可直接穿过被驱动的轴类部件，也可通过法兰端面的螺纹孔连接执行部件，比如转盘、摆臂等需要直接安装在输出端的工装，省去了额外的轴套转接环节，输出端的法兰止口精度控制在H7级，可保证连接部件的同轴度，减少运行过程中的径向跳动。设计过程中优先考虑了传动副的啮合特性，蜗轮采用锡青铜材质匹配钢制蜗杆，可在保证传动强度的同时降低啮合摩擦系数，减少运行过程中的发热与噪音，蜗杆轴系采用一对圆锥滚子轴承支撑，

　　可同时承受径向力与轴向力，抵消蜗杆传动过程中产生的轴向分力，避免轴系出现窜动影响啮合精度。箱体采用剖分式结构，上下箱体通过定位销定位、螺栓紧固，装配时可先将蜗轮蜗杆轴系预装在下箱体，再扣合上箱体完成装配，后期维护时只需拆开上箱体即可检查传动副磨损情况、更换润滑油，无需将整个装置从设备上拆卸下来，大幅降低了现场维护的工作量。箱体侧面预留有油标安装位与放油螺塞，可实时观察箱体内润滑油液位，换油时可直接通过底部放油螺塞排空旧油，无需倾斜箱体。外形尺寸方面，方形底座的安装孔距按照通用安装标准设计，可直接替换同机座号的其他类型减速装置，输入轴中心高与输出法兰的端面尺寸均符合行业通用安装规范，设备改造时无需重新加工安装基面，可直接完成替换。

　　输入轴与输出轴的空间垂直布局，可将动力传递方向旋转90度，适配设备内部动力方向转换的布局需求，省去了额外的锥齿轮转向机构，减少了传动链的零件数量，提升了整体传动效率。在实际选型应用中，该结构可匹配0.12kW到0.75kW的四级电机，输出转速范围在每分钟十几转到几十转区间可调，可根据实际传动比需求调整蜗轮蜗杆的参数，满足不同转速、扭矩的输出要求。运行过程中，蜗轮蜗杆传动的反向自锁特性可避免负载端出现倒转，适用于提升、倾斜输送等需要防止负载下滑的场景，无需额外加装制动装置，简化了设备的整体结构。设计时对箱体的壁厚做了针对性优化，在保证箱体刚性的前提下尽可能减轻整体重量，箱体外部的加强筋布置在轴承座与安装底座的连接位置，可承受传动过程中产生的倾覆力矩，避免箱体受力变形导致轴系错位。所有外露的金属表面均做了氧化处理，可适应车间内多粉尘、少量切削液飞溅的工作环境，不会轻易出现锈蚀问题，延长装置的整体使用寿命。
