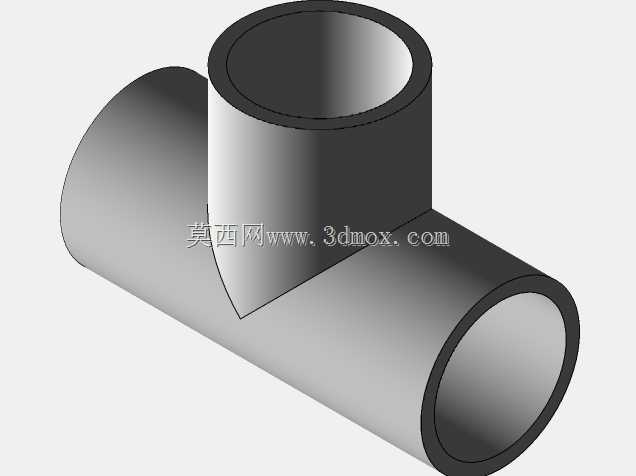

1.25英寸等径三通管路连接件结构

　　在民用给排水、工业流体输送、暖通空调、压缩空气管网等诸多管路布设场景中，等径三通是实现管路正交分流、合流的核心基础连接件，本次涉及的1.25英寸规格等径三通，适配公称通径对应的英制尺寸管路，可在不改变管路通径的前提下，完成垂直方向的支路引出或多向介质汇流作业。从实际工程应用来看，这类等径三通常被用在车间压缩空气支干管接驳、小型循环水系统支路扩展、住宅给排水管路改向等场景，安装时三个接口分别对接同规格的管材，可通过螺纹、焊接、卡压等不同连接形式完成固定，具体连接形式需匹配管材材质与系统压力等级。从结构设计逻辑来看，这款三通采用正交等径结构，主管为直通式贯通结构，支管垂直于主管轴线设置，三个接口的通径完全一致，不存在通径缩径问题，

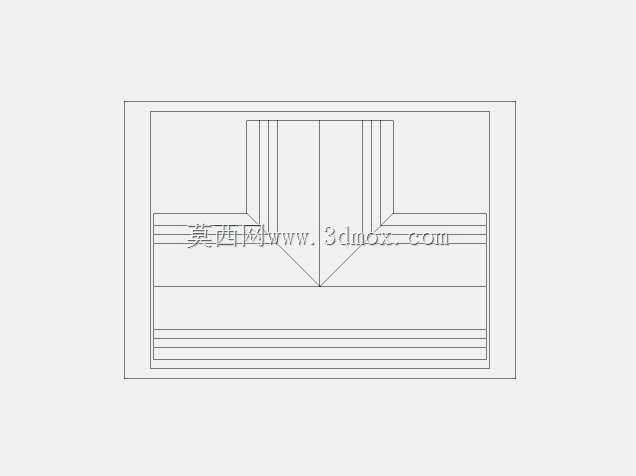

　　能最大程度降低介质流经时的局部阻力损失，避免管路变径带来的紊流、噪音以及压降过大问题。建模过程中首先确定主管的轴向基准，绘制对应通径的圆管截面，沿主管轴向拉伸得到主管主体结构，再以主管外圆柱面的法向为基准，绘制与主管通径一致的支管截面，沿垂直于主管轴线的方向拉伸支管结构，之后对两个圆柱的相交区域做相贯线处理，通过布尔运算合并两个管体结构，同时对相贯线位置做合理的圆角过渡，避免应力集中问题——实际管路运行中，相贯线位置是应力集中的高发区域，尤其是输送带压介质的管路，交变载荷作用下相贯线位置容易出现疲劳开裂，因此过渡圆角的曲率设置需要兼顾结构强度与介质流动顺滑性，既不能因圆角过大导致通径内部出现凸起扰流，

　　也不能因圆角过小无法起到应力分散作用。从外形尺寸与安装边界来看，这款1.25英寸等径三通的三个接口端面到相贯中心的距离保持一致，符合常规三通管件的安装尺寸规范，安装时需预留足够的操作空间，若采用螺纹连接形式，需在接口位置预留足够的管螺纹旋合长度，同时要考虑扳手操作的空间余量；若采用焊接连接，需在接口位置预留对应坡口加工的尺寸余量，保证焊接熔深满足压力管路的强度要求。管壁厚度的设置匹配1.25英寸管路常规的压力等级要求，可满足多数低压流体输送场景的使用需求，管壁厚度均匀性在建模时做了等壁厚处理，保证各个位置的承压能力一致，避免局部壁厚过薄导致承压不足，也不会因局部壁厚过厚造成材料浪费。在实际选型使用中，这类等径三通无需额外做变径转接，

　　可直接对接同规格管路，减少了管路中的接头数量，也就降低了管路的泄漏点，提升整个管路系统的可靠性。建模时对管体的内外圆柱面同轴度做了约束，保证三个接口的轴线分别处于正交状态，主管的两个接口同轴度偏差控制在管件标准允许范围内，支管轴线与主管轴线的垂直度偏差也符合管件加工的精度要求，避免安装时出现管路别劲、密封失效的问题。相贯线位置的内部过渡做了顺滑处理，介质流经三通位置时不会出现明显的流动死角，减少杂质在三通位置的沉积，尤其适合输送带有少量杂质的流体介质，降低管路堵塞的风险。对于三维建模从业者而言，这类基础管件的建模核心在于相贯线的准确生成与过渡结构的合理处理，很多新手建模时容易忽略相贯位置的壁厚一致性，直接做布尔合并后出现内外相贯线错位导致局部壁厚不均的问题，实际建模时需要先完成内外圆柱面的相贯线修剪，再通过抽壳或者等距偏移的方式保证壁厚均匀，同时要结合实际管件的加工工艺，避免出现无法加工的倒扣或者极端薄壁结构。从设备配套角度来说，这类三通属于管路系统的基础标准件，在机床冷却管路、设备润滑管路、工厂动力管网中都有大量应用，选型时除了匹配通径尺寸，还要结合输送介质的腐蚀性、工作温度、工作压力选择对应的材质，而三维模型的准确建模，能为管路布设时的干涉检查、管路应力仿真、预制加工提供准确的数字基础，提前预判安装时可能出现的空间冲突问题，减少现场安装的整改工作量。
