工业法兰安装式三相异步驱动电机结构

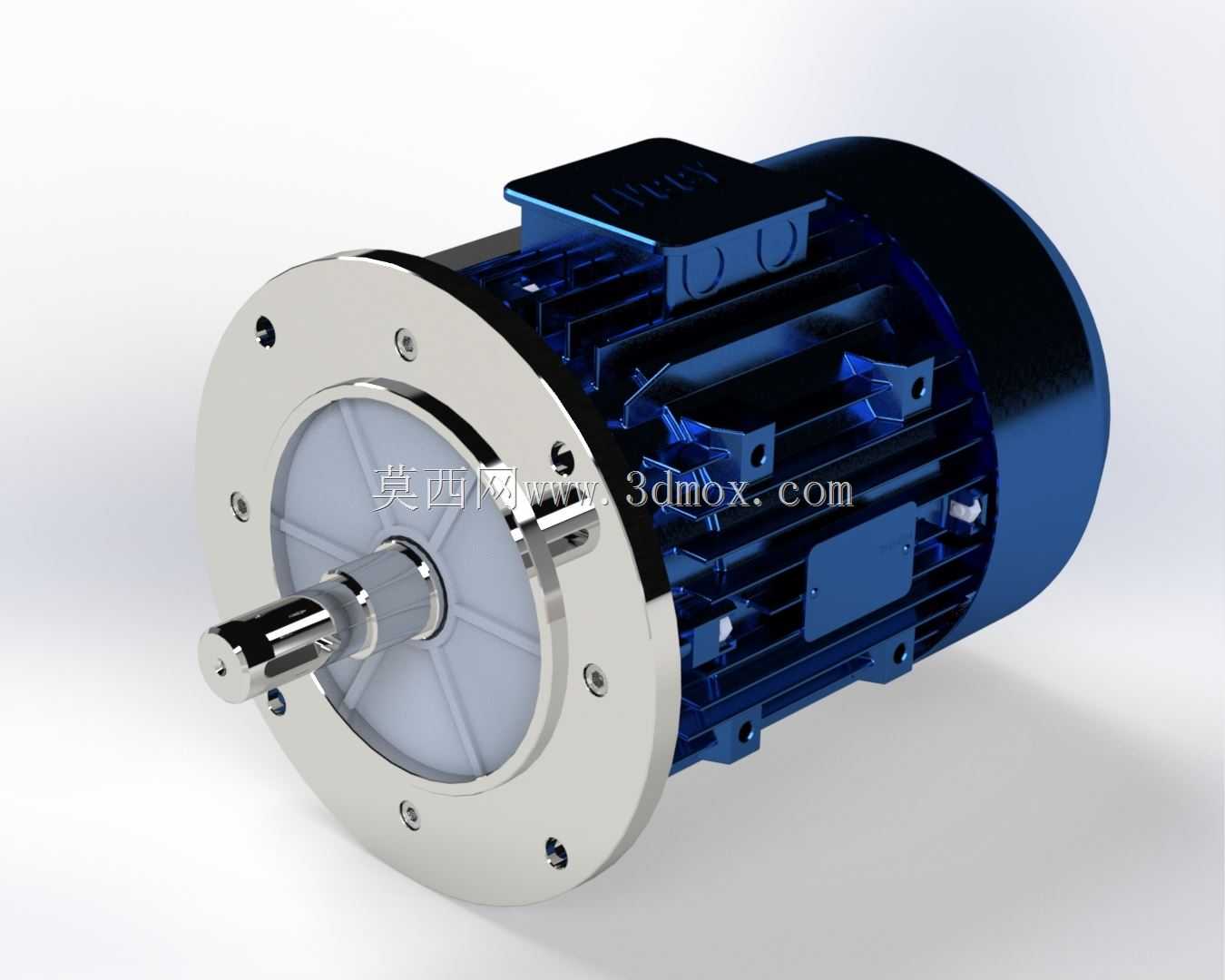

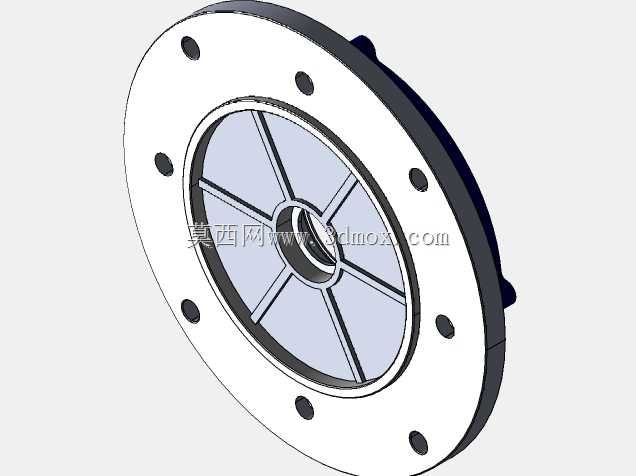

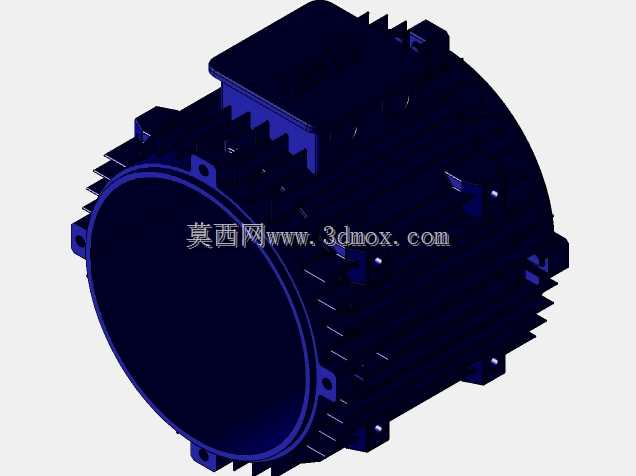

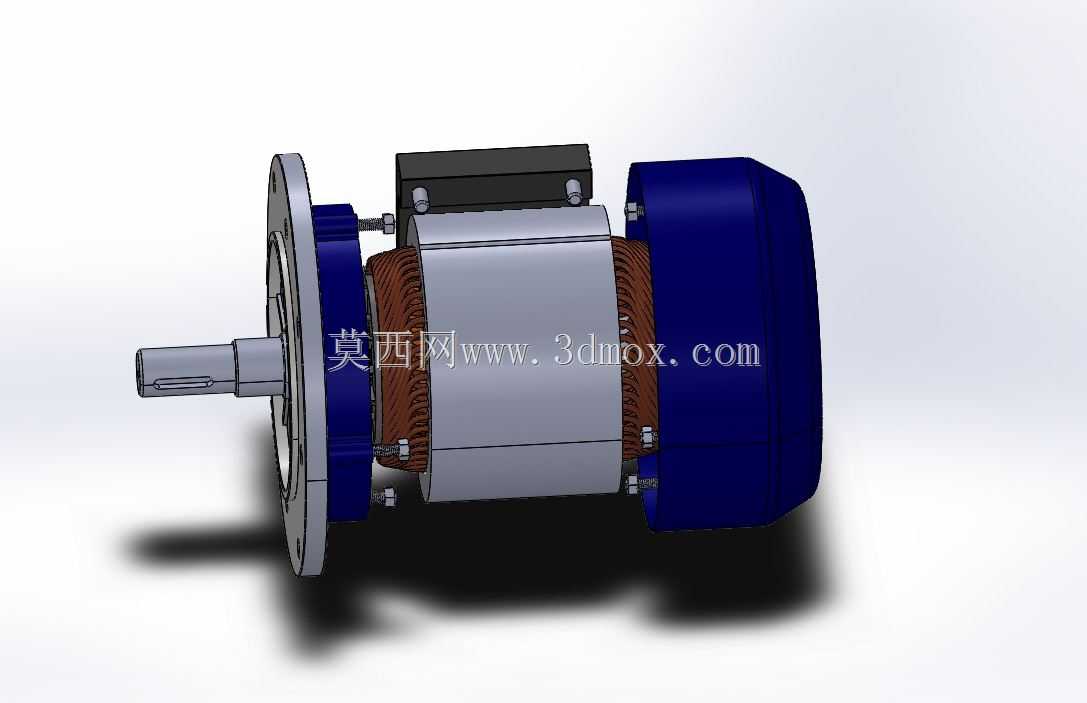

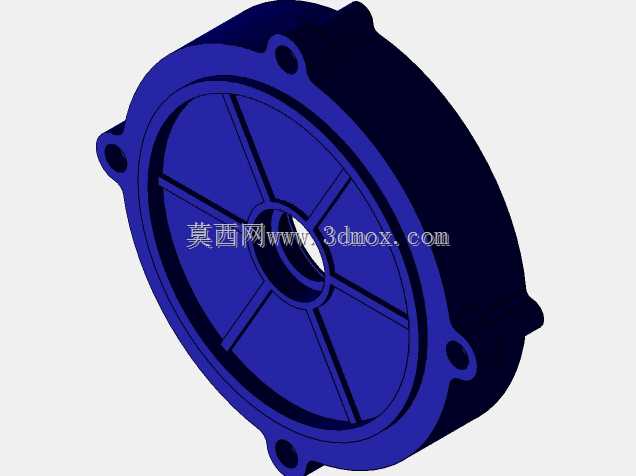

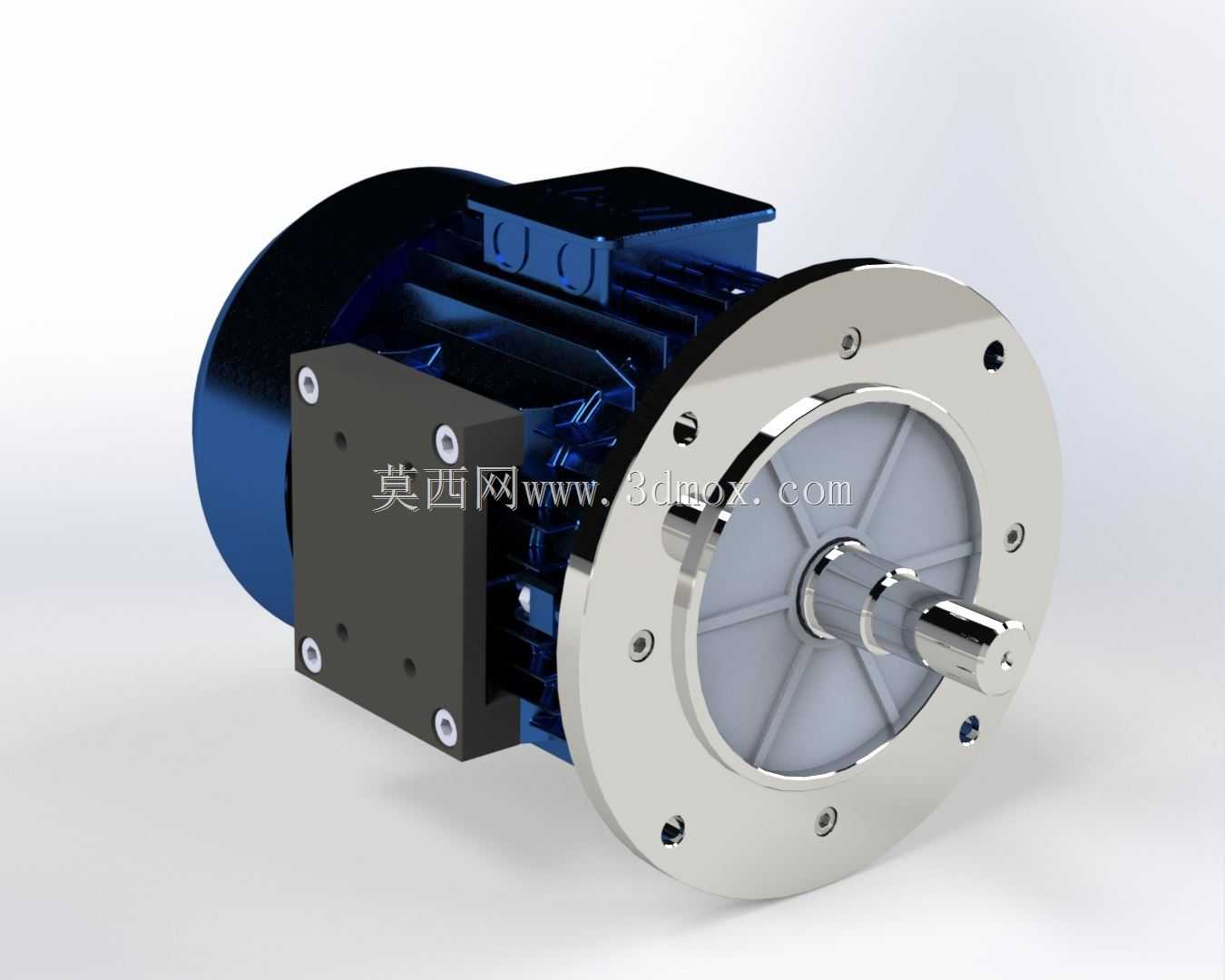

　　在离散制造的产线动力配套、机床主轴辅传、输送线辊筒驱动、泵类与风机类负载直连场景中，法兰安装式三相交流电机是应用覆盖度极高的通用动力单元，本次建模的B5法兰安装机型，针对设备端紧凑安装空间做了结构适配，区别于底脚安装的B3机型，其前端圆形法兰可直接贴合设备安装面板完成定位，无需额外加工安装底脚的适配基座，能大幅缩减设备端的动力段安装尺寸。从结构设计逻辑来看，整机采用三段式叠压壳体结构，中段机壳为铝合金压铸成型的散热筋结构，散热筋沿轴向平行排布，筋高与筋间距经过热仿真校核，在电机额定负载连续运行工况下，可保证壳体表面温升控制在绝缘等级允许的阈值内，避免绕组过热导致的绝缘老化加速。前端盖采用铸铁材质加工，

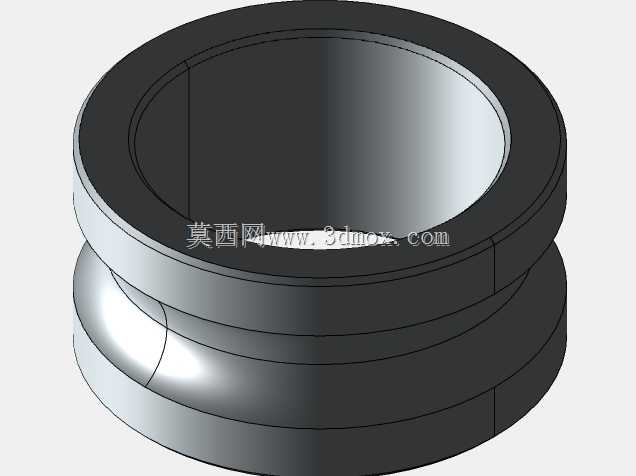

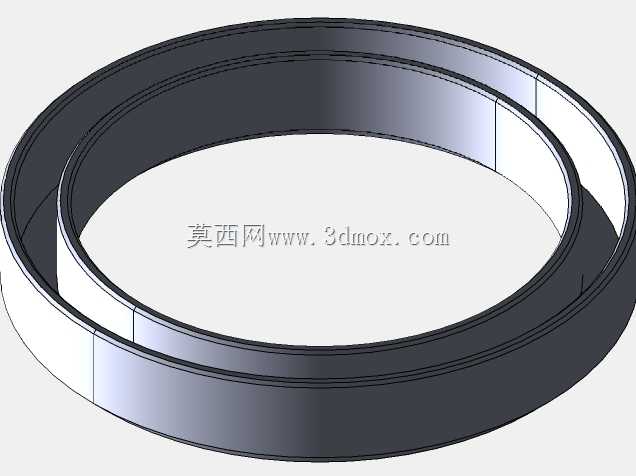

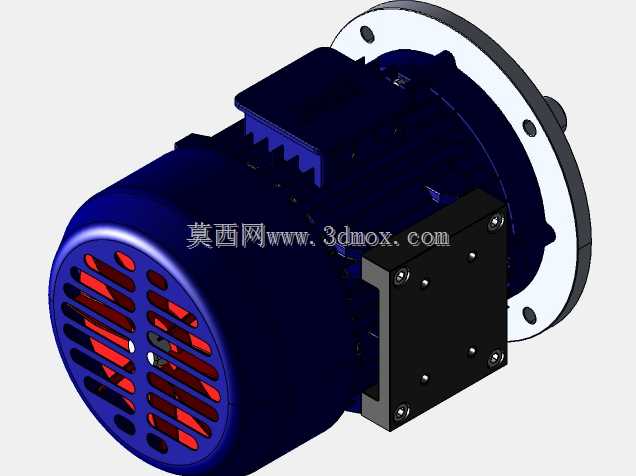

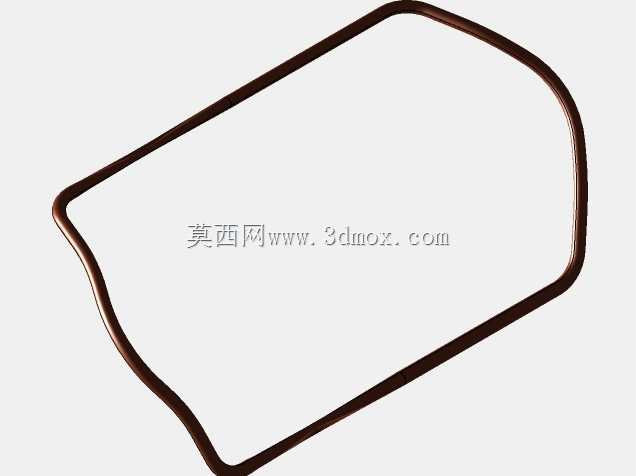

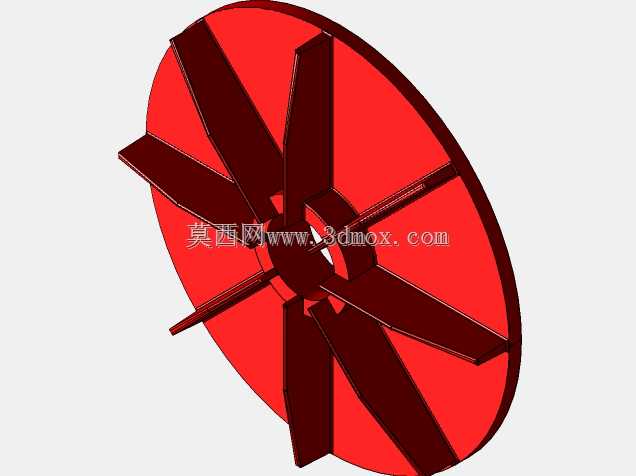

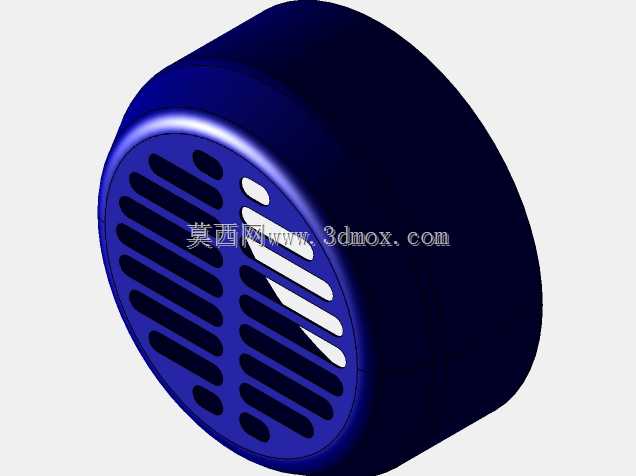

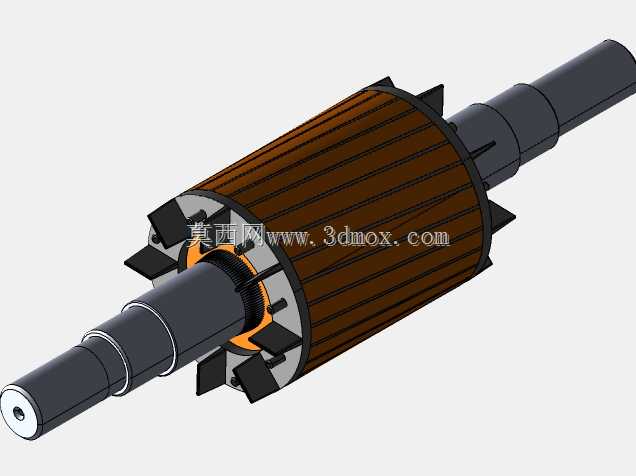

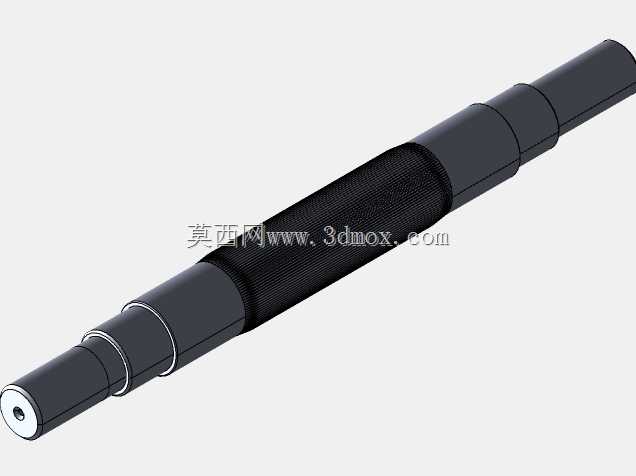

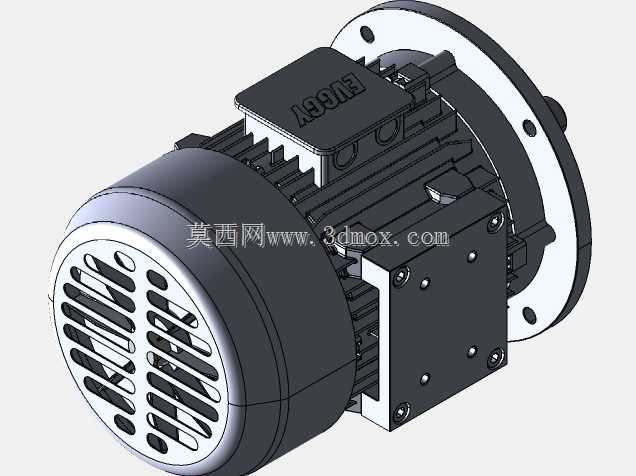

　　法兰止口尺寸严格遵循通用安装公差标准，止口配合面的粗糙度、端面跳动公差均按工业级安装要求设定，可保证电机输出轴与设备负载输入端的同轴度，减少运行过程中的径向跳动与附加载荷。输出轴采用阶梯轴结构，轴伸端加工有标准键槽，可适配平键连接的联轴器、带轮或直接与负载轴套配合，轴肩位置设计有密封圈安装槽，可防止设备端的切削液、粉尘进入轴承腔，延长前端轴承的维护周期。后端盖集成有散热风罩的安装位，内置的离心风叶随转子同步转动，形成轴向贯通的散热风道，风罩采用钢板冲压成型，表面做喷塑防锈处理，进风孔的开孔尺寸兼顾通风量与异物防护等级，可阻挡直径较大的切屑、杂物进入风叶腔造成风叶卡滞。接线盒设置在机壳顶部，盒体与机壳的连接面设计有密封胶条安装槽，

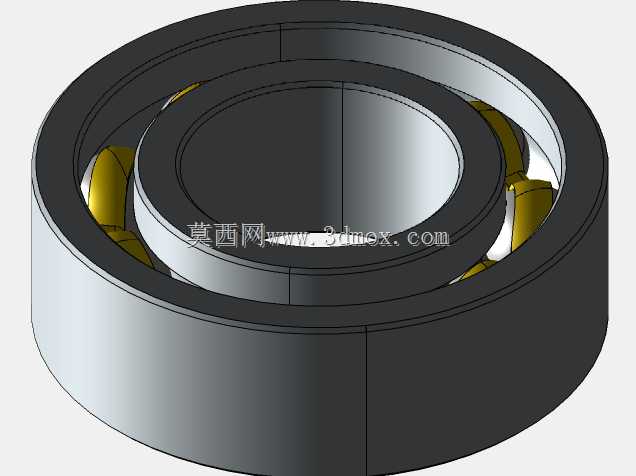

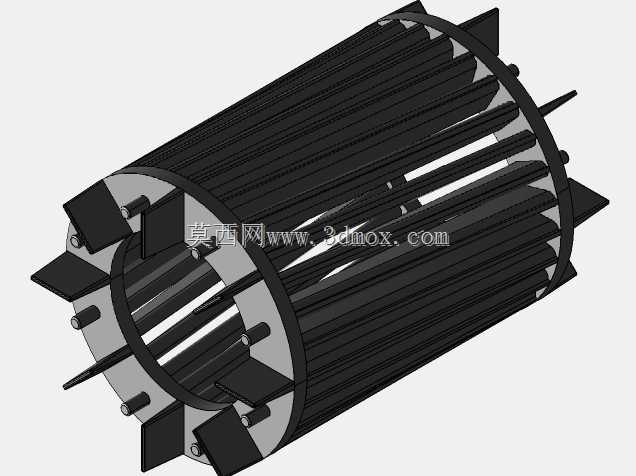

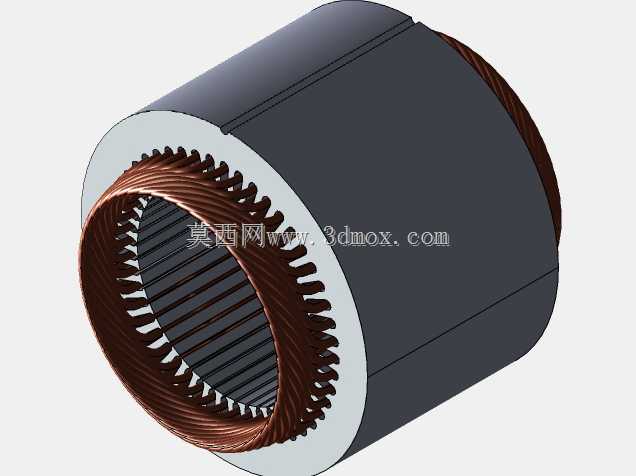

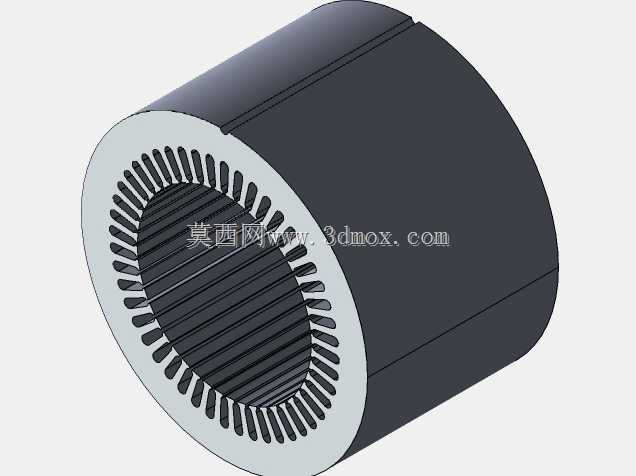

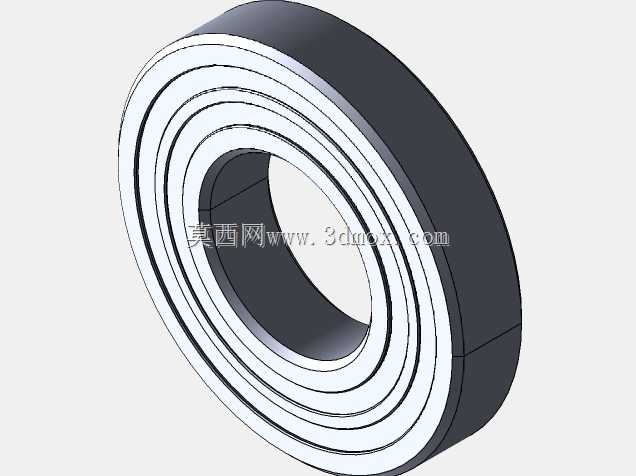

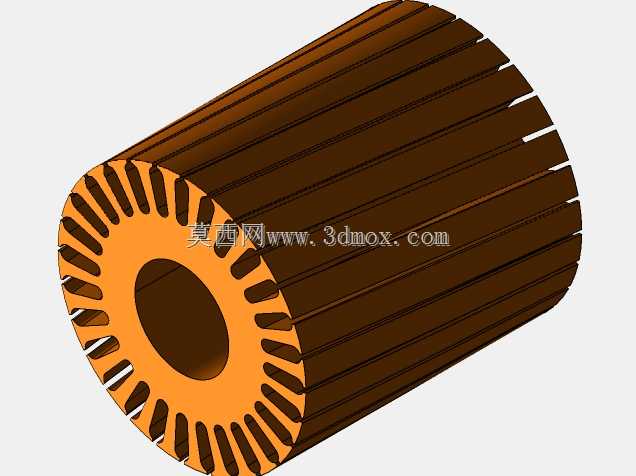

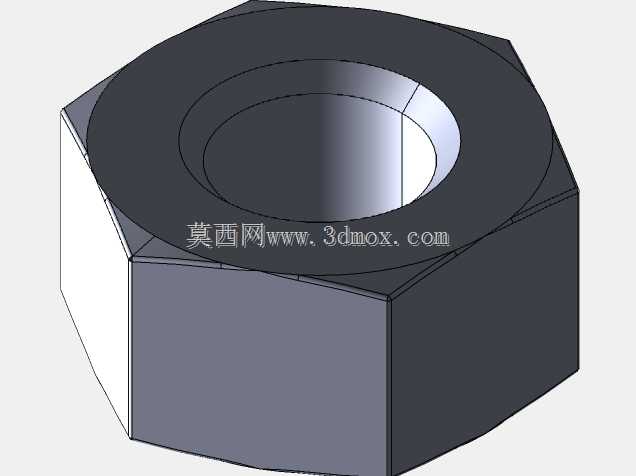

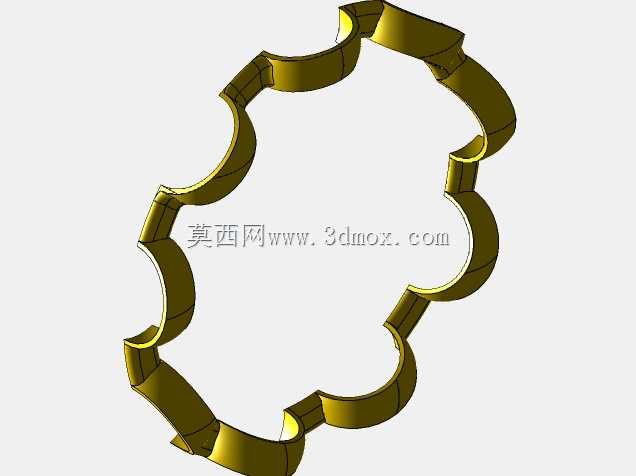

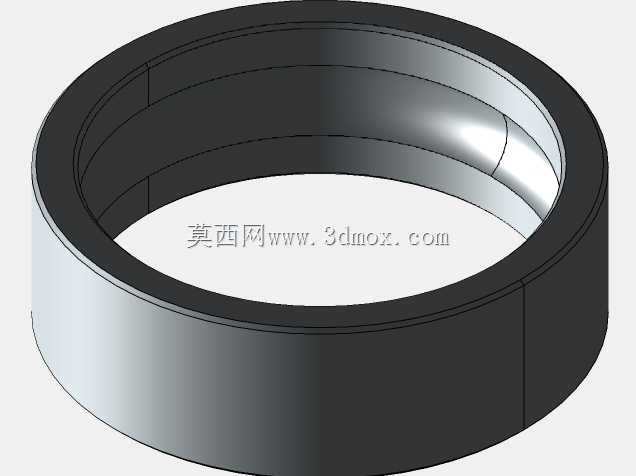

　　接线端子排的排布间距满足电气安全间隙要求，可适配三相电源的直接接线，同时预留了接地端子的安装位，符合工业设备的电气安全规范。从安装边界尺寸来看，前端法兰的安装孔采用圆周均布设计，孔位公差满足快速穿装螺栓的要求，法兰端面到轴伸端面的距离经过尺寸链校核，可保证与负载连接时不会出现轴顶死或者配合长度不足的问题；机壳外径尺寸适配常规的电机安装护罩、抱闸附件的加装需求，用户若需要附加断电抱闸功能，可直接在后端风罩位置加装匹配规格的抱闸组件，无需对机壳做二次加工。建模过程中对所有配合面的公差做了对应标注，包括轴承室与轴承外圈的配合公差、转子轴与轴承内圈的配合公差、定子铁芯与机壳内孔的过盈配合量，这些参数均参考实际量产电机的工艺要求设定，

　　可直接用于同类电机的结构参考、设备布局的干涉检查，也可作为非标设备动力选型阶段的三维布局模型使用，帮助设计人员在方案阶段就确认动力单元的安装空间、走线位置、与周边结构件的安全间隙，避免后期加工装配阶段出现尺寸干涉问题。在实际设备配套场景中，这类电机常被用于CA6140这类普通车床的快速进给驱动、小型输送带的主动辊驱动、冷却泵组的动力输入、自动化设备的转台分度驱动等场景，其稳定的运行特性、通用的安装尺寸，可降低设备的备件采购与维护成本，建模时还原了电机表面的所有安装特征、接线细节、散热结构，没有做过度简化，可用于生成工程图、做装配仿真、运动干涉验证等工作。
