1.5英寸90度管路转向弯头结构

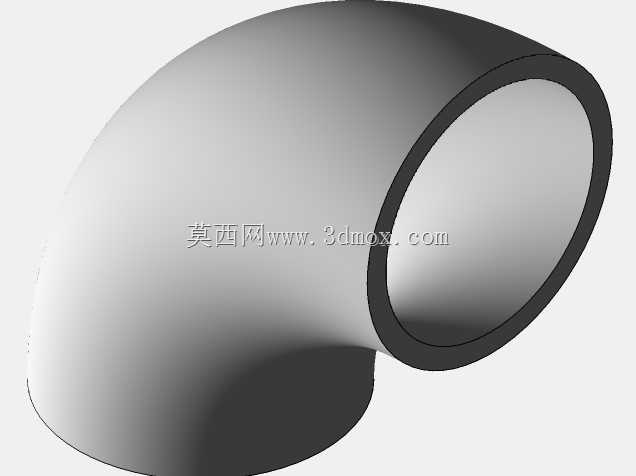

　　在工业流体输送系统的布局搭建中，管路转向是无法避开的结构需求，1.5英寸规格的90度弯头，正是适配中小通径管路转向场景的核心连接件，广泛应用在车间压缩空气支路布设、机床冷却循环管路、小型给排水管线、化工试剂输送支管等场景中，承担着改变流体流向、衔接不同走向直管段的核心作用。这类弯头的设计首先要匹配对应通径直管的连接尺寸，1.5英寸的公称通径对应常规壁厚的管材外径，弯头两端的接口同轴度、端面平面度直接决定了管路安装后的密封性能，若端面存在倾斜或者同轴度偏差，安装后很容易出现密封垫压合不均、管路应力集中的问题，长期在带压工况下运行会出现渗漏甚至接口开裂的故障。从结构设计逻辑来看，这类弯头采用圆弧过渡的流道设计，

　　转弯处的曲率半径经过流体阻力测算，既不会因为曲率过小造成流道急转引发的紊流、压损过大问题，也不会因为曲率过大造成整体安装占用空间过多的问题，平衡了流体输送效率和安装空间的双重需求。弯头的壁厚设计参考对应压力等级的管材标准，转弯处的外侧壁厚因为流体冲刷的受力特性，在建模时做了均匀的壁厚过渡，避免局部壁厚不足造成的承压能力下降，内侧流道做了顺滑的圆弧处理，没有突兀的台阶或者棱角，减少流体中的杂质在转弯处沉积堵塞的概率。在安装边界层面，这类弯头的两端接口中心距是管路布局时必须考量的安装尺寸，在三维布管时可以直接将弯头模型调入装配体，通过接口的同轴配合快速完成管路走向的搭建，提前核算管路的整体排布空间，避免现场安装时出现管路和周边设备、

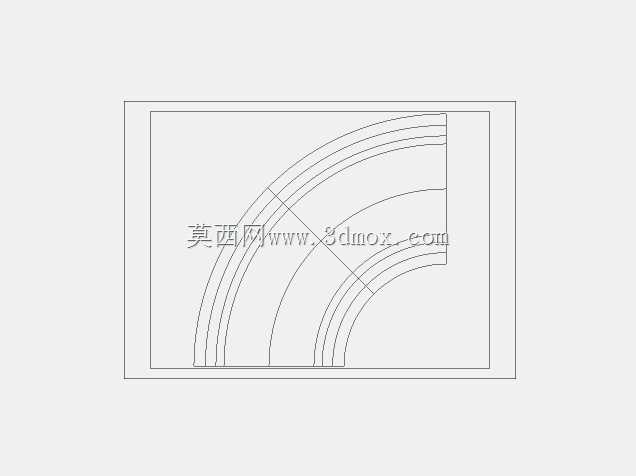

　　结构件干涉的问题。弯头的接口形式可以适配同规格的法兰连接、螺纹连接或者焊接连接需求，建模时预留的接口端面基准可以根据实际连接形式快速调整接口结构，不需要重新搭建整体弯头的主体模型。在机床冷却系统的应用场景中，这类1.5英寸弯头常用来连接冷却泵出口和主轴冷却管路，转弯处的顺滑流道可以保证冷却液的输送压力稳定，不会因为弯头压损过大造成主轴冷却流量不足，引发主轴过热的加工故障；在车间压缩空气支路中，这类弯头的圆弧过渡结构可以减少压缩空气输送过程中的压力损失，降低空压机组的负载能耗。建模过程中，首先确定两端接口的中心轴线位置，保证两个接口轴线呈90度垂直相交，再通过扫掠特征生成弯头的主体流道和外壁结构，对两端的连接端面做基准面的提取，

　　方便后续装配时添加配合关系，转弯处的内外壁圆弧做相切约束，保证整个流道的顺滑过渡，没有折角或者突变的结构。对于需要做管路应力仿真的场景，这个模型的壁厚均匀性、过渡圆弧参数可以直接导入仿真软件，模拟不同压力、不同温度工况下弯头的应力分布，提前排查结构薄弱点，优化壁厚分布。在设备维护的管路更换场景中，准确的三维模型可以帮助维修人员提前确认配件尺寸，避免因为配件尺寸不符造成的停机等待，在管路预制加工时，也可以直接参考模型的尺寸参数进行弯头的下料和预组装，减少现场配管的工作量，提升管路安装的效率。这类弯头作为通用管路配件，其结构的标准化程度直接影响整个管路系统的互换性，建模时严格遵循对应通径管件的尺寸规范，保证和同规格的其他品牌管件、直管能够顺利对接，不需要额外的修配调整。
