Nema17步进电机适配安装固定支架结构

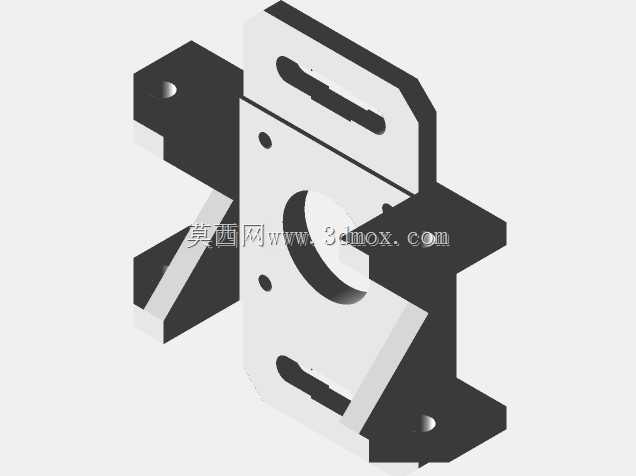

　　这款适配Nema17规格步进电机的安装支架，是小型自动化传动结构里非常常见的连接固定部件，日常在桌面级数控设备、小型3D打印运动机构、皮带输送线的驱动端安装、小型模组滑台的动力端固定场景中都能见到它的身影。很多刚接触小型传动结构设计的工程师容易忽略支架的安装冗余设计，实际做设备装配调试的时候，经常会遇到电机轴与传动轮的同轴度偏差问题，这款支架在设计时预留了长条形的调节腰孔，不管是做同步带传动的张紧量调整，还是安装时补偿机架加工带来的孔位误差，都能留出足够的调节余量，不需要额外扩孔或者加装调整垫片就能完成装配校准。从结构形态来看，支架采用L型折弯式的承载结构，垂直立面用来贴合步进电机的安装端面，

　　上面预留的四个安装孔位完全匹配Nema17电机的标准安装孔距，中间的大尺寸镂空位刚好给电机输出轴留出避让空间，不会出现轴端与支架干涉摩擦的问题；水平方向的两个安装翼板上各开了一个沉头固定孔，用来把整个支架锁固在设备的安装基板或者型材机架上，沉孔设计可以让固定螺丝的端面完全埋入支架平面，不会突出表面影响其他部件的安装排布。设计这类支架的时候，首先要考虑的是安装边界的兼容性，Nema17电机的端面安装尺寸是行业通用的42mm见方规格，支架的垂直立面尺寸刚好覆盖电机安装面，不会因为立面过小导致电机安装时出现悬空受力的情况，长期运行下出现支架变形的问题。腰孔的长度设计也经过实际装配验证，常规同步带传动需要的张紧调节行程一般在3-5mm区间，

　　这款支架的腰孔长度预留了8mm的调节量，既不会因为孔过长降低支架本身的结构强度，也能覆盖绝大多数场景下的张紧调整需求。很多新手在做这类支架建模的时候，容易忽略安装时的操作空间，比如固定电机的螺丝孔位如果离折弯边太近，内六角扳手根本没有操作空间拧螺丝，这款支架在孔位排布的时候，特意给每个安装孔都留出了足够的扳手操作间隙，实际装配的时候不需要特殊工具就能完成螺丝锁紧。从受力角度来看，步进电机在启停瞬间会产生一定的反扭力矩，支架的折弯处做了小角度的加强过渡，没有采用直角直折的薄弱结构，避免长期受反扭作用力出现折弯处开裂的问题。水平安装翼板的宽度也做了加宽处理，相比窄边设计的支架，它和安装基面的接触面积更大，锁固之后的稳定性更好，

　　电机高速运行时不会出现支架共振带来的传动噪音问题。实际选型使用的时候，需要注意支架的垂直立面与水平安装面的垂直度公差，这款结构在建模时就把垂直度公差控制在0.1mm以内，安装后电机轴的输出方向不会出现偏斜，能有效避免同步带跑偏、联轴器偏心磨损的问题。中间的避让孔直径比电机输出轴的最大直径大出5mm，即使电机轴端安装了同步轮或者联轴器，也不会和支架发生刮擦，同时这个镂空也能减轻支架本身的重量，在移动负载的运动轴上使用时，不会额外增加太多运动负载。另外支架上的两个腰孔采用对称排布设计，不管是左侧安装还是右侧安装的场景都能通用，不需要单独做左右镜像的两套支架，能减少加工件的种类，降低生产装配的物料管理成本。在做小型自动化设备的结构设计时，这类标准规格的电机支架不需要从零开始设计建模，直接基于这个结构调整安装孔位的细节就能适配不同的安装场景，能大幅缩短结构设计的周期，同时因为匹配标准电机规格，加工出来的零件通用性极强，后续设备维护更换配件的时候也能快速替换，不需要单独定制加工。
