CA6140车床用重载方形安装万向脚轮结构

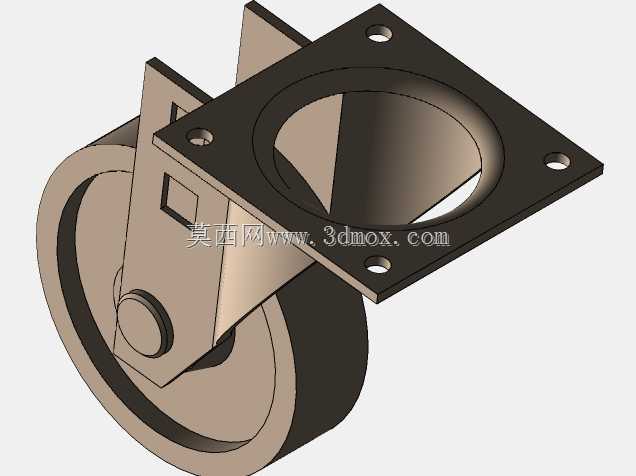

　　这款脚轮结构主要适配CA6140普通车床的移位、工位调整场景，不少机加工车间在产线重构、设备维保挪机时，都会给机床加装这类重载脚轮完成短距离移位，避免硬撬硬拽损伤机床床身导轨精度，也能减少车间地面的磕碰损伤。从结构设计来看，它采用方形法兰安装面，四个安装孔对称分布在法兰四角，安装时可以直接通过螺栓固定在机床床身底部的预留安装位上，不需要额外做转接支架，安装贴合度高，受力时载荷能均匀分散到四个连接点，不会出现局部应力集中导致的安装板变形问题。轮架部分采用双侧支撑板夹持滚轮的结构，销轴贯穿轮架与滚轮中心，滚轮转动时的径向载荷直接通过两侧支撑板传递到上部的回转结构，相比单侧悬臂的轮架结构，抗侧向冲击的能力提升明显，

　　就算移位过程中遇到地面凸起、轨道接缝这类冲击工况，轮架也不容易出现弯折变形。上部的回转结构藏在方形法兰的下方空腔里，回转间隙控制在合理范围，转向时不会出现明显的旷量，推动设备转向时手感顺滑，不会出现卡滞、跑偏的问题。滚轮本身采用宽幅轮面设计，接触地面的面积更大，单位面积的地面压强更低，就算在车间常见的环氧地坪、水泥地面上行走，也不容易压出印痕，同时轮面的弧度做了优化，转向时的滚动阻力更小，不需要太大的推力就能完成设备转向。从安装边界来看，方形法兰的边长尺寸适配CA6140车床底部的安装孔距，安装后整体突出床身底部的高度控制在合理范围，不会因为加装脚轮导致机床整体重心抬升过高，移位完成后可以配合机床原有垫铁完成承重切换，

　　脚轮不需要长期承受机床的满额载荷，能有效延长滚轮和轮架的使用寿命。设计过程中特意做了载荷冗余校核，单轮的额定承载能力完全覆盖CA6140车床单角的承重需求，就算四个脚轮存在受力不均的情况，偏载工况下也能保证结构强度足够，不会出现轮架断裂、滚轮卡滞的问题。轮架的折弯处做了圆角过渡，没有尖锐的棱角，车间作业时不会剐蹭操作人员的工作服或者线缆，细节处符合车间作业的安全要求。销轴的两端做了防脱结构，长期使用过程中不会因为震动出现销轴窜出的问题，日常维保只需要定期在回转部位和滚轮销轴处加注润滑脂，就能保证转动顺畅，不需要频繁拆解维护。这类脚轮除了适配车床移位之外，也可以用在其他重型工业设备、重型工装台架的短距离移位场景，只要安装孔距匹配、

　　载荷在额定范围内，都可以直接选用，不需要重新做结构修改。建模的时候严格按照实际加工的公差要求做了配合间隙预留，法兰上的安装孔、销轴孔的尺寸都符合机械设计的公差标准，导出加工图纸后可以直接下料生产，不需要额外调整尺寸。滚轮的中心孔和销轴之间预留了润滑脂存储的间隙，长期使用时润滑脂不会快速流失，能减少金属部件之间的干摩擦，降低磨损速度。轮架的板材厚度经过核算，在满足承载要求的前提下尽可能控制了整体重量，不会给设备增加过多的额外负载，同时板材的焊接位置都做了应力释放的结构设计，焊接后不会出现明显的焊接变形，保证轮架两侧支撑板的同轴度，避免滚轮转动时出现卡滞。
