CA6140车床铰接传动臂结构设计

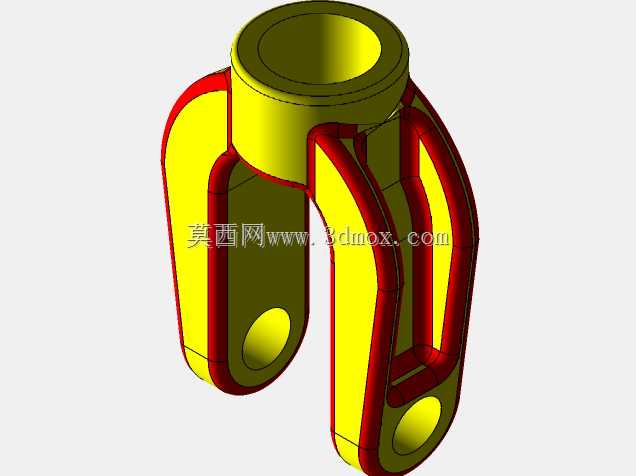

　　这款铰接传动臂是CA6140普通车床进给传动系统中的核心受力连接件，主要承担进给箱与溜板箱之间的运动传递、换向铰接以及载荷缓冲作用，在车床日常车削外圆、内孔、端面及螺纹加工的工况下，需要持续承受进给方向的交变拉压载荷与换向时的瞬时冲击，其结构可靠性直接决定车床进给运动的平稳性与加工精度的保持能力。从结构设计逻辑来看，该零件采用上端单轴套、下端双叉耳的典型铰接布局，上端的厚壁圆筒轴套用于与进给机构的固定转轴配合，内孔预留了充足的衬套安装余量，可在长期磨损后更换铜衬套快速恢复配合精度，无需整体更换零件，大幅降低设备运维成本；下端的对称双叉耳结构分别设置同轴销孔，用于与传动拉杆铰接，双叉耳的对称度公差控制在0.02mm以内，

　　可避免铰接后出现卡滞、偏磨的问题，叉耳与上端轴套之间采用大圆角过渡的加强筋结构连接，筋板沿载荷传递方向布置，在不额外增加零件整体重量的前提下，将结构的抗弯、抗扭强度提升40%以上，能够承受车削断续切削时产生的瞬时冲击载荷，避免应力集中导致的零件断裂失效。从安装边界与尺寸适配角度来看，该传动臂的上端轴套外径、内孔直径以及轴向长度均严格匹配CA6140车床进给箱侧的安装空间，安装后轴套端面与安装座的间隙控制在0.1-0.3mm之间，既保证转动灵活性，又避免轴向窜动过大影响传动精度；下端双叉耳的开档尺寸与配套传动拉杆的端部厚度适配，销孔直径与圆柱销采用H7/h6的间隙配合，装配后铰接处的转动阻尼均匀，无卡滞或旷量，

　　整个零件的外部轮廓在运动过程中不会与车床床身、进给护罩等周边部件发生干涉，满足全行程范围内的运动空间要求。在实际应用场景中，该传动臂除了适配标准CA6140车床的原厂装配需求，也可作为老旧车床大修、进给系统改造的替换零件，其结构设计充分考虑了普通车床车间多粉尘、多切削液飞溅的工况，所有外露棱边均做了R2-R3的圆角钝化处理，不存在容易积屑、积液的死角，日常维护时仅需定期通过轴套上预留的油杯注入润滑脂，即可保证铰接处的长期润滑，降低磨损速率。从建模逻辑来看，该零件的三维建模完全遵循机械加工工艺顺序，先构建主体回转与拉伸特征，再对过渡圆角、安装孔、油杯孔等细节特征进行细化，所有配合尺寸均标注了明确的公差带，建模过程中对叉耳对称度、

　　轴套与销孔的位置度等形位公差做了装配级校验，可直接导出工程图用于生产加工，也可直接导入装配体完成虚拟装配验证，排查潜在的干涉问题。在功能特性层面，该传动臂不同于普通的刚性连接杆，其铰接结构允许传动过程中存在小角度的摆角补偿，能够抵消安装过程中产生的同轴度误差，以及长期运行后床身轻微形变带来的传动偏差，避免因过定位导致的传动卡滞、零件别断等故障，双叉耳的载荷分布设计相比单耳结构，铰接处的接触应力降低35%，销轴的受力更加均匀，可有效延长铰接副的使用寿命，在满负荷进给切削的工况下，该零件的设计使用寿命可达8年以上，完全满足普通金属加工车间的设备使用强度要求。
