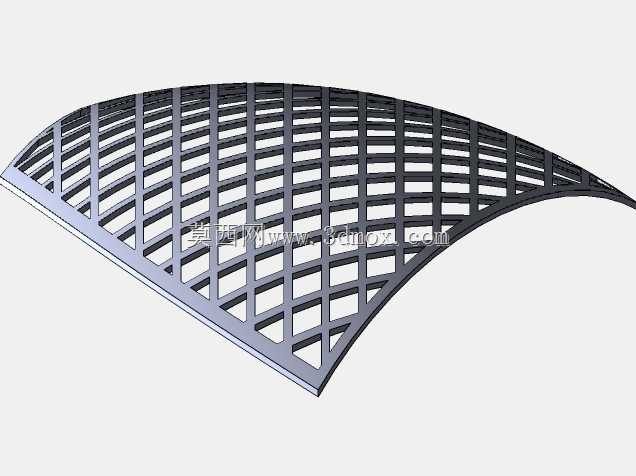

弧形格栅式扣合拼接网格构件

　　这类弧形扣合格栅构件，在工业场景中常作为设备防护通风结构、物料筛分承托面、流体整流格栅使用，尤其适配需要曲面过渡的安装空间，比如机床外罩的弧形通风段、输送设备的弧形导料筛面、大型设备的曲面防护围挡，相比平面格栅能更好贴合设备的弧形外轮廓，减少结构拼接缝隙，提升整体安装的贴合度。从结构设计来看，构件整体采用双向等距筋条交叉排布的网格形式，筋条厚度均匀，交叉位置采用一体化扣合衔接设计，无需额外焊接或紧固件连接，相邻筋条在交叉处通过互锁卡扣结构嵌合，既保证了整体结构的连接强度，又避免了焊接带来的热变形问题，同时网格的镂空率经过合理匹配，在保证结构刚度的前提下，最大化通风、过料的通流面积，减少风阻或物料通行阻力。

　　设计过程中首先需要确定安装基面的弧形曲率，筋条的排布方向顺着曲面的两个主曲率方向延伸，避免筋条在弯曲成型过程中出现应力集中，每根筋条的截面采用矩形结构，受力方向的截面高度大于厚度，提升筋条的抗弯能力，交叉位置的扣合结构采用公母槽互嵌设计，公端设置倒卡结构，嵌入母槽后可实现轴向与径向的双向限位，装配时只需沿筋条法向按压即可完成扣合，无需复杂工装辅助，大幅提升装配效率。从安装边界来看，构件的四个侧边均设置有平直安装边，安装边上预留有等距的安装孔位，可直接通过螺栓与周边的设备框架连接，弧形面的弧度公差控制在合理范围内，保证与相邻拼接构件的弧面平滑过渡，不会出现局部凸起或凹陷，避免影响物料通行或气流走向。筋条的间距根据使用场景的需求调整，

　　作为防护结构时，网格间隙控制在安全防护要求的尺寸范围内，防止人员肢体或异物误入设备内部；作为筛分结构时，网格间隙匹配筛分物料的粒径，保证筛分精度；作为整流格栅时，筋条的排布方向顺着流体流向，减少流体紊流带来的阻力损失与振动。这类扣合式弧形格栅相比传统焊接格栅，在后期维护上也更具优势，单根筋条出现损坏时，可单独拆卸更换损坏的筋条段，无需整体更换整个格栅构件，降低设备维护成本。同时，一体化扣合结构的整体一致性更好，表面没有焊接焊疤，后续做表面处理时涂层附着力更均匀，防腐防锈能力更稳定，适合在潮湿、多粉尘的工业环境下长期使用。在建模过程中，需要先构建基准曲面，再沿曲面的UV方向分别排布筋条路径，在交叉位置切除对应的扣合槽与卡扣特征，保证所有扣合位置的配合公差一致，装配后整体曲面的轮廓度符合安装要求，筋条的过渡位置做小圆角处理，避免应力集中导致的筋条断裂，安装边的孔位与周边框架的孔位完全匹配，减少现场安装时的配孔工作量。
