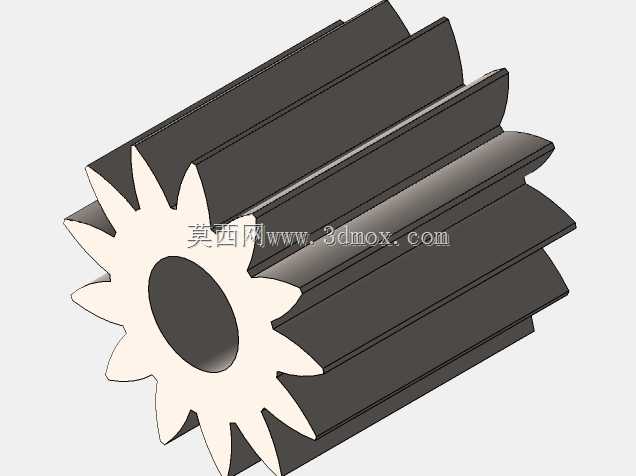

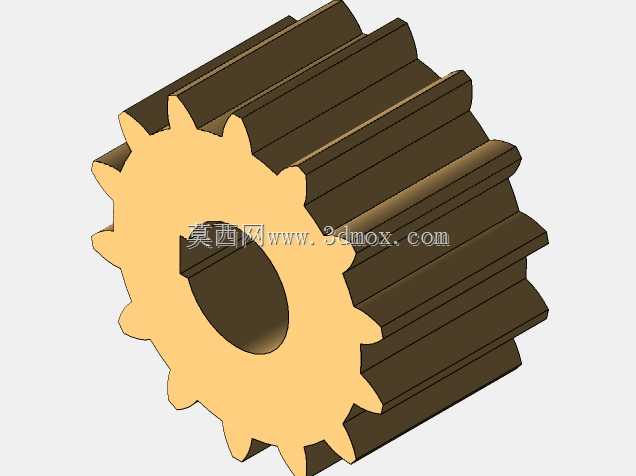

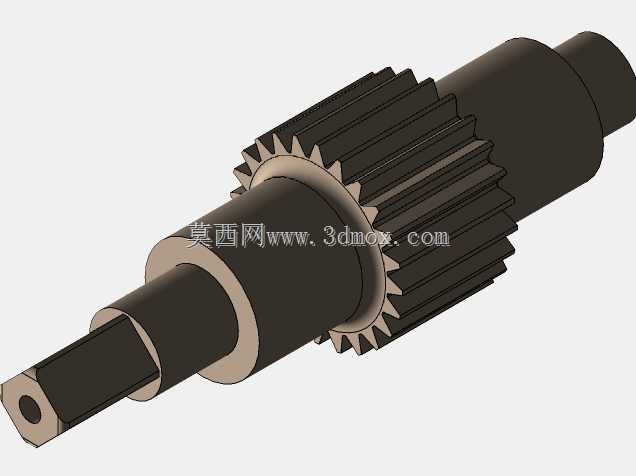

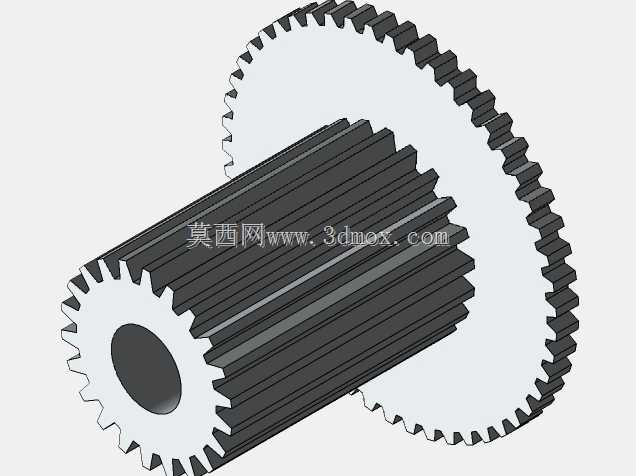

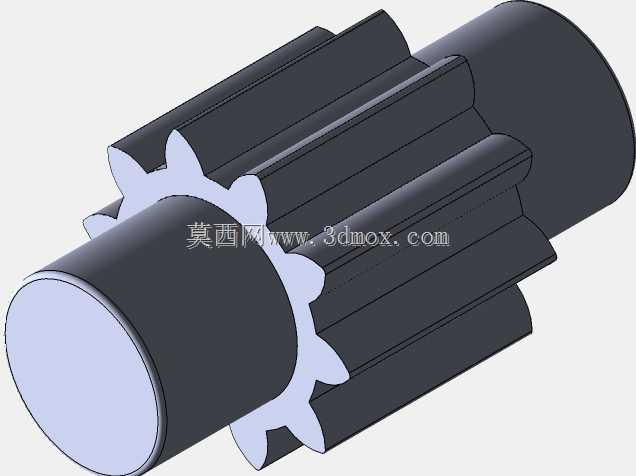

CA6140车床传动用直齿圆柱齿轮结构

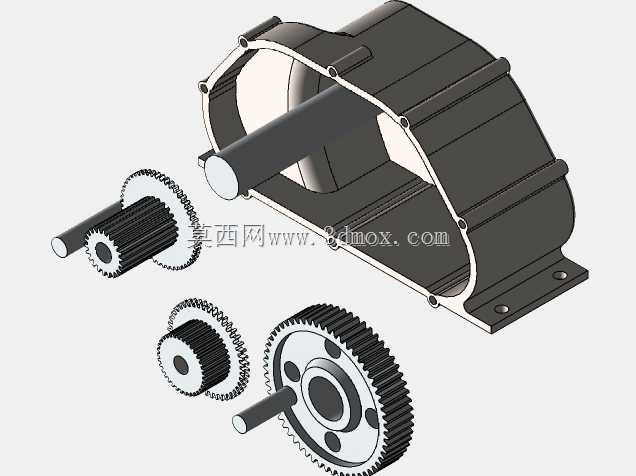

　　在普通卧式车床的主轴箱、进给箱传动链路中，直齿圆柱齿轮是承担定比扭矩传递的核心基础零件，这款适配CA6140车床的直齿轮，主要用于主轴箱内固定传动比的挡位啮合副，匹配车床主轴中低速段的动力传输需求，可将主轴电机输出的扭矩平稳传递至主轴或进给传动链，保障车削加工时转速输出的稳定性。从实际安装场景来看，该齿轮内孔为光孔配合结构，装配时通过平键与传动轴实现周向固定，轴向依靠轴肩与轴用挡圈完成限位，安装时需保证齿轮端面与传动轴轴线的垂直度公差控制在0.02mm以内，避免啮合时出现偏载导致齿面异常磨损。设计阶段首先结合CA6140车床对应传动挡位的传动比要求确定齿数、模数参数，齿形采用标准渐开线齿廓，压力角选取通用机械传动常用的20°，

　　齿顶高系数取1，顶隙系数取0.25，保证与同模数配对齿轮啮合时具备合理的齿侧间隙，既可以补偿加工装配误差，也能留存润滑油脂的存储空间，降低齿面啮合时的摩擦损耗。齿轮的轮齿沿轴向为等截面直齿结构，不存在轴向分力，对传动轴的支撑轴承轴向承载能力要求更低，适合CA6140车床这类固定轴传动的布局，装配调整时无需额外考虑轴向力抵消的结构设计，降低了主轴箱的装配复杂度。从外形尺寸边界来看，该齿轮的齿顶圆直径、齿宽尺寸均严格匹配CA6140车床主轴箱对应安装位置的腔体空间，齿宽设计兼顾了扭矩承载能力与安装空间限制，既保证额定车削负载下轮齿的弯曲强度、接触强度满足使用要求，也不会因齿宽过大导致齿轮运转时的偏载风险升高。实际加工验证阶段，

　　该齿轮的齿面加工精度满足GB/T 10095规定的8级精度要求，齿面粗糙度控制在Ra1.6μm以内，可有效降低啮合过程中的振动与噪声，适配车床常规车削加工时的转速工况，在额定负载下长期运转不会出现过早的齿面点蚀、轮齿折断等失效问题。建模过程中严格遵循机械设计手册中直齿圆柱齿轮的参数化建模规范，齿根过渡圆角按照标准取值，避免应力集中导致的轮齿强度下降，内孔与键槽的尺寸公差按照IT7级精度设定，保证与传动轴的配合性质满足过渡配合要求，装配时无需额外修配即可完成安装。在设备维护场景中，该齿轮属于车床传动系统的易损备件，当车床长期使用出现齿面磨损、啮合间隙过大导致车削振纹时，可直接替换同参数的该型齿轮，无需对周边传动结构进行改动，

　　大幅缩短设备维修的停机时间。不同于斜齿圆柱齿轮，直齿轮的啮合过程为全齿宽同时进入啮合、同时退出，啮合冲击相对明显，但因其加工难度低、装配调整方便、无轴向力的特性，在CA6140这类传统普通车床的固定传动比挡位中应用极为广泛，能够稳定传递车床车削外圆、端面、内孔等常规工序所需的切削扭矩，保障加工过程中动力传输的可靠性。建模时对轮齿的渐开线齿廓进行了精准拟合，还原了实际加工后的齿形特征，包括齿根的过渡圆弧、齿端的倒角结构，可直接用于传动机构的运动仿真、干涉检查，也可作为数控加工编程的参考模型，辅助完成该齿轮的数控滚齿、插齿加工工序的工艺编制。
