CA6140车床用对开式螺栓紧固法兰组件

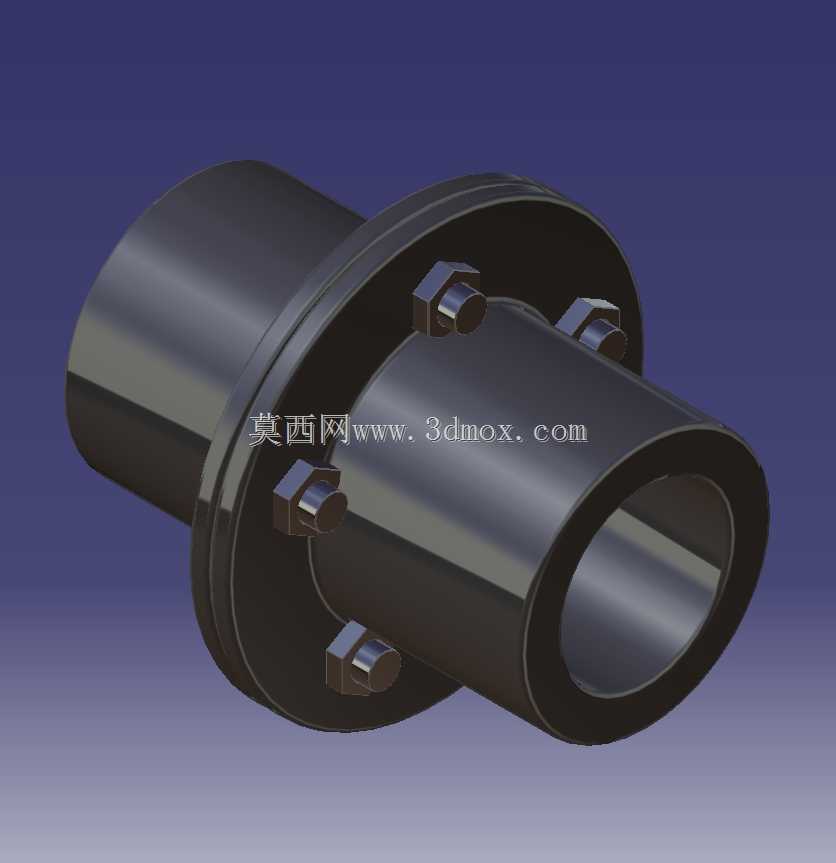

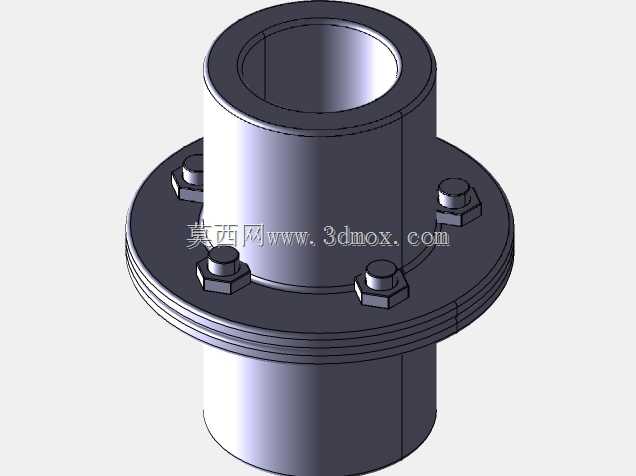

　　在普通卧式车床的主轴传动、润滑管路排布以及进给系统的刚性连接场景中，法兰组件是保障同轴度、传递扭矩同时实现密封或定位的核心基础部件，本次呈现的法兰组件针对CA6140系列车床的安装接口设计，可适配主轴箱输出端与挂轮架的连接、润滑油路管路对接以及床身与进给箱的定位连接三类典型工况。从实际使用场景来看，车床运行过程中主轴端的法兰需要承受断续切削带来的交变扭矩，同时还要抵抗车削加工时产生的径向切削力，因此该法兰组件采用对开式双法兰盘对接结构，通过周向均匀分布的螺栓螺母副实现锁紧，相比整体式法兰，这种结构可在不拆卸轴端其他部件的情况下完成拆装维护，大幅降低车床日常检修的工作量。

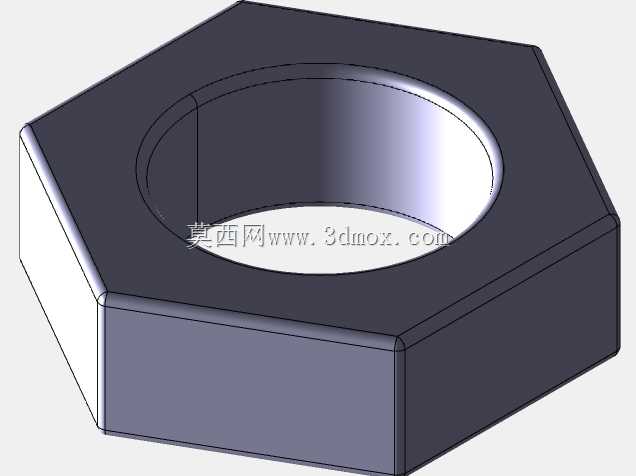

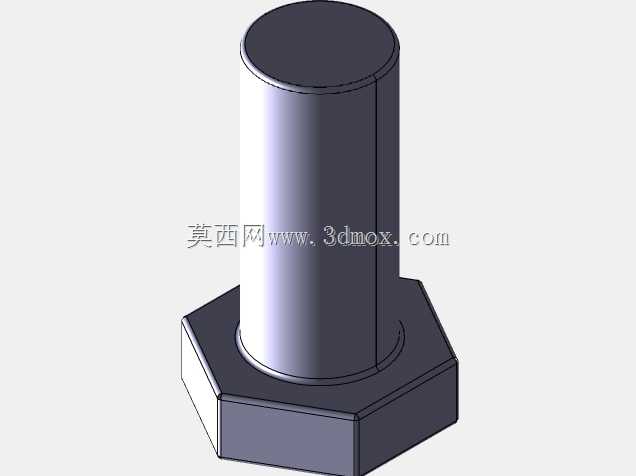

　　从功能特性层面分析，该法兰组件的对接面采用精加工止口设计，止口的配合公差选用H7/h6过渡配合，能够保证两个对接法兰盘的同轴度控制在0.02mm以内，避免轴系连接后出现偏心导致的运转振动，这一点对于车床主轴端的连接尤为重要——如果法兰同轴度超差，高速车削时会出现工件表面振纹，直接影响加工精度。周向布置的螺栓采用六角头标准件，配套的螺母为厚型六角螺母，螺栓的预紧力按照8.8级强度等级计算，单颗螺栓预紧扭矩控制在22N·m，周向6颗螺栓采用对角交叉锁紧的方式，可保证法兰对接面的压力均匀分布，避免局部应力集中导致的法兰盘变形。法兰的内孔根据适配场景设计为通孔结构，既可以穿过传动轴实现扭矩传递，也可以作为流体通道用于润滑油路的输送，内孔表面粗糙度达到Ra1.6，当用于管路连接时可减少流体阻力，同时降低密封件的磨损速率。

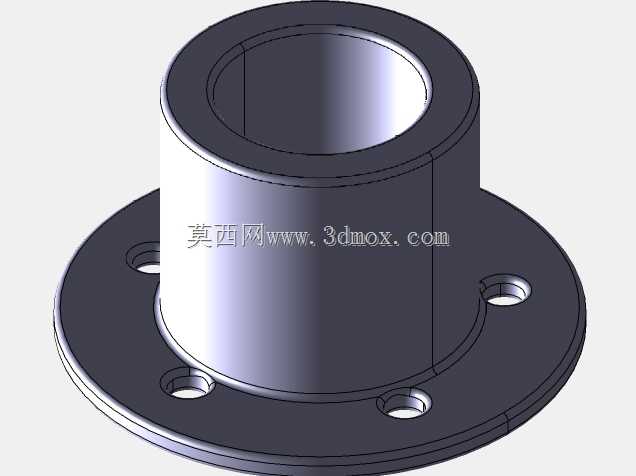

　　设计思路上，该法兰组件充分考虑了车床加工和装配的工艺性，法兰盘的外圆、端面以及止口均可在CA6140车床上一次装夹完成加工，减少二次装夹带来的形位公差误差；螺栓孔的位置度公差控制在Φ0.1mm以内，采用钻模加工即可保证精度，无需使用高精度加工中心，降低了零件的制造成本。法兰盘的根部设计有R2的过渡圆角，避免应力集中导致的根部断裂，这是因为车床运行中交变载荷长期作用下，直角根部很容易出现疲劳裂纹，过渡圆角的设计可将应力集中系数降低30%以上，大幅提升组件的疲劳寿命。螺栓头和螺母与法兰盘的接触面均设计有平垫安装位，可增大接触面积，防止锁紧时螺栓头压伤法兰表面，同时起到防松的辅助作用。

　　从外形尺寸与安装边界来看，该法兰组件的总长度适配CA6140车床主轴端的安装空间，法兰盘最大外圆直径小于主轴箱端盖的内孔直径，安装时无需调整周边的挂轮或护罩结构；法兰对接完成后，螺栓的突出高度不超过螺母厚度的1/3，避免运转过程中螺栓与周边旋转部件发生干涉。内孔直径与CA6140车床的输出轴直径匹配，安装时可采用热装或者键连接的方式与轴固定，当用于管路连接时，内孔可直接对接标准液压管路接头，无需额外加装过渡接头。法兰盘的厚度经过刚度校核，在额定扭矩作用下，法兰端面的翘曲量不超过0.01mm，可保证对接面的密封性能，当用于润滑油路连接时，不会出现渗漏问题。

　　在实际装配过程中，该法兰组件的对接面可根据使用场景加装紫铜密封垫或者橡胶O型圈，用于油路连接时选用紫铜垫可承受更高的油压，用于轴系连接时无需加装密封件，直接通过止口定位后锁紧螺栓即可。周向螺栓的数量经过扭矩传递计算，6颗8.8级螺栓可传递的最大扭矩远超CA6140车床主轴的最大输出扭矩，即使在满负荷切削甚至过载切削的情况下，也不会出现螺栓断裂或者法兰打滑的问题。此外，法兰组件的所有外露表面均进行发黑处理，可适应车床车间多切削液、多油污的工作环境，防止零件生锈，延长使用寿命。
