龙门式三轴桁架机械手搬运机架结构

　　这套龙门式三轴桁架结构，主要面向机床上下料、长距离工件转序、车间工序间物料搬运场景设计，适配CA6140等普通车床的自动化改造需求，可覆盖单台机床的工件自动取放，也可拓展为多台机床组成的加工单元物料输送载体，替代人工完成重复性的工件上下料、工位转移动作，降低人工操作的劳动强度，同时规避人工上下料过程中出现的装夹定位偏差、工件磕碰损伤问题。

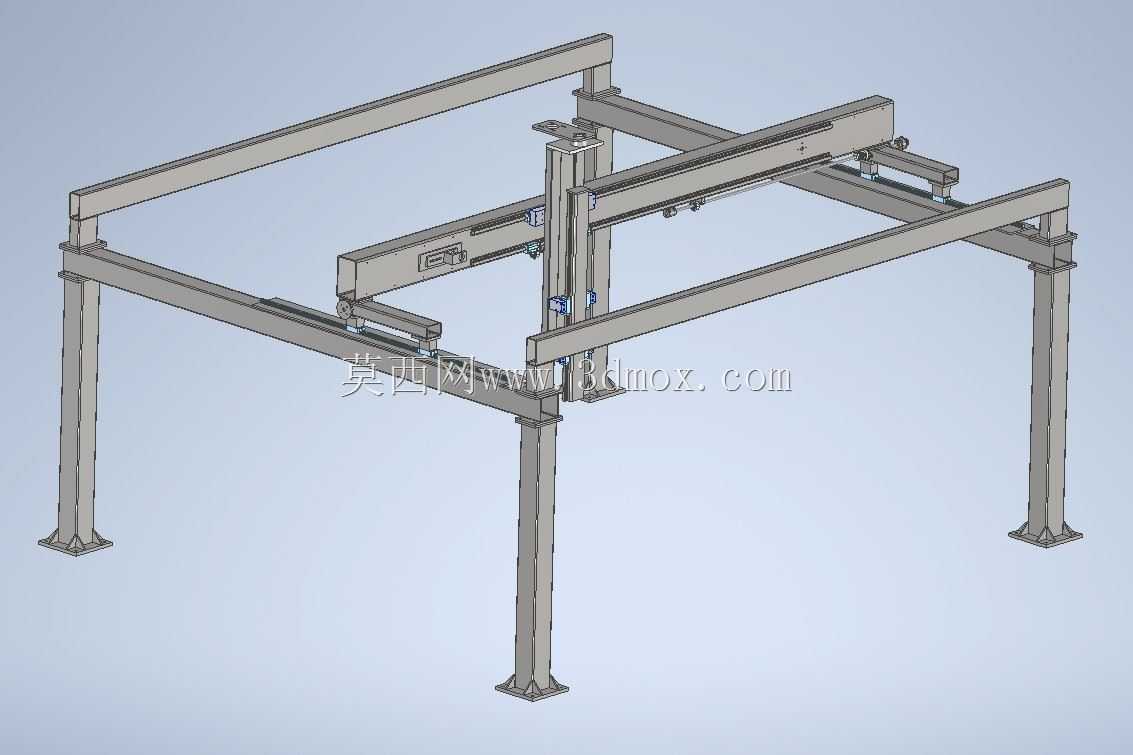

　　整体采用方管焊接成型的龙门支撑框架，四根立式支脚底部配置带安装孔的方形法兰底板，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需保证四个支脚的安装面平面度误差控制在每米0.1mm以内，避免后续横梁安装出现扭曲变形，影响传动部件的运行精度。横向主横梁采用双梁平行布置结构，相比单梁结构可大幅提升整体负载能力，降低横梁在大跨度下的挠度变形，适配跨度4米以内的车间安装场景，纵向移动滑台搭载在双横梁之间，通过直线导轨实现横向方向的平稳移动，滑台下方搭载垂直方向的升降轴，可完成Z轴方向的上下取料动作，三个运动轴配合可实现覆盖范围内任意点位的物料取放。

　　设计过程中优先考虑了结构的刚性冗余，所有框架连接位置均采用焊接后二次机加工的工艺处理，焊接完成后先进行振动时效处理消除焊接内应力，再对导轨安装面、支脚连接面进行铣削加工，保证各安装面的形位公差满足传动部件的装配要求。导轨选型采用重载型滚珠直线导轨，搭配齿轮齿条传动结构，相比同步带传动可传递更大的驱动力，相比丝杠传动可实现更长距离的运动行程，适配车间长距离的物料输送需求，垂直升降轴配置带刹车的伺服驱动单元，可在断电状态下自动锁止，避免滑台下坠引发安全事故。

　　安装边界方面，这套结构的支脚高度可根据现场机床的高度进行适配调整，常规配置下支脚净高度为2.5米，横梁顶面距离地面高度约2.8米，横向滑台的运动行程可根据现场需求在2米到6米范围内定制，纵向滑台行程可覆盖1米到2米范围，Z轴升降行程常规配置为0.8米，可适配高度1.5米以内的各类机床、加工设备的上下料需求。框架整体预留了拖链安装槽、线缆走线空间，可将动力线缆、信号线缆全部内置在拖链内，避免线缆外露引发的剐蹭、积尘问题，同时在各轴的两端均配置了硬限位块与光电限位开关，双重保障运动轴不会出现超程脱轨问题。

　　从实际应用角度出发，这套结构可根据搬运工件的重量调整型材规格，常规配置下可承载50公斤以内的工件搬运，若更换更大规格的方管横梁与重载导轨，承载能力可提升至200公斤，适配不同重量的铸件、机加工件的搬运需求。结构设计上预留了末端执行器的安装接口，可根据工件类型加装气动夹爪、电磁吸盘、真空吸盘等不同的取料机构，无需对主体框架进行二次改造即可适配不同类型的工件搬运场景。在机床改造场景中，这套桁架可直接架设在机床上方，不占用地面操作空间，操作人员可在桁架下方完成设备调试、工件抽检等操作，不会与桁架的运动路径产生干涉，兼顾自动化运行与人工操作的空间需求。
