桌面多关节夹持式机械臂结构设计

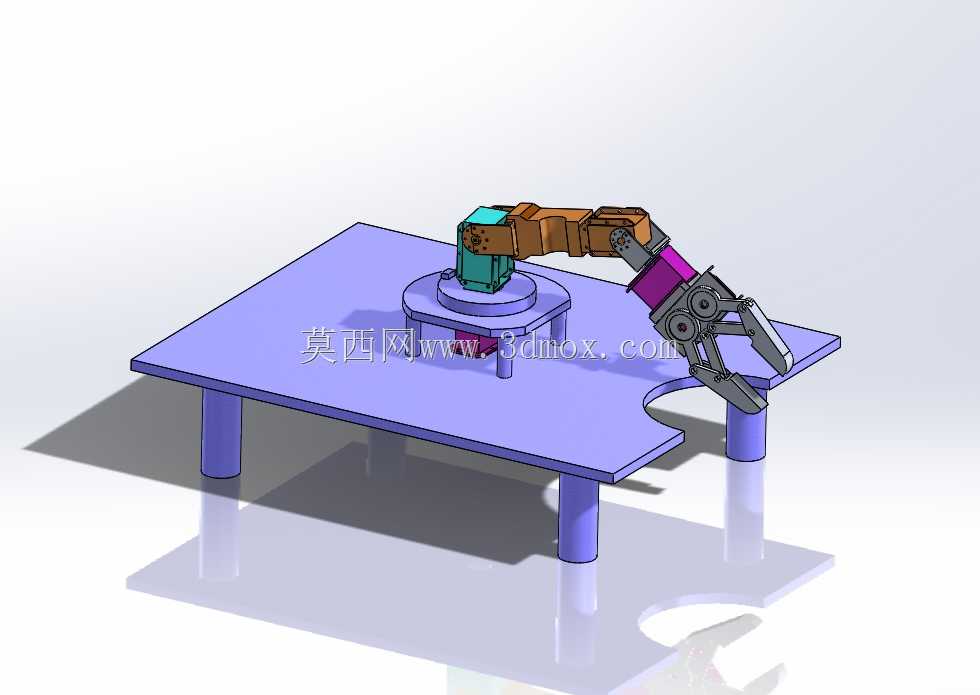

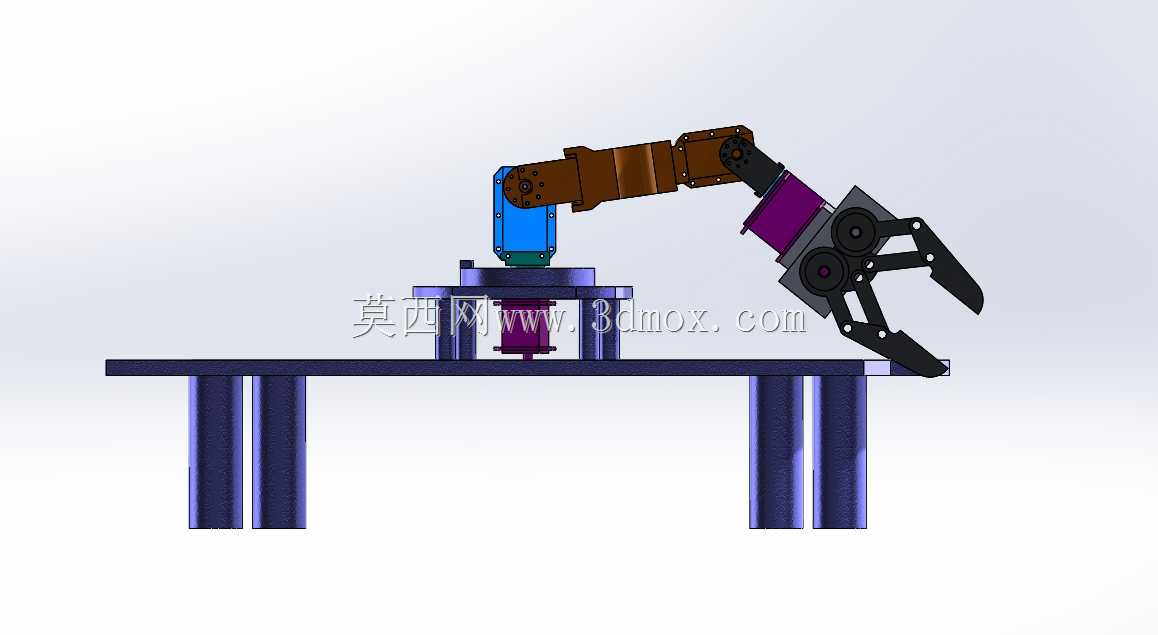

　　这套桌面级多关节机械臂的结构设计，核心面向小负载精密作业场景，常见于教学实训工位、小型装配单元、实验室试样转运等工况，适配0.5kg以内的工件抓取、移位、定点放置类操作，相比大型工业机械臂，其安装占用空间更小，部署灵活，不需要专门的设备地基，可直接固定在标准防静电工作台、实训操作台的台面上完成部署。从结构布局来看，整套设备采用基座回转+大臂俯仰+小臂俯仰+腕部回转+夹爪开合的五自由度构型，基座部分设计有圆形法兰安装面，可通过四颗M6内六角螺栓与工作台台面预留的安装孔锁紧固定，安装面的平面度设计要求控制在0.1mm以内，避免基座安装倾斜带来的关节运动同轴度误差，基座内部预留了走线空腔，所有关节的动力线缆、

　　信号线缆均可从空腔内穿至台面下方的控制单元，避免线缆外露在运动路径上造成拉扯磨损。大臂与小臂的结构件均采用等强度设计思路，在保证结构刚性的前提下，对非受力区域做了减重挖槽处理，既降低了关节驱动端的负载惯量，也减少了运动过程中的结构震颤，大臂的俯仰角度范围设计为-30°到120°，小臂俯仰角度范围为-60°到90°，配合基座0°到320°的回转范围，可覆盖以基座中心为圆心、半径420mm的半球形作业区间，完全满足桌面范围内的跨工位操作需求。末端夹持机构采用平行双指夹爪设计，夹指的开合行程为0-60mm，夹指内侧预留了防滑垫安装槽，可根据被抓取工件的外形更换V型块、平垫、仿形夹指等不同的夹持端头，适配圆柱类、方块类、

　　异形薄片类等不同形态的工件抓取，夹爪的开合驱动通过关节内部的传动副传递动力，夹持力可根据工件材质调整，避免夹伤软质工件或者出现夹持滑脱的问题。整套结构的关节连接处均设计有轴承安装位，采用深沟球轴承承受径向载荷，推力轴承承受关节俯仰带来的轴向载荷，减少关节转动的摩擦阻力，同时在关节侧端设计有防尘盖板，可阻挡车间环境内的粉尘、切削碎屑进入关节传动区域，延长传动部件的维护周期。在安装边界设计上，整套机械臂在完全收拢状态下的最大外轮廓尺寸为280mm×220mm×350mm，完全伸展状态下的最大高度为480mm，部署时只需要在工作台面上预留300mm×300mm的安装空间，同时在作业半径范围内预留不小于500mm直径的无遮挡操作区间，

　　即可避免机械臂运动过程中与周边的工装、物料盒、工位器具发生碰撞干涉。从实际应用的角度来看，这类小型机械臂既可以单独作为实训设备用于机械原理教学、机器人编程实操训练，也可以搭配视觉检测模块、小型输送线组成微型自动化装配单元，完成小零件的分拣、装配、上下料操作，结构上的模块化设计也方便后期维护，每个关节都可以单独拆卸更换，不需要对整套臂体进行拆解，降低了后期的运维难度。设计过程中对各关节的运动极限位置都做了机械硬限位设计，避免软件限位失效时臂体过度转动造成设备损坏或者人员碰伤，硬限位的位置设置在各关节的运动角度极限处，采用聚氨酯缓冲块吸收碰撞冲击力，减少硬接触带来的结构件变形。
