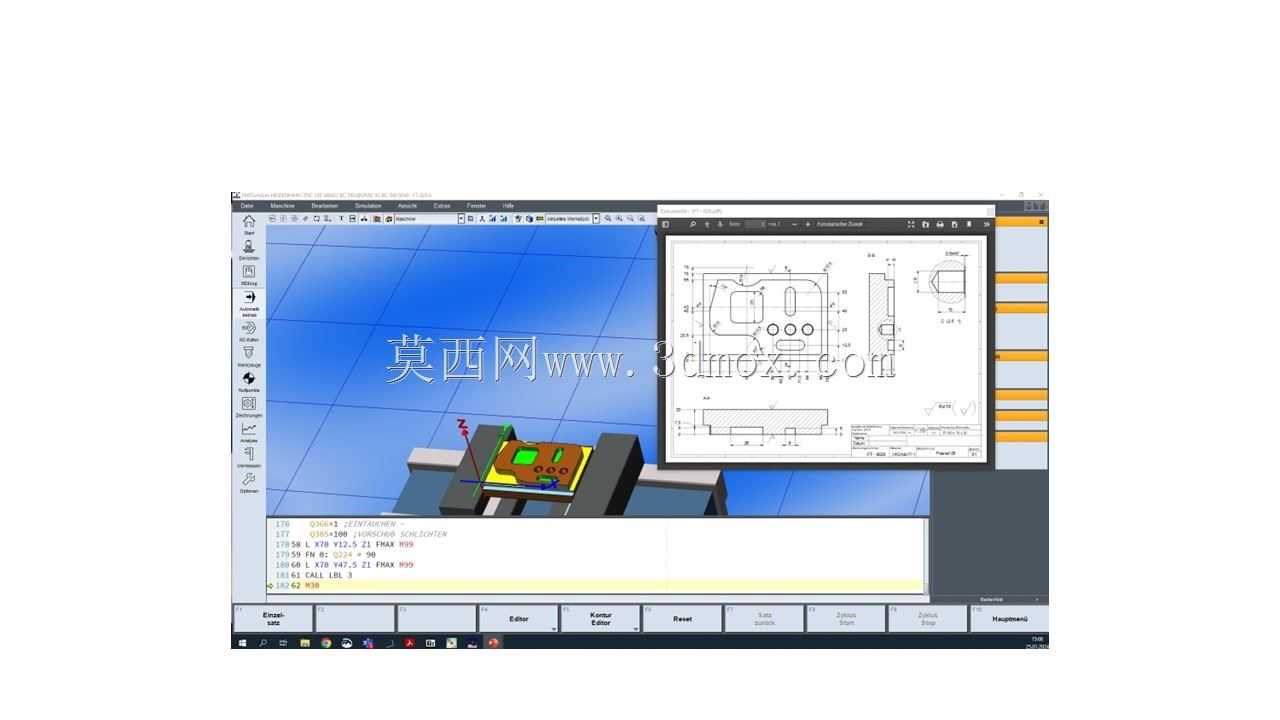

海德汉系统数控铣削加工中心结构设计

　　这套数控加工设备的三维结构，完全围绕立式铣削加工的实际生产场景搭建，适配中小尺寸金属零件的精密加工需求，常见于模具型腔加工、五金零件批量铣削、工装夹具精密制造等车间工况。从结构布局来看，采用固定立柱+移动工作台的经典C型结构，这种布局的优势在于占地面积小，操作时操作人员可以从正面直接接触工作台区域，上下料、工件找正的操作空间充足，适合中小型加工车间的设备排布，不会占用过多的车间通道空间。

　　设计过程中优先考虑了加工行程的边界约束，X轴方向的有效行程覆盖常规中小型零件的加工范围，Y轴行程匹配平口钳、简易组合夹具的安装尺寸，Z轴行程预留了刀具装夹、换刀空间以及工件抬升的安全距离，避免加工过程中出现主轴撞机、刀具干涉工作台的问题。主轴单元采用高速电主轴结构设计，搭配对应的打刀缸安装位，支持BT系列标准刀柄的装夹，能够适配立铣刀、面铣刀、球头刀、钻头等多种常规加工刀具，覆盖钻、铣、镗、攻丝等多道加工工序，减少工件二次装夹带来的定位误差。

　　传动结构上，三个直线轴均采用滚珠丝杠搭配线性导轨的组合，丝杠两端采用固定支撑的安装方式，预紧后可以消除反向间隙，保证进给过程中的定位精度；线性导轨选用重载型滚柱导轨，能够承受铣削过程中的径向切削力，避免重切削时出现导轨形变影响加工精度。导轨和丝杠的安装面在建模时预留了刮研余量的标注位，实际生产中可以通过刮研调整安装平面的平面度，保证传动部件的运行平顺性。

　　工作台采用T型槽结构设计，槽间距符合通用机床夹具的安装标准，能够直接适配标准平口钳、回转工作台、组合压板等通用夹具，不需要额外制作转接板，降低用户的夹具适配成本。工作台的边缘设计了排屑槽，加工过程中产生的金属切屑可以顺着排屑槽流入设备下方的排屑器安装位，配合链式排屑器可以实现自动排屑，减少操作人员清理切屑的工作量。

　　防护结构的设计充分考虑了加工过程中的安全防护，三轴均采用不锈钢伸缩防护罩，能够阻挡切削液、金属切屑飞溅到导轨和丝杠表面，避免传动部件被切屑磨损，延长设备的维护周期。正面采用双开式防护门，门上预留了透明观察窗，观察窗采用防爆聚碳酸酯材料，能够承受高速飞出的切屑冲击，操作人员可以在加工过程中通过观察窗查看切削状态，不需要打开防护门，避免切削液飞溅、切屑飞出造成的安全隐患。

　　操作面板的安装位设计在设备右侧，采用可旋转的悬臂结构，操作人员可以根据自己的操作习惯调整面板的角度和位置，不管是站在设备正面上下料，还是站在侧面观察加工状态，都可以方便地操作设备按键、查看系统界面。设备的电气柜安装在立柱后侧，预留了伺服驱动器、数控系统、IO模块的安装空间，强弱电走线槽分开布置，避免强电信号对弱电控制信号造成干扰，保证设备运行的稳定性。

　　冷却系统设计了主轴中心出水和外部喷嘴出水两种结构，外部喷嘴可以调整喷射角度，对准刀具切削位置，冲掉切削区域的切屑同时带走切削热量；主轴中心出水则适配深孔加工、高速铣削的工况，高压切削液可以直接从刀具内部喷出，到达切削刃位置，冷却效果更好，同时可以将深孔内的切屑冲出，避免切屑堵塞在孔内造成刀具崩损。

　　这套结构在建模时充分考虑了实际装配的工艺性，所有连接孔位都预留了对应的安装间隙，部件之间的装配关系符合机械装配的公差要求，没有出现无法装配的干涉问题。设备的地脚螺栓安装位预留了调整垫铁的放置空间，安装时可以通过调整垫铁调整设备的水平度，保证设备运行时的稳定性，减少振动对加工精度的影响。整体结构没有冗余的设计，所有部件都服务于实际加工需求，能够满足常规机械加工车间的精密铣削加工要求，不管是单件小批量的零件加工，还是中小批量的零件生产，都能够适配对应的生产节奏。
