RTNW25对卡内里亚锥管路连接接头

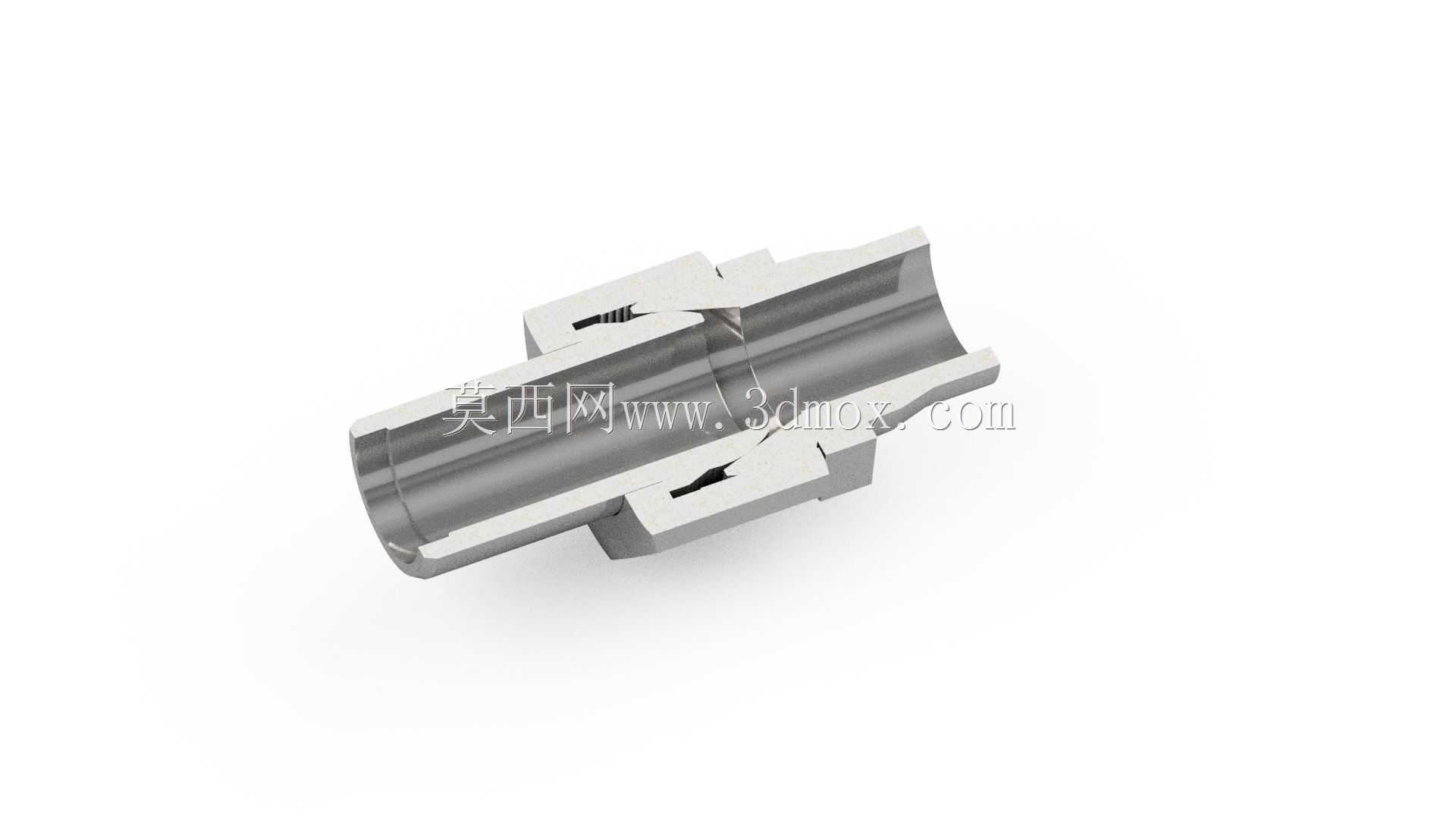

　　在工业流体输送系统的搭建与改造作业中，管路连接部件的可靠性直接决定整套系统的运行稳定性，尤其是涉及中高压工况的气动、液压、真空管路场景，接头的密封性能、装拆便捷性、抗振能力都是选型阶段需要重点考量的核心指标。这款RT型直径NW25的对卡内里亚锥接头，正是针对这类对连接可靠性有较高要求的管路场景设计的连接件，其采用的锥面贴合密封结构，相较于传统的螺纹密封、平面垫片密封形式，在反复装拆后的密封保持能力上有明显优势，不需要额外缠绕生料带或者加装密封垫片，仅依靠加工精度达标的内外锥面紧密贴合，就能实现可靠的静密封效果，能有效降低管路维护过程中的备件消耗与装配工时。

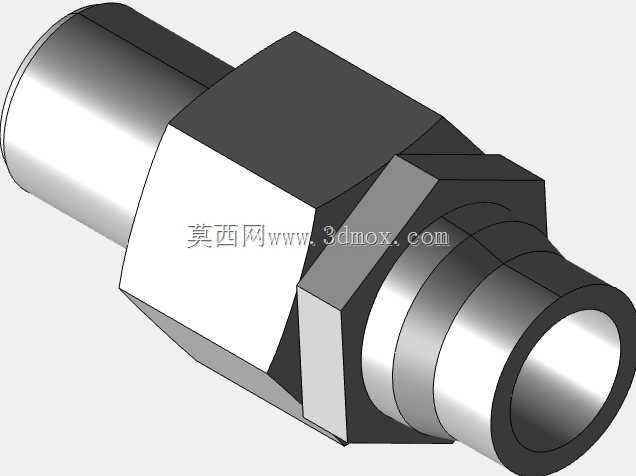

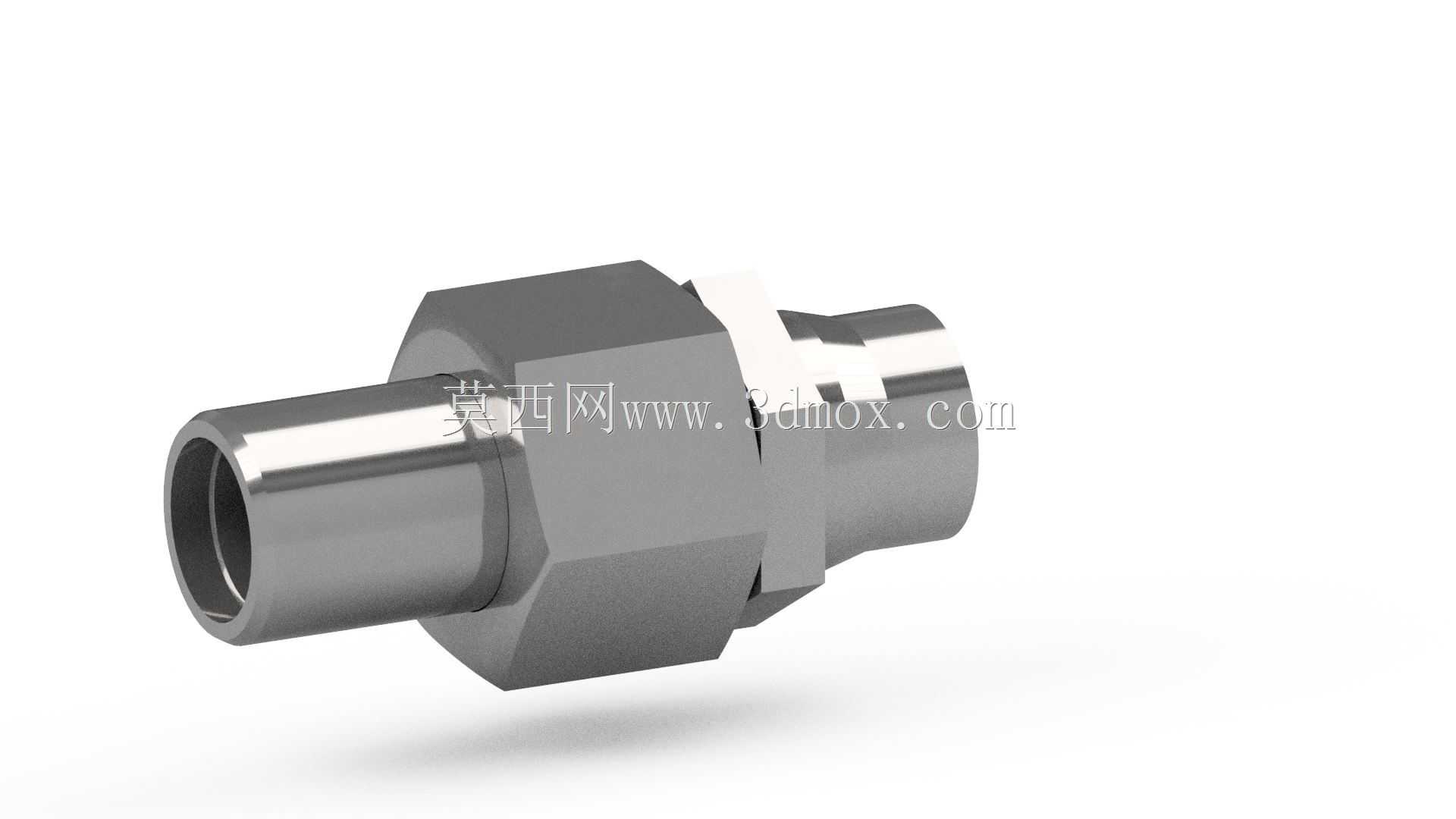

　　从结构设计逻辑来看，这款接头采用对称式的两端插管结构，中间设置六角拧动位，方便现场施工时使用标准开口扳手或者活动扳手进行拧紧作业，不需要定制专用工装，适配绝大多数工业现场的工具配置条件。接头主体的六角结构尺寸按照常规管路安装的操作空间设计，既保证了拧紧过程中不会出现扳手打滑的问题，也不会因为外形尺寸过大导致相邻管路接头安装时出现干涉，在排布密集的阀岛、泵组进出口位置也能顺利完成装拆。两端的插管部位做了精准的外径公差控制，能够适配NW25通径的对应硬管或者软管，插管根部的止推台阶可以保证管路插入深度达到设计要求，避免因为插管不到位导致的连接脱落或者密封失效问题。

　　实际应用场景中，这类锥面密封接头常被用在机床的冷却润滑管路、工业自动化生产线的气动动力管路、中小型液压站的压力输送管路、真空吸附系统的连接管路中，能够耐受常规工业环境下的温度波动与设备运行带来的持续振动，不会因为长期受振出现密封面松动泄漏的问题。在进行三维管路排布设计时，这款接头的模型可以直接导入装配体中进行干涉检查，设计人员可以提前确认接头安装后所需的扳手操作空间，避免出现设备装配完成后接头位置被其他结构件遮挡、后期维护无法下扳手的问题。接头的整体轴向尺寸控制在紧凑范围内，在空间受限的设备内部管路排布中，能够有效缩短管路连接段的总长度，减少不必要的管路弯折，降低流体在管路中的沿程压力损失，提升整套流体系统的运行效率。

　　从安装边界条件来看，这款接头在装配时需要保证两端对接的管路保持同轴度，避免锥面贴合时出现偏载，否则会导致密封面局部压强不足引发泄漏，设计时在接头的锥面衔接位置预留了足够的贴合余量，即使存在小角度的管路安装偏差，也能通过锥面的自适应贴合实现密封。接头的金属本体材质适配常规工业流体介质，包括普通冷却水、压缩空气、通用液压油、低压润滑脂等，在无强腐蚀的工况下可以长期稳定工作，不需要频繁更换。建模过程中对所有的倒角、退刀槽、扳手位的棱角都做了符合加工工艺的还原，没有出现违背机械加工常识的尖锐直角或者无法成型的结构，模型导入工程图环境后可以直接生成用于加工的二维视图，尺寸标注逻辑完全符合机械加工的工艺顺序，能够帮助设计人员快速完成接头的加工出图或者选型校验工作。在进行设备的管路BOM统计时，这款模型的属性信息可以直接对接物料管理系统，不需要设计人员再手动录入接头的规格参数，能有效减少管路设计阶段的重复工作量，提升整体的设计效率。
