小型四轴航拍遥控无人机结构设计

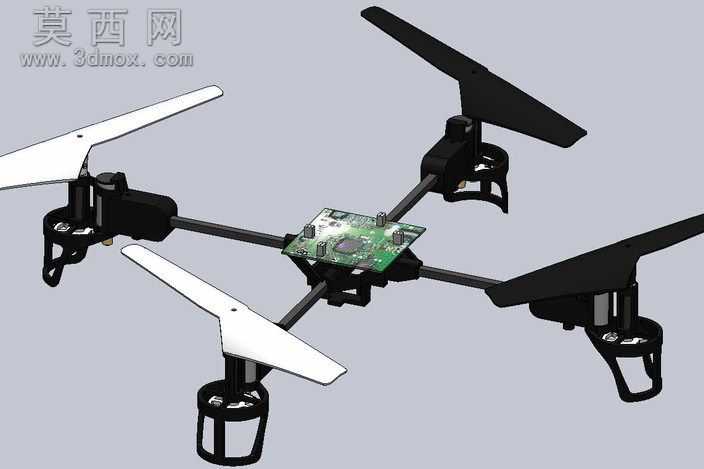

本作品为小型消费级四轴航拍飞行器的三维结构设计，建模过程中采用自底向上的装配设计思路，先完成单个旋翼动力单元的零件建模，再逐步完成机架、飞控板安装位、防护结构的整体装配。建模阶段对机臂采用等径碳纤维杆的简化结构表达，既还原了轻量化机架的设计特点，也通过合理的几何约束保证四个机臂的夹角严格为90度，确保四个旋翼的动力输出中心处于同一水平面，为飞行姿态的稳定性提供结构基础。旋翼部分区分了正反桨的造型差异，黑白两色的桨叶设计既还原了实物的视觉区分逻辑，也在渲染阶段通过哑光塑料材质的参数调整，还原了ABS桨叶的磨砂质感，避免高反光材质带来的视觉失真。中心飞控板部分还原了电路板的基础轮廓与核心元件布局，通过不同材质区分PCB基板、芯片元件与焊接点位，在不做过度细节堆砌的前提下，清晰呈现飞控模块的安装位置与固定结构。电机座部分设计了与机臂的卡扣式连接结构，同时在底部集成了防护脚架的安装位，脚架采用镂空笼式结构，既减轻整体重量，也能在降落时起到缓冲防护作用，避免桨叶直接触地造成损坏。渲染阶段采用柔和的均匀布光，清晰呈现各部件的装配关系与结构细节，材质分配上对机架结构件采用哑光黑色工程塑料质感，桨叶分别采用黑白哑光塑料材质，电路板部分采用带有轻微反光的PCB材质，整体视觉效果贴近实物的材质表现。设计过程中充分考虑了小型玩具级无人机的易装配性与结构可靠性，所有连接位的结构都做了适配性调整，既保证装配时的定位精度，也预留了合理的安装间隙，避免实际生产装配时出现干涉问题，整体结构紧凑，重量分配均匀，符合小型航拍无人机的设计需求。
