家用清洁手持塑料簸箕外观结构设计

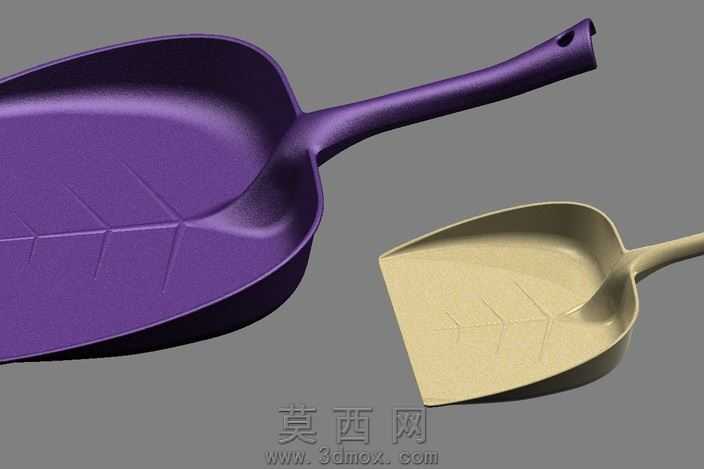

本作品为家用清洁场景使用的手持簸箕三维设计，建模阶段采用参数化特征建模思路，首先通过草绘绘制簸箕盛料斗的轮廓曲线，以放样特征构建斗身的弧形曲面，保证斗身前低后高的倾斜角度适配清扫时垃圾的滑入路径，同时在斗身内侧设计了仿叶脉的加强筋结构，既提升了薄壁塑料件的结构强度，避免日常使用中受力变形，也通过纹理设计提升了产品的外观辨识度。手柄部分采用一体化延伸设计，从斗身尾部平滑过渡为符合人体工学的弧形握柄，握柄末端设计有悬挂孔，方便日常收纳悬挂，手柄与斗身的衔接处做了加厚圆角处理，避免应力集中导致的连接处断裂。材质设计上针对家用塑料产品的使用需求，分别制作了磨砂紫与哑光米黄两种常用家居配色的材质效果，塑料材质调整了合适的粗糙度与漫反射参数，还原PP塑料的细腻哑光质感，渲染阶段采用三点布光方案，主光从侧上方打亮产品主体轮廓，辅光弱化暗部死黑，补光勾勒产品边缘结构，清晰呈现簸箕的曲面弧度与加强筋细节。设计过程中充分考虑了产品的实用性，斗身的深度经过参数调整，既保证足够的垃圾盛放容量，又避免过深导致垃圾倾倒困难，斗口边缘做了薄边处理，能够紧密贴合地面，清扫时不会遗漏细小灰尘，整体结构无多余复杂特征，适配注塑成型的生产工艺，所有壁厚保持均匀，拔模角度统一设置为1.5度，避免注塑生产时出现粘模、壁厚不均导致的缩痕问题，手柄的握持直径经过多轮调整，适配不同手型的握持舒适度，长时间握持清扫也不易产生疲累感。
