箱柜用五金锁扣拉手组件参数化设计

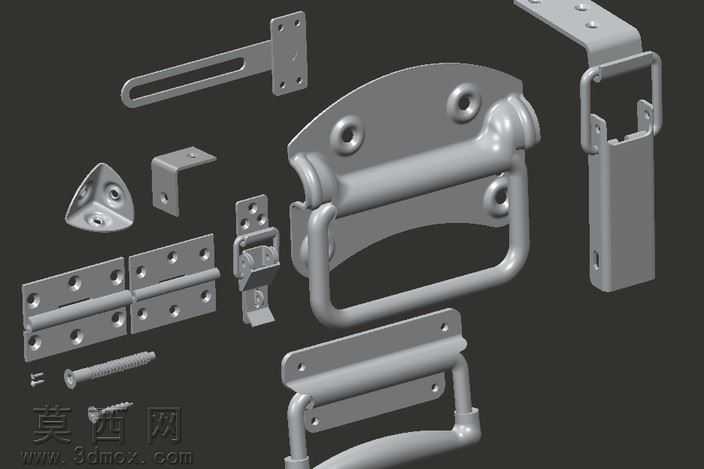

本套三维模型为箱柜类产品配套的全套五金连接锁固组件，采用参数化建模方式完成全零件的结构设计，所有零件均按照对应国标规范设定尺寸参数，可直接调用至不同规格的箱柜产品设计方案中，适配各类工业机箱、储物柜体、设备防护箱的装配需求。建模过程中严格遵循机械设计的公差配合要求，对每一个零件的安装孔位、配合间隙、活动行程都做了精准的参数约束，确保各活动部件的运动逻辑符合实际使用要求。模型整体采用金属材质渲染，还原了冷轧钢冲压五金件的哑光金属质感，对零件表面的冲压圆角、安装沉孔、螺纹结构都做了精细化的建模处理，没有出现结构失真、面重叠、破面等建模问题，可直接用于工程出图、装配验证、产品渲染展示等多个场景。整套组件包含不同规格的弹簧搭扣、U型拉手、平面合页、L型安装角码、配套自攻螺丝等多个零件，每个零件都保留了完整的建模参数树，可根据实际使用需求快速调整板材厚度、安装孔距、整体外形尺寸，无需重新搭建基础建模结构。设计过程中充分考虑了五金配件的实际生产工艺，所有弯折结构都预留了合理的冲压折弯圆角，安装孔位均采用行业通用的标准间距，既保证了配件的结构强度，也兼顾了实际冲压生产的工艺可行性，避免出现无法落地生产的不合理结构。活动搭扣部分做了活动行程的限位约束，可模拟实际使用时的开合锁止动作，验证搭扣与锁座的配合精度，拉手部分做了承重结构的加强设计，对应安装板的弯折结构提升了拉手的承重能力，合页部分的转轴配合间隙按照实际五金件的装配公差设定，可模拟转动开合的实际效果。整套模型的零件分类清晰，装配逻辑明确，可直接导入各类三维装配环境中完成虚拟装配验证，提前排查安装干涉、配合错位等设计问题，大幅缩短箱柜类产品的五金配件选型与设计周期，为相关产品的结构设计提供可靠的参数化模型参考。
