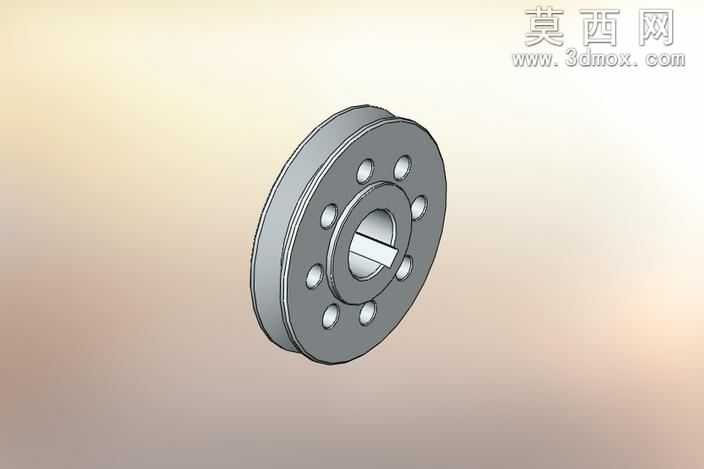

本滑轮模型采用SolidWorks进行全参数化三维建模,建模过程遵循机械设计通用规范,从基准轴与基准面搭建开始,依次完成轮毂、轮缘、辐板的特征构建。首先绘制中心轴孔的截面草图,通过拉伸凸台生成轮毂基体,针对轴孔内的键槽结构,采用草图绘制键槽轮廓后执行拉伸切除命令,严格保证键槽的宽度、深度尺寸符合传动配合的公差要求,确保与传动轴装配时可实现周向固定,传递稳定扭矩。轮缘部分通过旋转凸台特征生成,精准控制轮槽的截面弧度与深度,适配对应规格的传动带,保证传动过程中带体不会发生滑脱。辐板部分采用圆周阵列命令完成减重孔的排布,以中心轴为阵列基准,均匀布置8个圆形减重通孔,在保证整体结构强度的前提下有效降低零件自重,减少传动过程中的转动惯量,提升传动响应效率。建模完成后对所有棱边执行圆角处理,避免尖锐边角产生应力集中,提升零件的结构可靠性。材质配置阶段为模型赋予金属钢材材质,调整材质的粗糙度、金属度参数,模拟真实机加工金属零件的表面质感,渲染阶段采用柔和的环境光搭配定向补光,清晰展现滑轮的轮廓结构、孔位分布与键槽细节,直观呈现各部分的装配配合关系。设计过程中充分考虑零件的加工工艺性,所有特征均采用常规机加工即可实现,无特殊复杂工艺结构,辐板减重孔可通过钻削加工完成,键槽可通过插削或线切割加工成型,轮缘的槽型可通过车削加工一次成型,兼顾了结构性能与加工经济性。整体结构设计紧凑,各部分尺寸比例协调,既满足传动过程中的强度刚度要求,又实现了轻量化设计目标,可直接用于机械传动结构的虚拟装配、运动仿真以及工程图纸的生成。
