等节距圆柱螺旋压缩弹簧三维设计作品

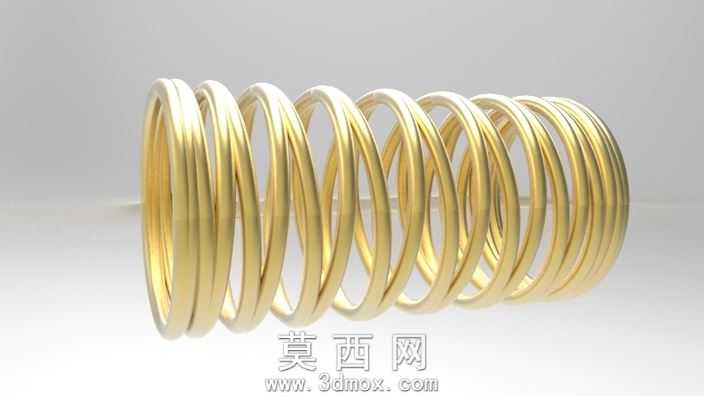

本作品为等节距圆柱螺旋压缩弹簧的三维参数化设计成果，建模阶段采用三维设计软件的螺旋扫描特征作为核心建模逻辑，首先根据弹簧的设计参数确定基准轴线，以基准轴线为中心绘制符合刚度要求的螺旋引导线，精准控制螺旋线的节距、总圈数、有效圈数以及两端并紧磨平段的圈数参数，保证弹簧的力学性能符合通用五金配件的使用标准。建模过程中对弹簧丝的截面轮廓进行全约束绘制，将圆形截面沿螺旋引导线进行扫描生成实体特征，针对两端并紧的支撑圈部分，单独调整螺旋线的节距参数，使端部弹簧丝逐渐贴合支撑平面，还原真实压缩弹簧端部磨平后的贴合形态，避免出现建模特征失真的问题。材质与渲染阶段，为模型赋予高光泽的金属黄铜材质，调整材质的金属度、粗糙度与反射参数，模拟经过表面抛光处理的金属弹簧质感，渲染时采用柔和的侧方主光源搭配顶部补光，突出弹簧螺旋曲面的光影层次，清晰展现每一圈弹簧丝的轮廓过渡与曲面连续性，让金属材质的反光效果自然真实，能够直观呈现弹簧的外观质感与结构细节。结构设计上严格遵循圆柱螺旋压缩弹簧的标准结构规范，有效圈部分保持均匀等距排布，保证受力时各圈的变形量均匀，两端并紧的支撑圈不参与弹性变形，仅起到支撑定位的作用，建模时对弹簧丝的首尾端面进行平面切除处理，还原实际生产中弹簧端部磨平的工艺特征，确保模型可以直接用于后续的虚拟装配、力学仿真验证以及工程图纸导出。设计思路围绕通用五金配件的实际使用需求展开，建模全程采用参数化控制逻辑，所有关键尺寸如弹簧中径、弹簧丝直径、自由高度、节距等均设置为可调整参数，方便后续根据不同的载荷需求、安装尺寸快速修改模型参数生成对应规格的弹簧模型，无需重复进行建模操作，大幅提升机械设计过程中标准件的调用与修改效率，模型的曲面连续性良好，无破面、重叠面等建模缺陷，能够适配各类三维设计场景的使用需求。
