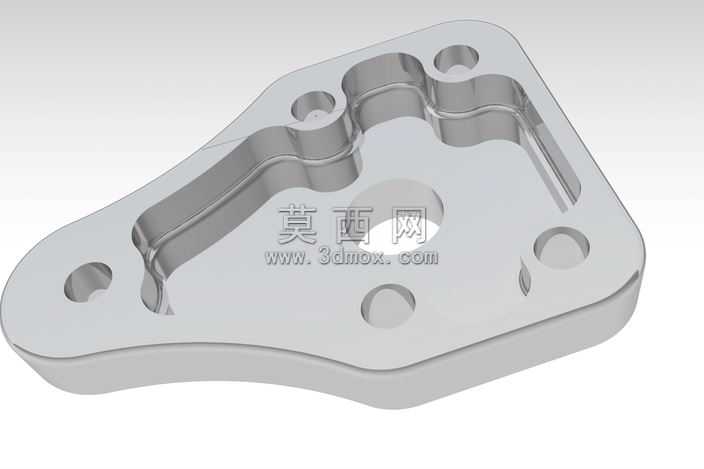

异形多孔安装定位金属底板结构设计

该金属底板采用三维参数化建模方式完成整体结构设计，建模过程中优先以基准平面为定位基础，先绘制底板的异形外轮廓草图，通过拉伸命令生成基础板体，再针对不同功能区域逐一完成特征构建。建模阶段严格遵循机械加工的工艺逻辑，所有安装孔位均先绘制中心定位点，再通过切除拉伸命令生成通孔，针对板体上的沉槽结构，采用草图轮廓结合深度参数控制的方式完成切除，确保槽体的深度、转角弧度完全匹配实际装配需求。渲染环节采用金属哑光不锈钢材质，调整材质的粗糙度、反射率参数还原真实金属加工后的表面质感，通过环境光与定向补光结合的布光方式，清晰呈现板体的凹凸结构、孔位分布与边缘倒角细节，避免光影过强遮挡结构特征。结构设计上，该底板采用非对称异形轮廓，适配特定设备的内部安装空间，板体上分布的多个不同直径通孔分别承担紧固件安装、定位销配合、管线避让的功能，板体表面的内凹沉槽既可以减轻构件整体重量，又能够为装配的对应零件提供限位空间，所有孔位与槽体的边缘均做了微小倒角处理，既去除加工毛刺，又能避免装配过程中出现应力集中的问题。设计思路围绕安装定位的核心功能展开，在保证底板结构强度的前提下，通过优化轮廓形状、设置减重槽来控制构件重量，所有孔位的位置公差、尺寸公差均按照机械装配的通用标准设定，确保该底板能够与配套零部件完成精准装配，同时兼顾加工可行性，避免出现无法通过常规铣削加工完成的结构特征，整体结构紧凑，功能分区明确，能够满足特定机械组件的基座承载、定位安装的使用需求。
