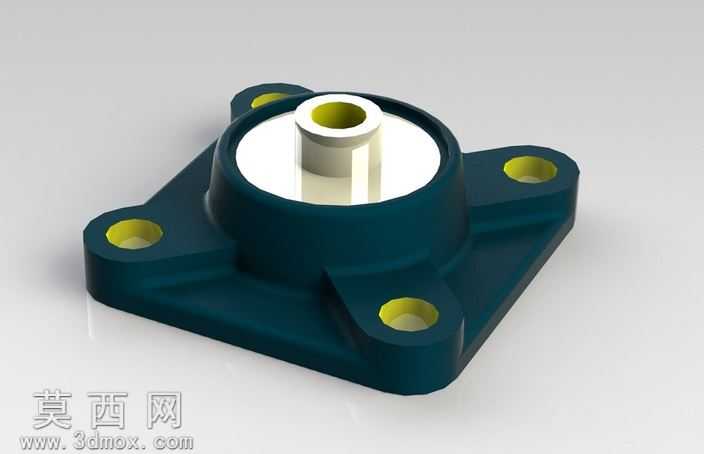

本作品为UCF类型方形凸台轴承座的三维参数化设计模型,建模过程参考朝日轴承对应型号的标准尺寸参数,严格遵循机械零部件设计的公差配合与安装规范完成整体结构搭建。建模阶段以安装基准面为起始草图平面,首先绘制方形安装底板的外轮廓,精准定位四个角位的安装通孔位置,对安装孔边缘做倒角处理以避免安装时应力集中,同时在底板与中心承托凸台的衔接位置设计均匀过渡的加强筋结构,提升整体结构的抗载荷能力,避免设备运行过程中轴承座受径向、轴向复合载荷出现形变开裂的问题。中心轴承承托凸台部分采用同轴度约束设计,保证内孔与安装底板的基准面垂直度符合安装要求,凸台顶部做阶梯式止口结构,可适配对应型号外球面轴承的定位安装需求,内孔表面预留轴承装配的公差余量,确保轴承装入后可实现稳定的回转支撑。材质与渲染阶段,主体轴承座采用铸钢材质的视觉表现,为安装底板、凸台外表面赋予深墨绿色哑光漆材质效果,还原工业铸件经表面喷涂处理后的真实质感;四个安装通孔、中心轴承安装内孔的内壁赋予金属亮黄色材质,模拟孔位经机加工后裸露的金属基材色泽,凸台中心的轴承装配位做半透明白色材质表现,直观展示轴承装入后的配合状态;整体渲染采用柔和的工业产品打光方案,通过多角度柔光照射清晰呈现结构的棱边过渡、曲面弧度与各部位的衔接关系,避免阴影过重遮挡结构细节。设计思路上,该轴承座作为通用机械传动系统的标准支撑部件,主要用于传动轴系的回转支撑,可承受传动过程中的径向载荷与一定程度的轴向载荷,方形四孔安装结构可通过螺栓直接固定在设备安装基面,安装便捷、定位稳固,适用于输送机、农业机械、轻工设备等多种需要轴系回转支撑的工业场景;建模过程中对所有安装尺寸、配合尺寸做参数化关联,后续可根据不同的轴承型号、安装需求快速调整尺寸参数,衍生出同系列不同规格的轴承座模型,大幅提升同类型零部件的设计效率。模型整体结构完整,无冗余几何特征,所有倒角、圆角、过渡结构均符合实际机械加工的工艺要求,不存在无法加工的尖锐结构或干涉特征,可直接用于装配验证、工程出图或3D打印样件验证。
- 上一篇:带螺栓紧固立式轴承座3D设计模型
- 下一篇:标准高度英制立式带座轴承三维建模作品
- 全部评论(0)
- 模板大小 1.89 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 轴承座
