带螺栓紧固立式轴承座3D设计模型

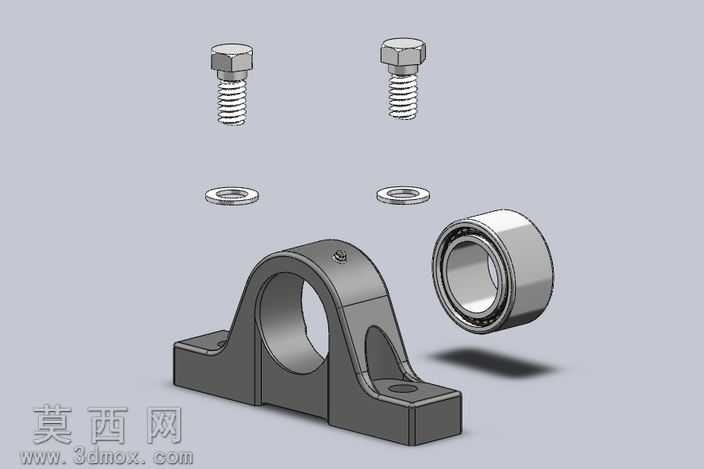

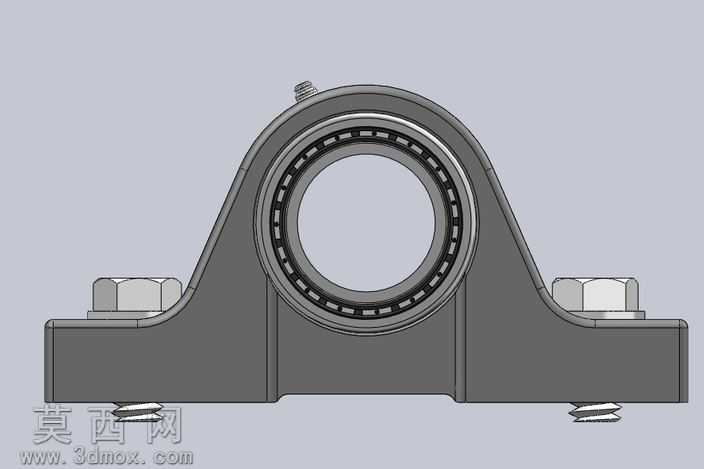

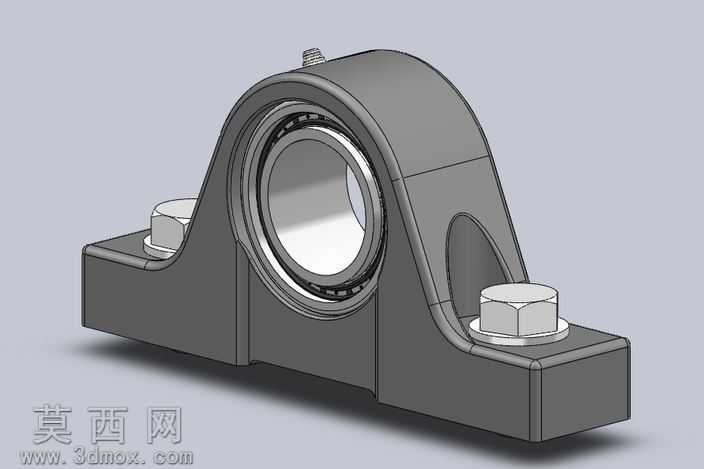

本模型为立式带座外球面轴承的完整装配结构，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循机械设计手册中轴承座的相关尺寸规范，对每个结构特征都做了符合实际加工要求的处理。模型整体采用灰铸铁材质的视觉渲染效果，还原了铸造轴承座的哑光金属质感，配套的六角螺栓、内置滚动轴承则分别做了镀锌件与轴承钢的材质区分，不同部件的表面粗糙度、光影反射效果都做了差异化调整，渲染视角采用斜向等轴测视角，能够清晰展现轴承座的整体轮廓与装配关系。结构设计上，底座为一体式铸造结构，设置了两个对称的螺栓安装沉孔，用于将轴承座整体固定在设备安装基面，底座与轴承容纳腔体之间设置了加强筋结构，有效提升轴承座的径向承载能力，避免受力时出现腔体变形；轴承容纳腔与内置滚动轴承采用过渡配合设计，腔体顶部预留了顶丝安装位，用于装入紧定螺钉实现轴承外圈的周向固定，防止轴承运行过程中出现外圈打滑的问题；内置的滚动轴承完整还原了内圈、外圈、滚动体、保持架的细节结构，滚动体沿滚道均匀排布，保持架的兜孔结构也做了精细化建模，能够直观展现轴承的内部运转逻辑。设计过程中优先考虑了轴承座的安装便捷性与承载稳定性，底座的安装孔间距、腔体中心高都参考常用带座轴承的标准尺寸系列进行设定，能够适配多数常规工况下的传动轴支撑需求，加强筋的位置与厚度经过受力逻辑优化，在尽可能降低整体重量的前提下保证结构强度，避免不必要的材料浪费。模型的各部件均设置了独立的装配约束关系，螺栓与底座沉孔、轴承与腔体、顶丝与腔体螺纹孔都保留了正确的配合关系，可直接用于装配干涉检查、工程图导出，也可作为机械设计教学、传动结构方案演示的参考素材，帮助设计人员快速理解立式轴承座的结构组成与装配逻辑。
