嵌入式数字制冷控制仪表三维设计

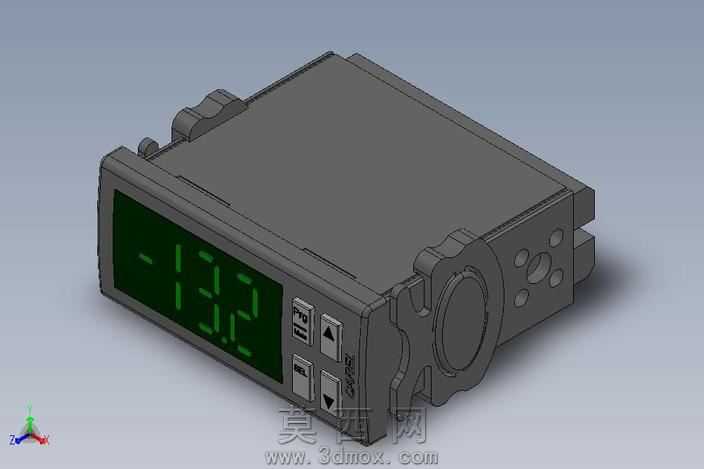

本作品为嵌入式安装的数字制冷控制器三维模型，采用SolidWorks完成全参数化建模，整体还原了工业现场常用的小型数显温控控制器的完整结构与外观细节。建模过程中首先依据工业嵌入式仪表的通用安装尺寸规范，确定了壳体的长宽高基准参数，主体外壳采用一体化拉伸式结构设计，侧面预留了嵌入式安装的卡扣结构，卡扣处做了圆弧过渡与弹性让位结构设计，还原了真实仪表卡入安装面板后的固定逻辑，保证安装结构的合理性与可装配性。正面区域重点还原了数显屏幕与操作按键的布局，屏幕区域做了下沉式边框设计，模拟真实产品的显示屏防护结构，屏幕表面赋予半透明深绿色材质，渲染时添加了绿色发光数码管的显示效果，还原了数码管点亮时的通透质感与数字显示状态，屏幕下方的操作按键按照功能分区排布，分别设置了功能切换键、参数上调键、参数下调键与设置确认键，每个按键都做了独立的凸台结构与表面标识凹槽，还原真实按键的触感区分设计。壳体侧面做了防滑纹理与接线端的预留结构，侧面的圆形调节旋钮区域做了滚花细节设计，周边的固定孔位、散热小孔都按照真实产品的排布规律逐一建模，没有省略细小的结构特征。材质分配上，主体外壳采用哑光深灰色工程塑料材质，调整了材质的粗糙度与漫反射参数，还原工业塑料的磨砂质感；按键部分采用稍浅的灰色塑料材质，与主体外壳形成视觉区分；显示屏部分采用半透明玻璃材质搭配自发光的数码管材质，渲染时通过环境光遮蔽效果突出壳体的拼接缝隙与结构层次，整体光影效果柔和，清晰展现了控制器的各个结构细节。设计过程中充分考虑了工业仪表的人机交互逻辑，按键的大小、间距都符合人工操作的舒适尺寸，屏幕的倾斜角度与显示区域大小适配站立操作时的观察视角，嵌入式的安装结构适配标准的工业控制柜面板开孔尺寸，整体模型结构完整，细节还原度高，可用于制冷设备配套部件的结构展示、控制柜装配模拟以及相关工业控制场景的可视化演示使用。
