角度剖分式轴承座三维结构设计

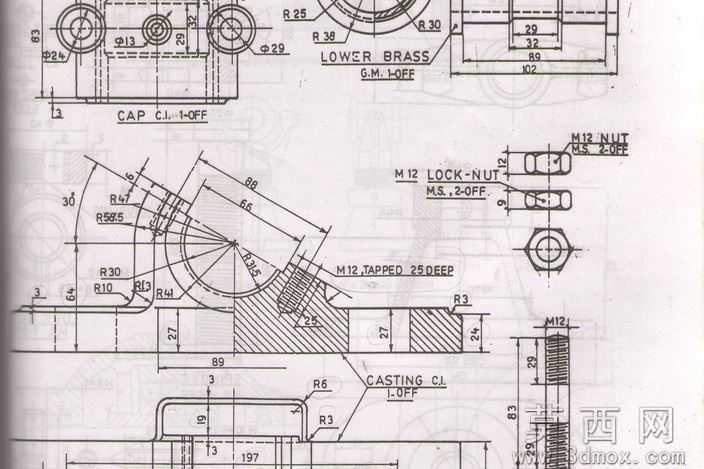

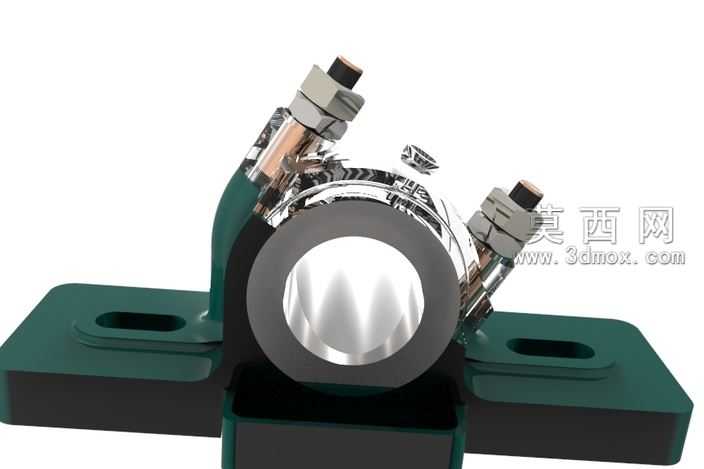

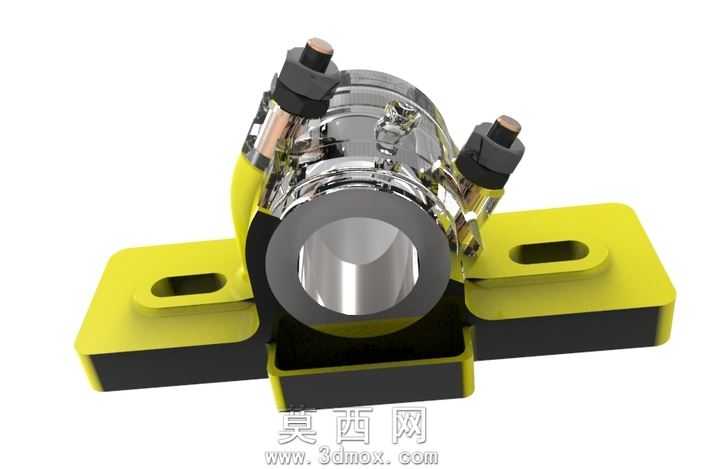

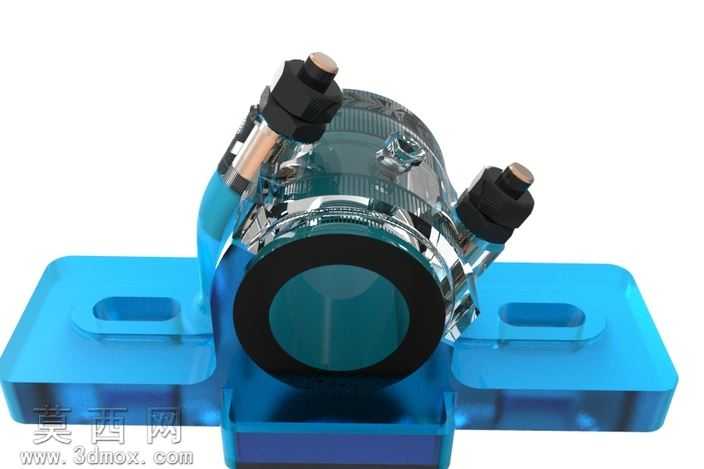

本作品为角度剖分式轴承座的三维参数化建模成果，建模过程严格遵循机械设计规范与实际加工装配逻辑，首先通过草图绘制完成底座安装基准、轴承容纳腔、剖分结合面的轮廓约束，对底座的长圆形安装孔做了对称度与位置度的参数约束，保证安装适配性。建模阶段采用多实体拆分思路，将轴承座拆分为下座体、上盖剖分结构、锁紧调节组件三个独立实体模块，各模块间保留精准的装配配合间隙，剖分结合面设置了定位止口结构，避免装配错位。材质渲染阶段，对底座与上盖主体赋予铸铁材质，调整粗糙度参数还原铸造件的哑光磨砂质感，对锁紧螺栓、调节顶丝等紧固件赋予金属镀铬材质，添加环境反射贴图突出金属件的高光质感，对轴承内圈配合面做了精加工面的材质区分，还原实际零件的表面处理差异。结构设计上，该角度剖分结构区别于传统水平剖分轴承座，剖分面呈特定角度设置，可适配特殊安装空间的轴承拆装需求，无需沿轴向完全拆卸周边传动部件即可完成轴承更换维护；上盖设置的锁紧调节组件可微调轴承预紧间隙，适配不同工况下的轴系同轴度补偿需求，底座的安装孔采用长圆孔设计，允许安装时做小范围位置调整，降低安装基面的加工精度要求。设计过程中对轴承容纳腔做了同轴度校验，保证与轴承外圈的配合公差符合ISO113标准要求，对各连接螺栓孔做了沉头结构处理，避免螺栓突出影响周边部件布置，整体模型保留了完整的参数化特征，可根据实际轴径、载荷需求快速调整尺寸参数生成适配型号，各结构倒角、铸造圆角均按照实际生产工艺要求设置，无尖锐棱角与工艺不合理结构，可直接用于工程出图、装配模拟与3D打印样件验证。
