剖分式滑动轴承座三维结构设计

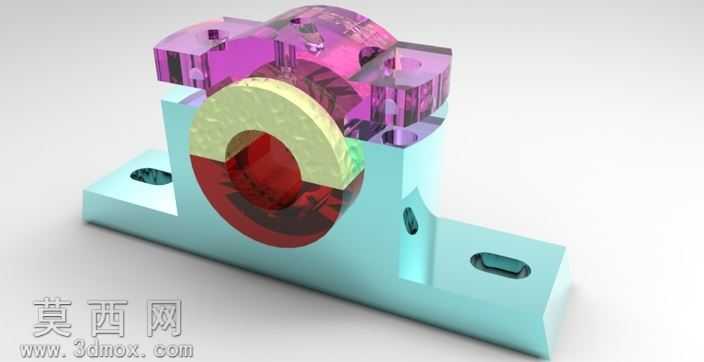

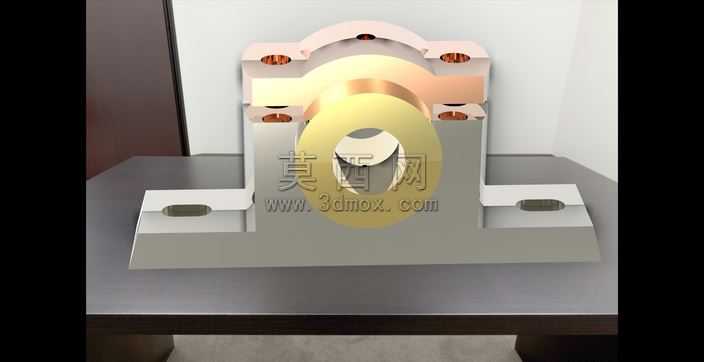

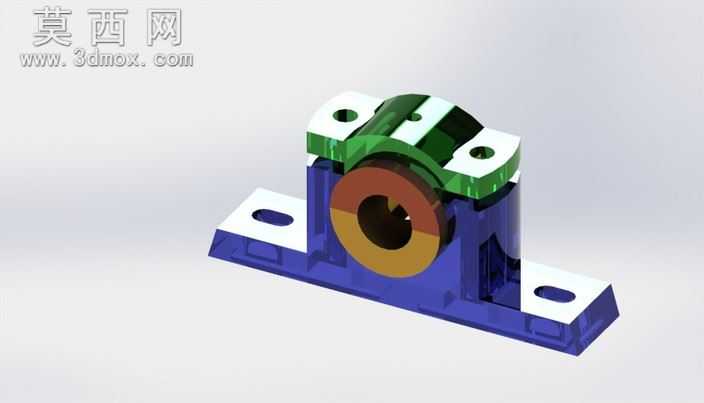

本作品为剖分式轴承座的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制底座安装轮廓，通过拉伸凸台生成带安装沉孔的支撑底座，两个对称分布的长圆形安装孔预留了安装位置调整余量，可适配不同孔距的安装基面。建模过程中严格遵循剖分式轴承座的结构逻辑，将整体拆分为底座主体、上轴承盖、连接螺栓、轴瓦衬套四个独立可拆分的零部件，通过同轴心、重合等标准配合关系完成总装配，还原了剖分结构可拆分检修、无需轴向穿装轴件的核心优势。材质与渲染阶段，针对不同部件匹配对应工业材质属性：底座与轴承盖采用灰铸铁材质，渲染时调整粗糙度参数还原铸铁件哑光磨砂的金属质感，表面做轻微氧化做旧处理贴近实际工业铸件的视觉效果；轴瓦部分采用锡青铜材质，赋予暖金色金属光泽，适当提高反射率凸显铜合金的材质特性；连接螺栓采用标准碳钢材质，做发黑处理的深色金属质感，区分不同功能部件的视觉差异。结构设计上，轴承座的轴承孔采用上下对合的半圆结构，剖分面设置在轴承孔水平中心位置，上下盖结合面做精准贴合处理，保证装配后轴承孔的圆度公差；底座两侧设置加强筋结构连接支撑立板与安装底座，提升整体结构刚性，避免承载时出现立板变形；轴承孔内部预留轴瓦安装位，可适配对应内径的滑动轴瓦，用于支撑长杆类传动轴件，有效降低长杆传动过程中的弯曲挠度，提升轴系运转稳定性。设计思路围绕剖分式轴承座的实用场景展开，相较于整体式轴承座，该剖分结构可在轴系已完成装配的状态下完成轴承座的安装与拆卸，大幅降低设备检修维护的拆装工作量，适用于矿山设备、输送机械、传动生产线等长轴系的支撑场景，建模过程中所有安装尺寸、配合公差均参考通用机械设计标准设定，可直接用于工程参考、教学演示或二次开发设计，渲染输出的效果图清晰展现了各部件的装配关系与材质特征，直观呈现产品的结构特点。
