550直径储罐用螺栓压紧式人孔结构

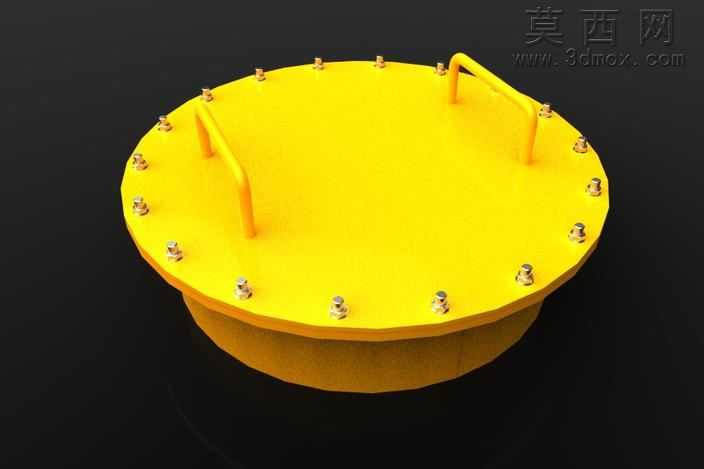

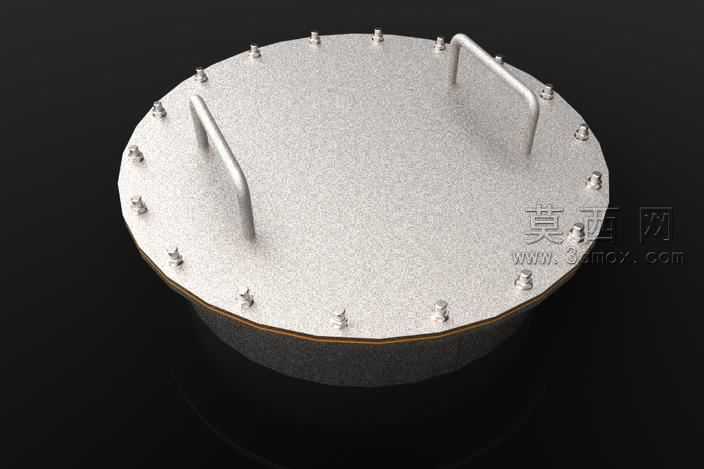

本模型为常压储罐配套的550mm通径人孔结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循常压容器人孔的通用设计规范，对所有配合尺寸进行了公差适配校验，确保各部件装配无干涉。模型整体分为人孔接管、法兰盖、紧固螺栓、操作扶手四个核心部分，建模时首先绘制人孔接管与法兰的旋转基体特征，通过圆周阵列命令完成法兰面螺栓孔的均布排布，共设置18组螺栓连接位，匹配储罐承压后的密封压紧力需求；法兰盖部分采用加厚平板结构，建模时对盖体边缘做了圆弧过渡处理，避免应力集中问题，同时在盖体上表面对称布置两个U型操作扶手，扶手与盖体采用一体化建模方式还原焊接连接结构，扶手的弯折半径、握持直径均按照人工操作的人机工程尺寸设定，满足开关人孔时的施力操作需求。渲染阶段采用亮黄色警示漆材质模拟人孔外表面的防腐涂层效果，材质参数设置了适度的粗糙度与低反光属性，还原工业漆面的真实质感，螺栓部件采用镀锌金属材质，设置了细微的金属高光与表面纹理，区分不同部件的材质差异；背景采用纯黑哑光环境，通过三点布光方式突出人孔的圆形轮廓与结构层次，对法兰面的螺栓阵列、扶手的弯折结构做了重点光影强化，清晰展示各部件的位置关系。设计思路上围绕储罐检修的实用需求展开，550mm的通径尺寸满足人员进出储罐内部检修的通行要求，周向均布的螺栓结构可保证法兰盖与接管法兰之间的密封垫片受力均匀，避免局部密封失效，对称布置的扶手可方便操作人员开合人孔盖，无需额外配置吊装工具，整体结构简单可靠，适配各类常压立式、卧式储罐的检修口配置需求，建模过程中对所有棱角做了工艺倒角处理，还原实际加工生产中的工艺特征，避免模型出现尖锐不合理结构。
