开槽蜘蛛造型机械连接构件设计

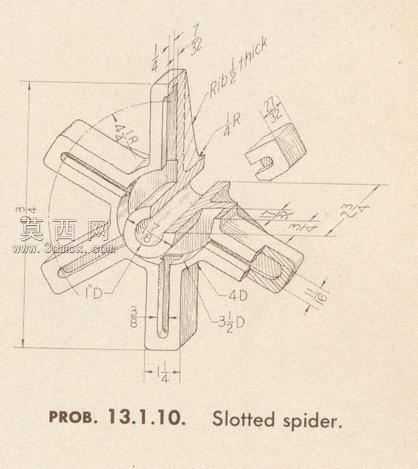

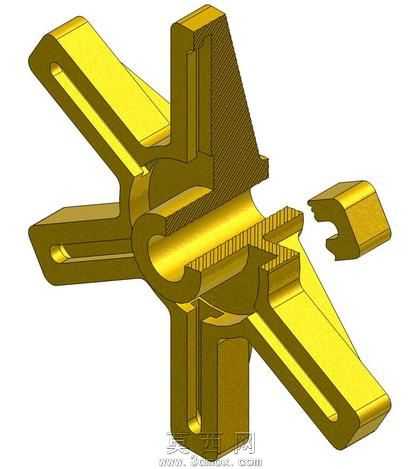

本作品采用SolidWorks进行全参数化三维建模，整体以仿生蜘蛛的多足形态为核心结构原型，在传统多向连接构件的基础上做了开槽优化设计。建模过程中首先完成中心回转基体的草图绘制，通过旋转凸台命令生成核心连接基座，再以中心轴线为基准，均匀阵列生成六个向外延伸的支臂结构，每一条支臂都沿长度方向开设通长的导向槽，槽体边缘做了等半径圆角过渡处理，避免应力集中问题。模型采用半剖展示的渲染方式，将中心基座沿对称面做剖切处理，清晰展现内部的阶梯孔结构、内壁的防滑齿纹细节，以及支臂与中心基体衔接处的加强筋结构，加强筋采用渐变厚度设计，从支臂端部到中心基体逐步加厚，在控制整体重量的同时保证结构强度。材质配置上选用黄铜金属材质，渲染时调整金属粗糙度为0.28，反射强度设置为0.6，还原黄铜构件的哑光金属质感，剖切截面部分单独赋予深色网纹材质，清晰区分实体结构与剖切面，让内部装配结构一目了然。设计思路上，该构件主打多向同步连接功能，六条带槽支臂可分别对接不同方向的外接杆件，槽体结构可实现连接位置的无级调整，相比传统固定孔位的连接零件，适配性更强；中心部位的剖开展示也直观呈现了内部的卡接结构，单独拆分的卡扣零件可与中心基座的齿纹结构配合，实现外接部件的锁止固定，整体结构兼顾了连接稳定性与位置可调性，既可以作为机械组装中的多通连接配件使用，也可作为机械制图教学的典型案例，帮助学习者掌握旋转建模、阵列特征、筋特征、剖切渲染等三维建模的核心操作，理解仿生结构在工业五金配件设计中的实际应用逻辑，掌握金属零件的结构强度优化、应力集中规避的基础设计方法。
