工业用径向摆动支撑连接构件

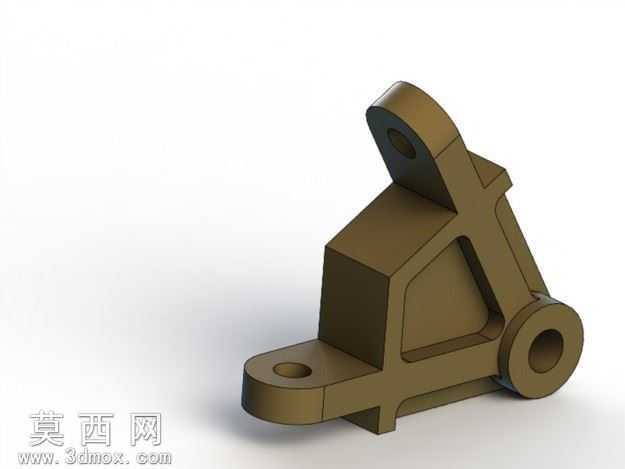

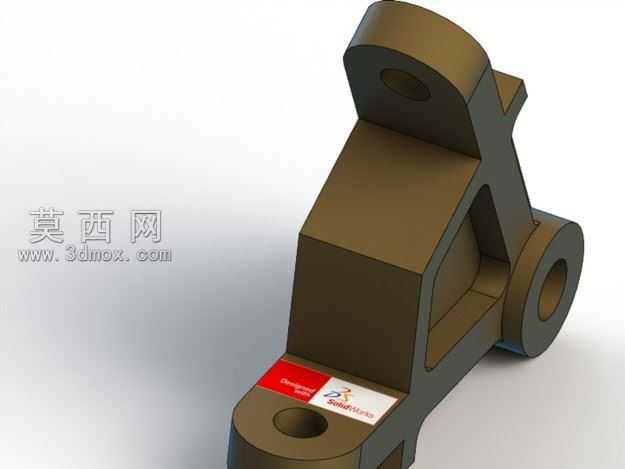

本径向摆动构件采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺要求，对每一处安装孔位、铰接端面、支撑筋板的尺寸进行精准约束，确保各特征之间的装配公差符合通用机械零部件的设计规范。建模初始阶段先完成主体基准面搭建，以底部安装平面为第一基准，确定两个同轴铰接孔的中心轴线位置，再逐步拉伸生成主体块状基座，随后添加斜向支撑筋板结构，在保证构件整体结构强度的前提下，尽可能削减非受力区域的材料厚度，实现轻量化与结构刚性的平衡。材质渲染阶段选用工业常用的铸钢材质效果，调整表面粗糙度参数模拟铸件经喷砂处理后的哑光金属质感，对铰接孔的内圆柱面单独设置精加工面的材质属性，还原机械加工后光滑的表面特征，同时添加柔和的环境漫反射光照，清晰呈现构件各棱边的倒角、圆角过渡细节，避免渲染阴影遮挡关键结构特征。结构设计上，构件底部设置带安装孔的水平固定支耳，用于将整个构件锁紧在设备安装基面；上部设置斜向伸出的单耳铰接座，用于连接动力输入摆杆；侧部设置同轴的双耳铰接端，用于连接从动执行部件，三个连接点位通过三角形筋板结构连成整体，将摆动过程中产生的径向载荷均匀分散到整个主体结构上，避免局部应力集中导致构件变形。设计过程中重点校核了铰接孔的同轴度、安装面的平面度，以及摆动过程中各部件的运动间隙，确保构件在往复径向摆动工况下不会出现运动卡滞、结构开裂等问题，所有非加工面均设置了符合铸造工艺要求的拔模斜度，加工面预留了合理的加工余量，让三维模型可直接对接后续的工程图生成、工艺编制与生产加工环节。
