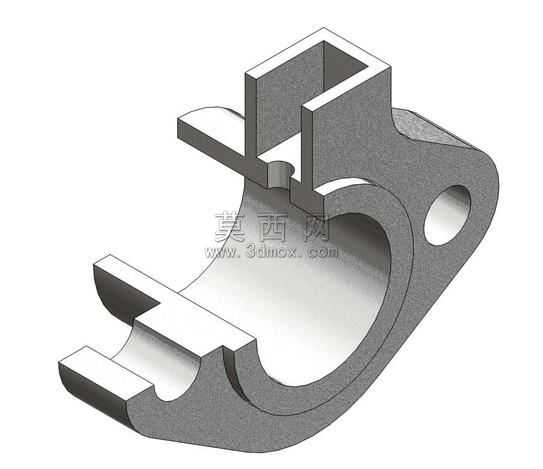

本作品为一款异形夹持连接类金属构件的三维设计成果,建模阶段采用SolidWorks软件完成全参数化特征构建,首先以半圆弧抱合夹持腔体为核心基准特征,通过草图绘制确定圆弧的内径、壁厚参数,再依次拉伸生成主体弧形基体;随后在弧形基体的上部,通过凸台拉伸、切除拉伸特征构建出上方的方形卡槽结构,卡槽的内壁尺寸、槽口深度均按照实际装配对接的公差要求设定,保证与对接方杆部件的配合精度。在弧形基体的侧端,通过拉伸切除生成带圆孔的安装耳板,耳板与弧形主体之间采用平滑圆角过渡,避免应力集中问题,同时在弧形基体的开口侧,设计了三道平行的卡接凸爪,凸爪的端面做了倒角处理,既方便装配时的导向插入,也能提升卡接后的咬合稳定性。材质渲染阶段,为模型赋予了哑光磨砂金属材质,模拟铸铁或粉末冶金件的表面质感,调整材质的粗糙度、金属度参数,还原金属构件在自然光下的漫反射效果,同时添加了柔和的环境光遮蔽效果,清晰凸显出各个结构的棱边、凹槽与曲面过渡细节,让模型的结构层次更加直观。设计思路上,该构件整合了抱合夹持、方槽对接、耳板固定三种连接功能,半圆弧腔体用于抱紧圆柱类杆件,上方方形卡槽用于卡接方形杆件,侧端耳板的圆孔用于穿装螺栓实现侧向固定,三种连接结构集成在单一零件上,减少了装配环节的零件数量,提升了连接结构的集成度;建模过程中所有特征均保留了完整的参数化关联,后续可根据实际装配的杆件尺寸,直接修改对应草图的尺寸参数即可快速生成适配的衍生型号,无需重新构建特征,大幅提升了设计迭代的效率。整体结构的壁厚保持均匀,避免了3D打印或铸造过程中出现的缩孔、变形问题,各个转角处均设置了合理的工艺圆角,既符合机械加工的工艺要求,也能有效降低零件使用过程中的应力集中风险,提升零件的结构强度与使用寿命。
- 全部评论(0)
- 模板大小 431.67 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2009,效果图,STL,其它,
- 软件分类 通用五金配件
