双铰接式金属连接支座结构设计

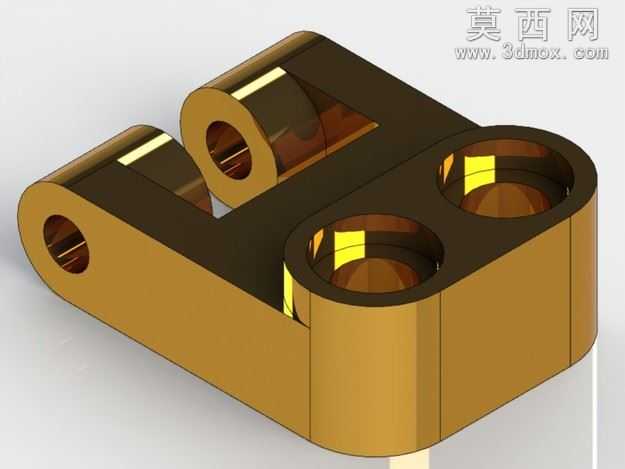

本作品为一款双铰接式金属连接支座的三维建模设计，整体采用一体化成型的结构思路，在三维建模过程中首先通过草图绘制确定主体的外轮廓基准，以拉伸凸台命令生成支座的基体部分，再针对不同功能区域进行特征细化。建模时重点考量了铰接部位的同轴度要求，两处带通孔的铰接耳分别设置在支座的侧端与上部，通孔采用完全贯穿的切除特征生成，孔壁预留了适配销轴的装配公差，保证后续铰接运动时的顺畅度。支座上部的两个沉孔结构采用阶梯式切除命令制作，沉孔的深度与孔径经过参数化校准，可适配对应规格的紧固件安装，实现与其他构件的稳固连接。材质渲染阶段选用了黄铜金属材质，通过调整材质的反射率、粗糙度参数，还原出金属构件的哑光金属质感，同时对孔口、棱边位置添加了微小的倒角特征，既消除了建模过程中的尖锐棱角，也符合实际五金零件的加工工艺要求，避免应力集中问题。整体结构的受力路径经过合理规划，铰接耳与主体连接处做了加厚过渡处理，提升构件的整体抗载荷能力，建模过程中所有特征均采用全参数化驱动，方便后续根据实际装配需求调整各部位的尺寸参数，模型的结构细节完全遵循机械加工的工艺逻辑，不存在无法落地生产的异形结构，可直接用于后续的工程图导出、数控加工编程或者3D打印验证，也可作为机械传动系统中铰接支撑部位的通用构件参考，适配多种需要转动连接的机械装配场景。
