带辊筒输送台面的剪叉式液压升降台

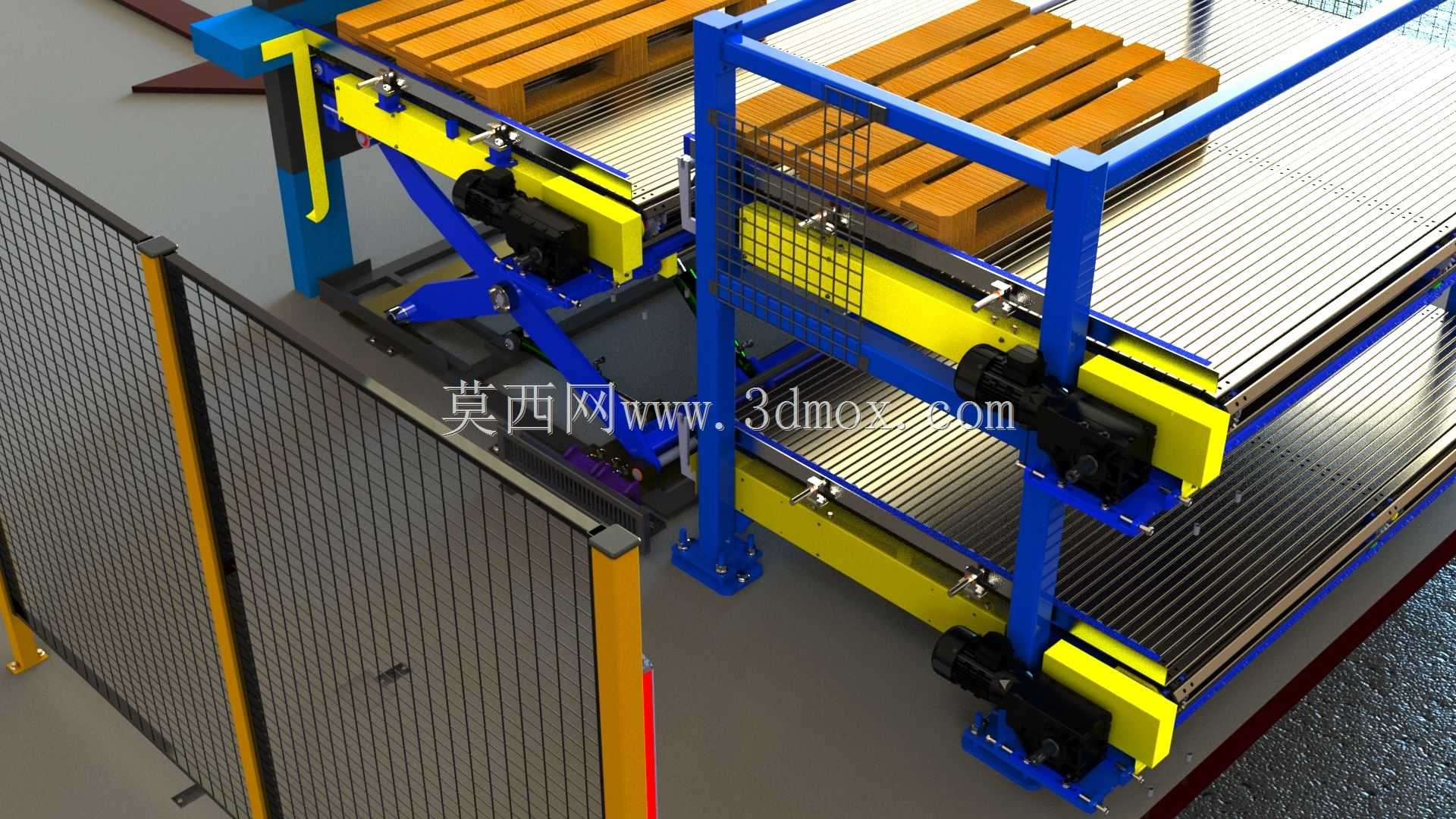

　　这款剪叉式升降设备的设计初衷，是解决生产车间、仓储库区中不同高度工位间的物料转运与高度差衔接问题，尤其适配托盘类载具的短距离输送与举升作业，在流水线接驳、工装台高度适配、货物装卸位调整等场景下都能发挥作用。区别于常规固定台面的剪叉升降机，这款设备的台面集成了辊筒输送结构，当举升到位后，可直接对接同高度的输送线体，无需额外配置移载机构就能完成托盘的横向输送，减少了中间转运环节的人工介入，也避免了叉车反复对位带来的作业效率损耗。

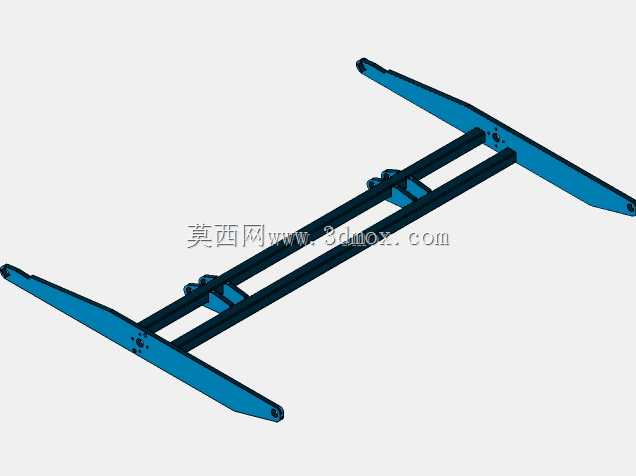

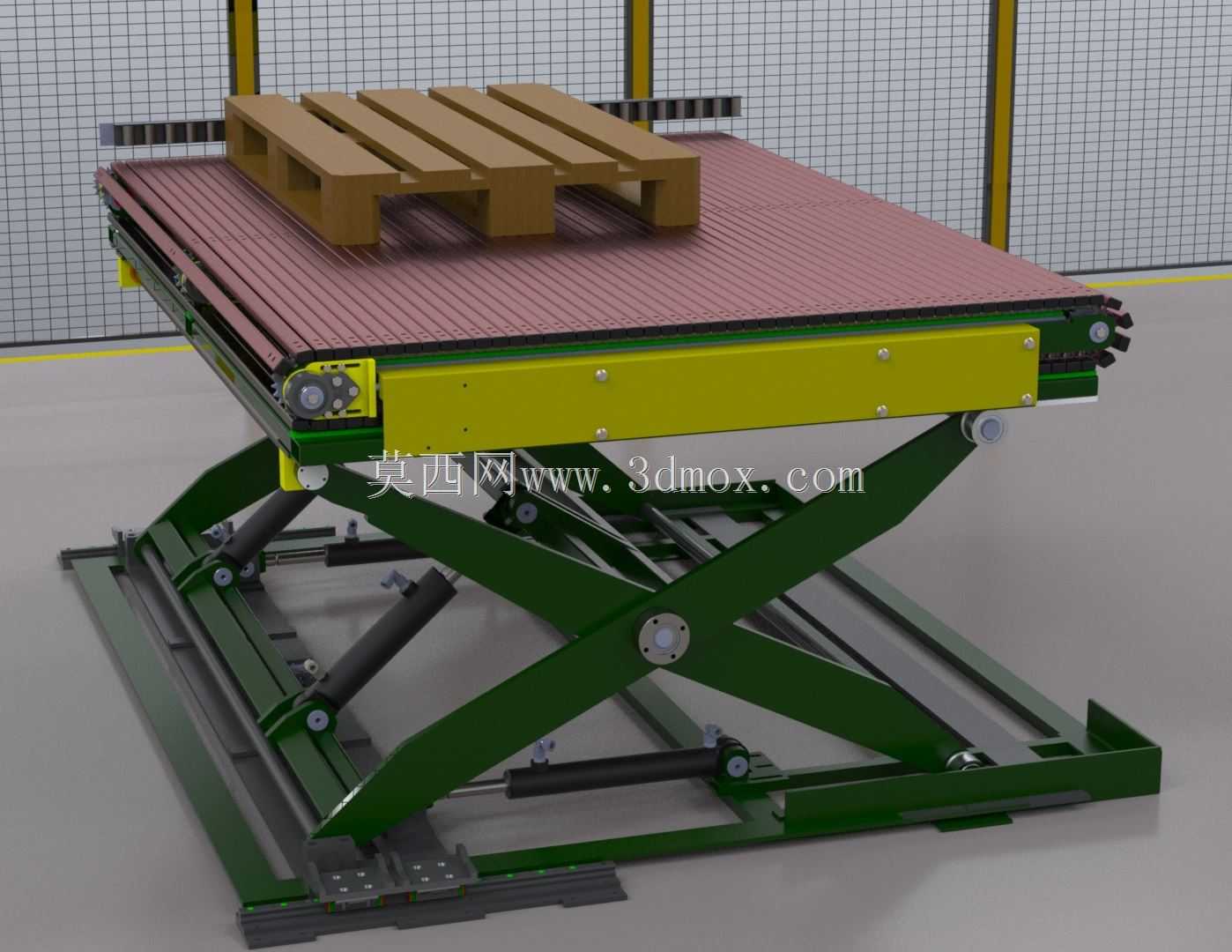

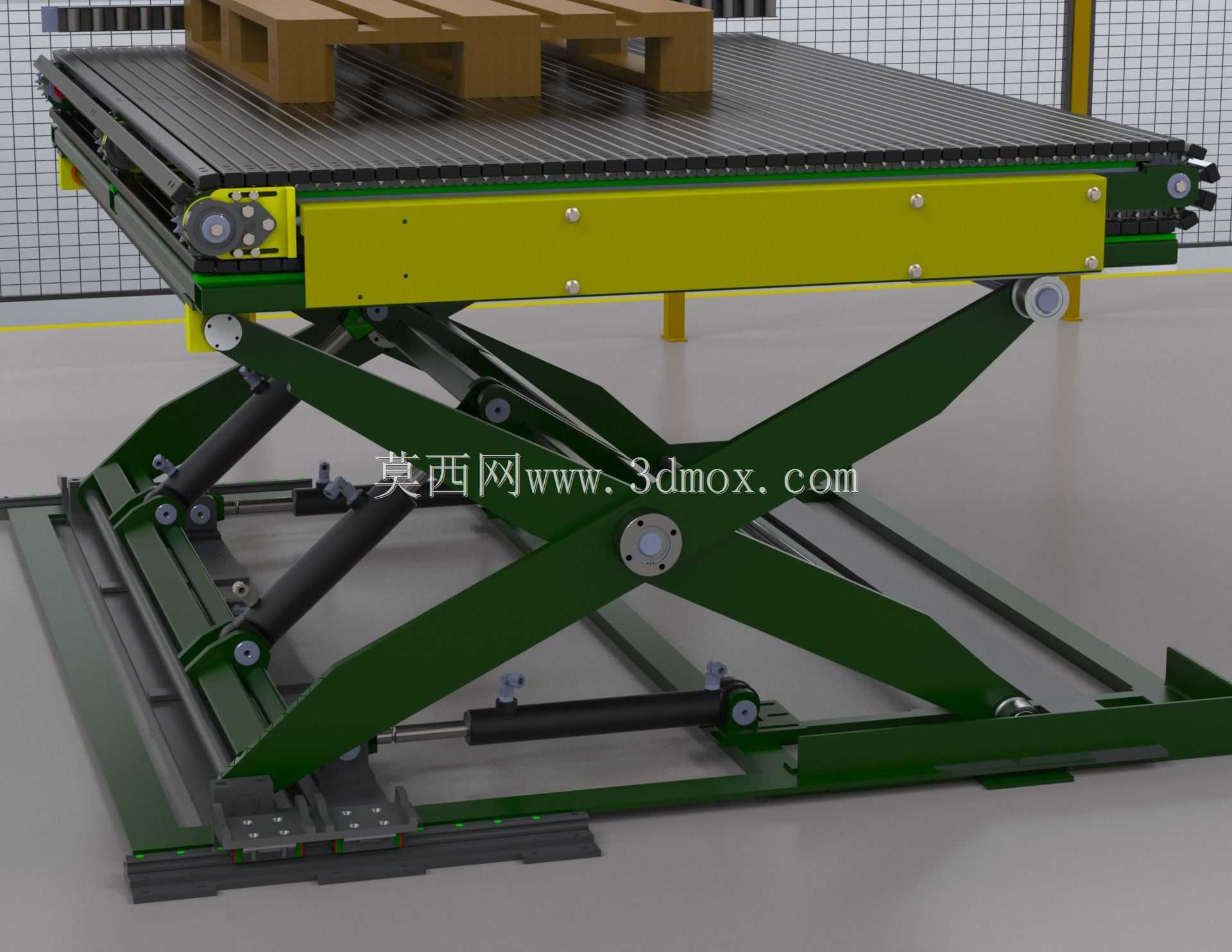

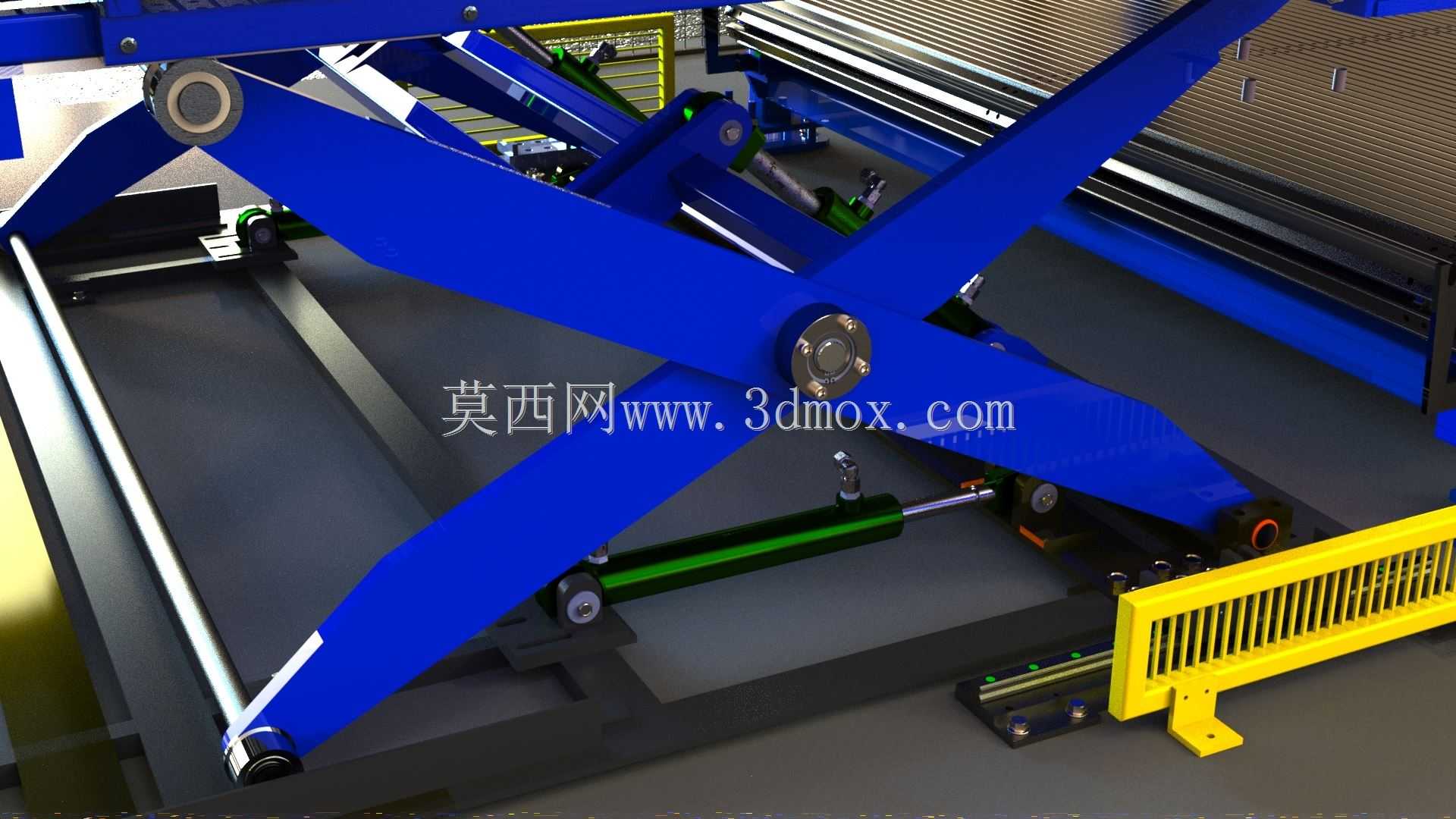

　　从结构设计逻辑来看，剪叉臂采用双组对称交叉的箱型型钢焊接结构，铰接点全部配置自润滑轴承与高强度销轴，避免长期重载下铰接位出现旷量，保障升降过程的运行平稳性。驱动单元采用双液压缸同步驱动的布局，液压缸铰接在剪叉臂的中段受力点，相比端侧驱动的结构，能有效降低液压缸的额定推力需求，同时避免单侧受力带来的剪叉臂偏载变形问题，液压管路内置在剪叉臂的型钢空腔内，既可以避免作业过程中管路被剐蹭破损，也能让设备整体外观更整洁，减少积尘死角。设备底部的安装框架预留了标准的地脚螺栓安装孔，同时框架两侧配置了可调式水平支撑脚，在地面平整度存在偏差的安装场景下，可通过支撑脚快速调整设备水平度，无需额外加工安装基础，降低现场安装的施工成本。

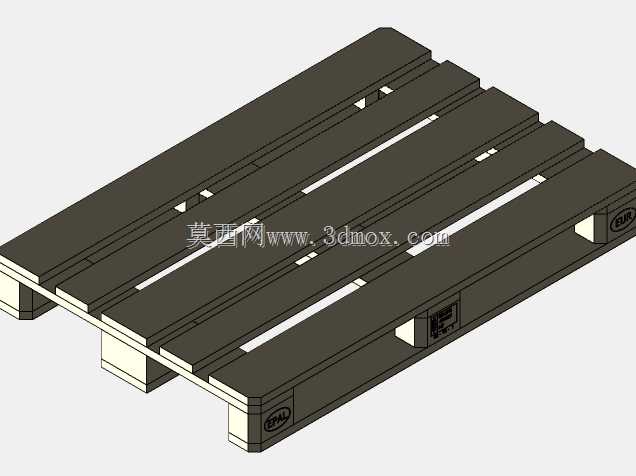

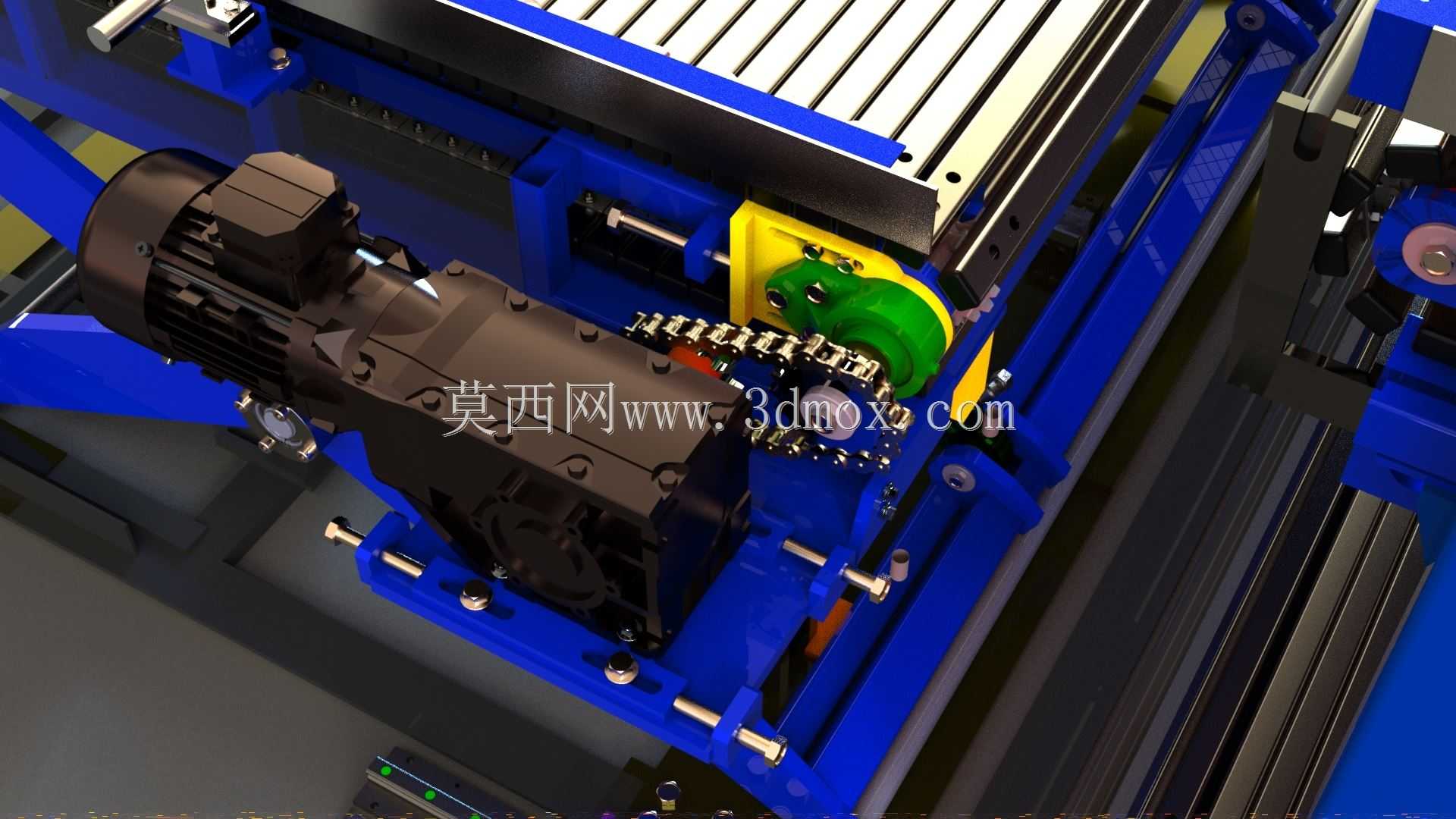

　　台面部分的辊筒采用密排布置，辊筒间距适配标准木托盘、塑料托盘的底部支撑梁尺寸，避免托盘输送过程中出现卡滞、下沉的问题，辊筒端部配置链轮传动结构，由台面侧方安装的减速电机统一驱动，输送速度可根据实际产线节拍调整，适配不同作业节奏的生产场景。台面周边预留了安全护栏的安装螺孔，若作业场景存在人员靠近的风险，可直接加装标准护栏与安全联锁装置，当护栏未完全闭合时，设备无法启动升降与输送动作，从结构层面规避安全风险。设备的升降行程设计覆盖了常规车间从地面到1.2米作业高度的常用区间，完全收缩时的台面高度与常规地面输送线高度匹配，伸出后可对接不同高度的工装台、货架层或者货车装卸位，适配性较强。

　　在设计建模过程中，所有零件都按照实际加工公差进行装配校验，剪叉臂的铰接点同轴度、液压缸的安装位角度、辊筒的平行度都做了装配干涉检查，确保虚拟装配状态下不存在运动卡滞的问题。考虑到设备长期重载作业的需求，所有受力结构件都做了有限元受力校核，在额定载荷状态下，剪叉臂的最大变形量控制在允许范围内，不会因为长期负载出现结构疲劳变形。设备的液压系统预留了过载溢流阀与防爆阀接口，当液压管路出现意外破损时，防爆阀可瞬间锁止油路，避免台面快速下坠引发安全事故，同时液压站的安装位设置在底部框架的侧方，预留了足够的维护操作空间，日常更换滤芯、检修液压阀件时无需拆解主体结构，降低后期维护的难度。

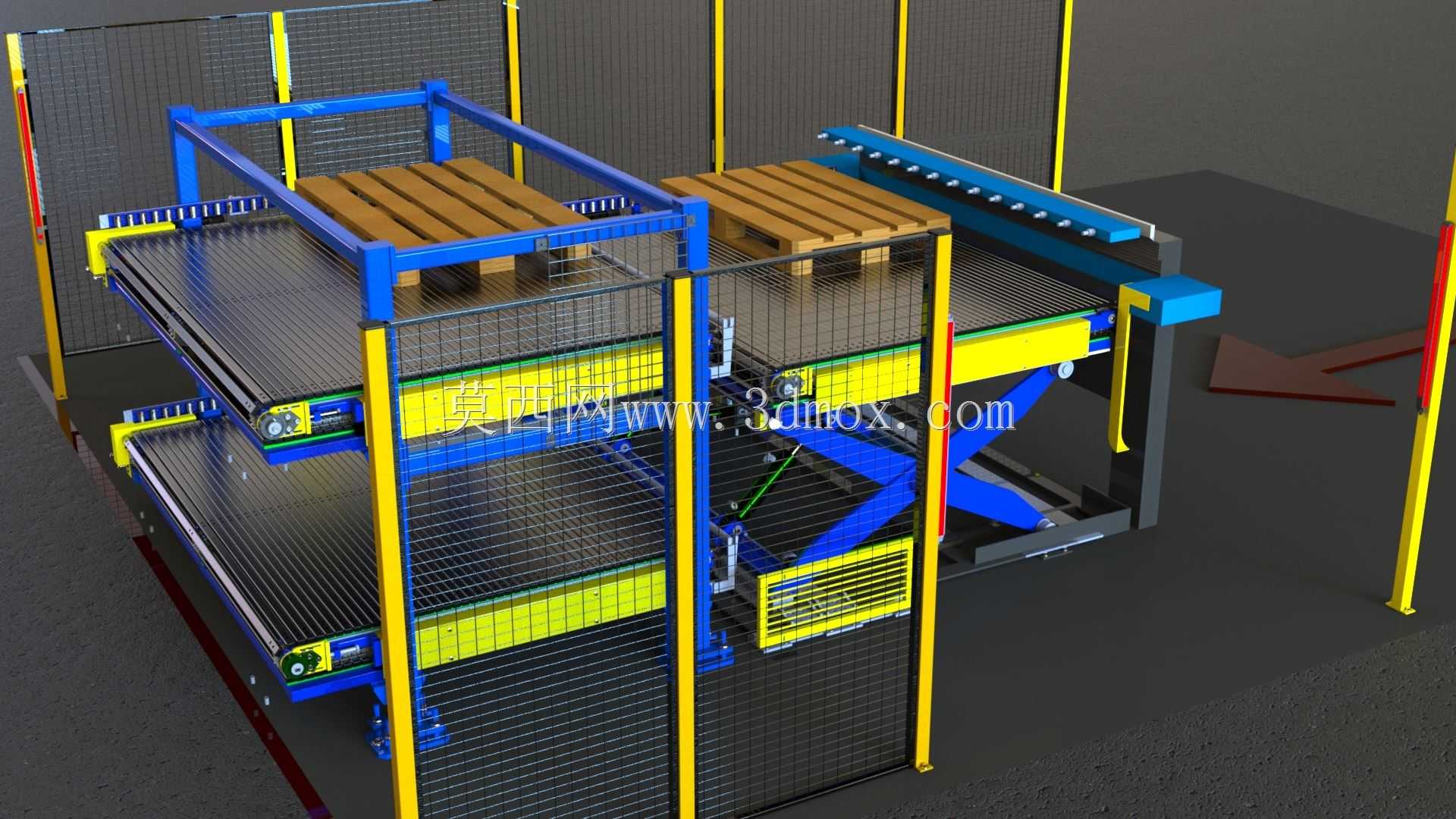

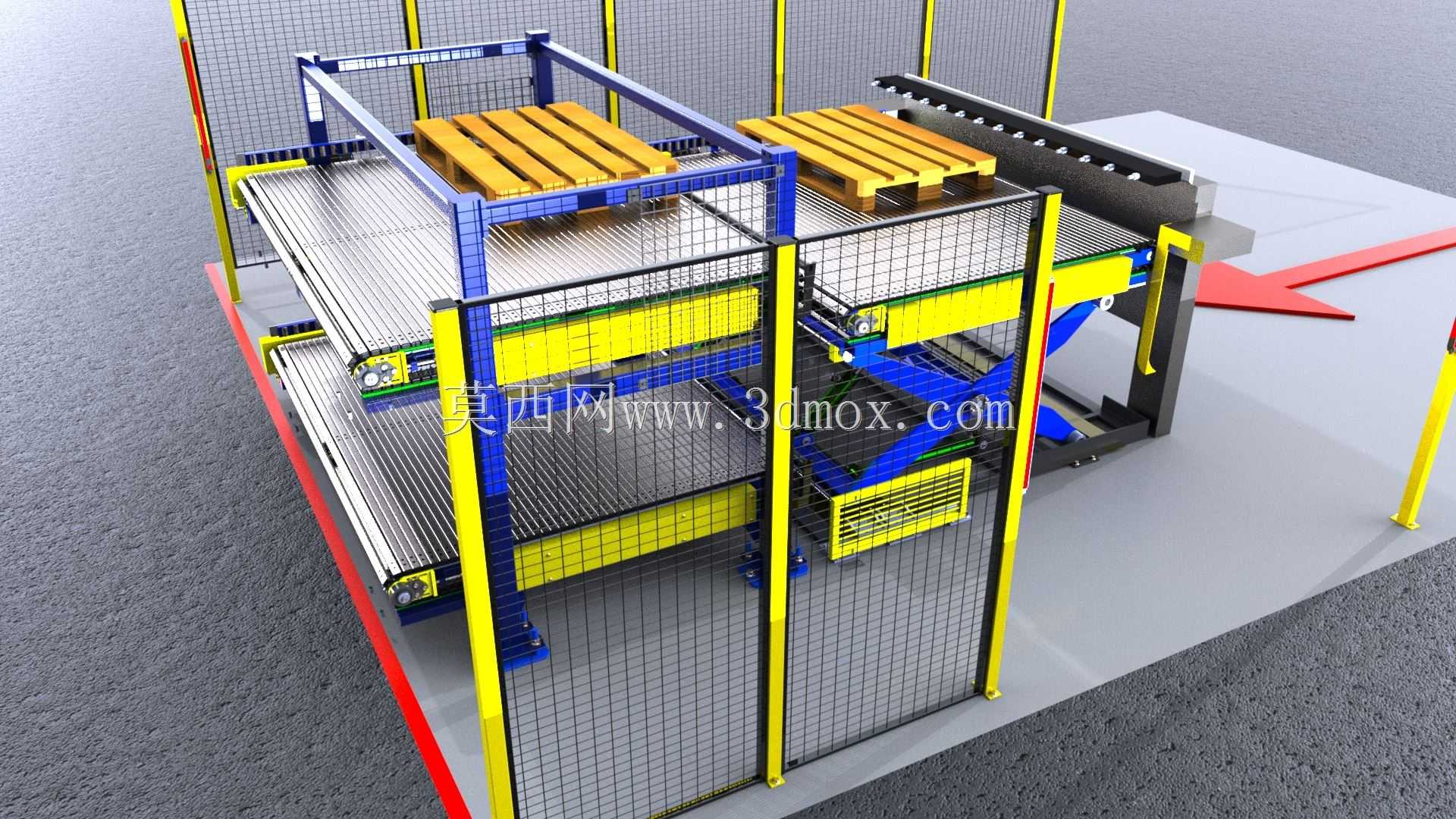

　　这类带输送功能的剪叉升降台，相比单一功能的升降设备，更适合集成在自动化物流输送线中，作为不同高度线体的接驳节点使用，也可单独作为可升降的作业工装台使用，根据实际生产需求调整台面高度，适配不同身高操作人员的作业姿态，减少长期弯腰作业带来的职业损伤。设备的整体外形尺寸在设计时充分考虑了车间通道的通行宽度，完全收缩状态下可通过手动液压叉车转运，无需大型吊装设备就能完成车间内的位置调整，适配多工位灵活作业的需求。
