垂直带式输送线配套托盘提升设备结构

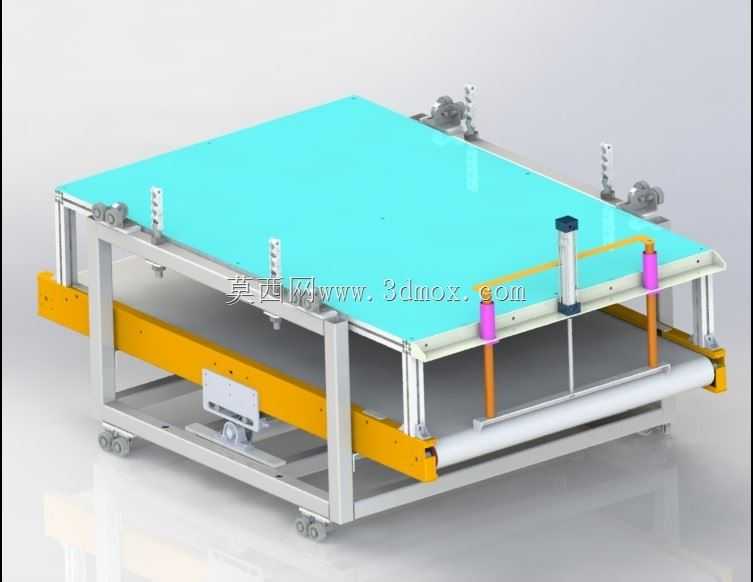

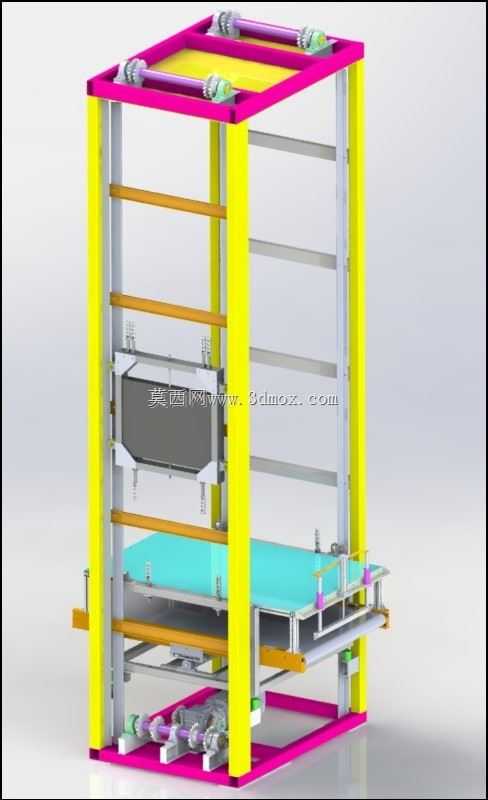

　　这套托盘提升结构主要适配多层垂直带式输送系统的跨层转运需求，常见于电商仓储拆零拣选线、汽车零部件厂内工序间转运、食品包装整线成品码垛前段的物料垂直流转场景，解决不同楼层或者不同高度输送线之间的托盘载物自动转运输送问题，替代传统人工叉车跨层转运的低效作业模式，适配整线自动化连续运行的节拍要求。从功能实现逻辑来看，设备采用四柱导向的框架承载结构，四根竖直布置的导向立柱作为整体承载基础，顶部设置同步传动辊组，通过传动轴连接两侧的升降牵引构件，保证两侧升降动作完全同步，避免托盘升降过程中出现偏载卡滞的问题。中间的承载平台采用防滑平板结构，平台边缘设置定位挡边，能够适配标准尺寸的工业塑料托盘、木托盘的放置需求，

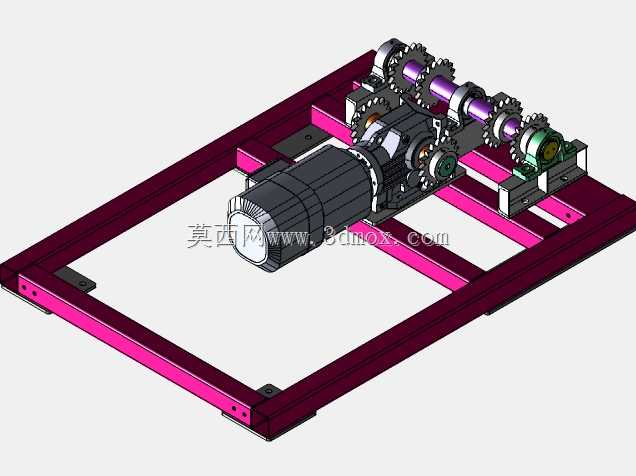

　　平台两侧设置与进出料输送线对接的过渡辊道，当平台运行至对应楼层的输送线高度时，过渡辊道可与线体辊道无缝衔接，实现托盘的自动进出，无需额外设置对接推料机构，简化了整线的控制逻辑。底部设置驱动安装位与张紧调节结构，驱动单元采用卧式布置方式，通过链传动或者同步带传动连接顶部的传动辊组，张紧结构可在设备长期运行出现牵引构件松弛时进行张紧量调节，降低后期维护的操作难度。设计过程中优先考虑了设备的安装边界适配性，整体框架采用模块化拼装结构，四根立柱与上下框架、中间横撑均采用螺栓连接，无需现场焊接作业，可根据现场实际的层高需求调整立柱的分段长度，适配2米到6米不等的提升高度需求，

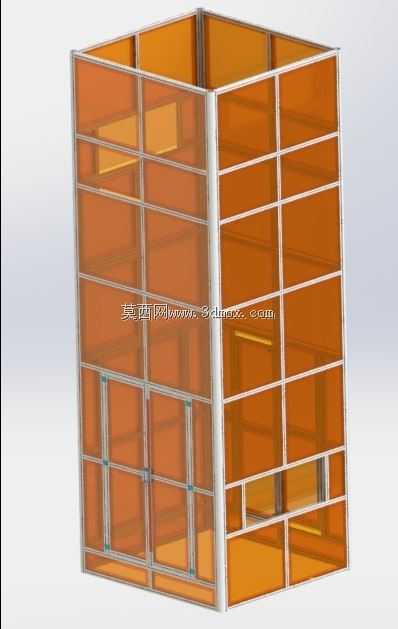

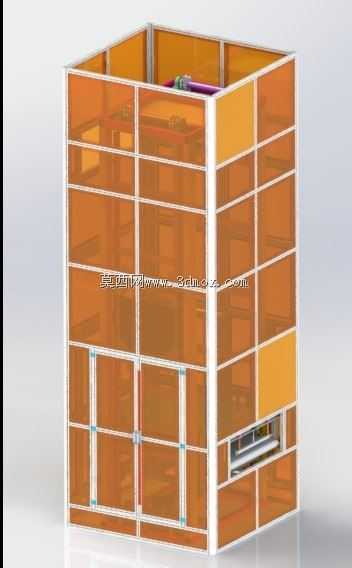

　　设备整体的占地宽度控制在进出料输送线宽度加两侧导向立柱的安装余量范围，深度方向仅需预留托盘长度加驱动单元的维护空间，可直接嵌入现有输送线的布局中，无需对现有车间布局做大规模改动。导向立柱表面做了硬化耐磨处理，升降滑座与立柱之间采用自润滑导向块配合，无需频繁加注润滑脂，降低日常维护频次，滑座与承载平台之间采用浮动连接结构，可抵消加工与安装过程中产生的形位公差，避免升降过程中出现卡涩异响。顶部的传动辊组采用带座轴承安装，轴承座设置在可调节的安装板上，可在装配过程中调整辊组的平行度，保证牵引构件运行过程中不会出现跑偏问题。安全防护层面，框架四周可根据现场需求加装防护网或者防护板，避免人员意外伸入升降运行区域，

　　设备上下极限位置设置硬限位挡块与电气限位开关，双重防护避免平台超程运行，同时可在每层对接位置设置安全门锁，当平台未到达对接位置时，对接位置的防护门无法打开，保障现场作业安全。在实际选型适配过程中，可根据输送托盘的额定载重调整牵引构件的规格、驱动电机的功率以及导向立柱的截面尺寸，标准配置下可适配单托1吨以内的载物托盘转运需求，升降运行速度可根据整线节拍在0.1m/s到0.3m/s范围内调整，满足不同产能的生产线流转需求。设备的进出料方向可根据现场布局做同向进出、异侧进出或者90度转角进出的适配调整，承载平台上的对接辊道可根据对接的输送线类型更换为皮带面、链条面或者滚筒面，适配不同类型的输送线对接需求，无需对主体框架结构做改动，具备较强的场景适配能力。
