汽车升降机用蜗轮齿轮箱齿轮电机结构

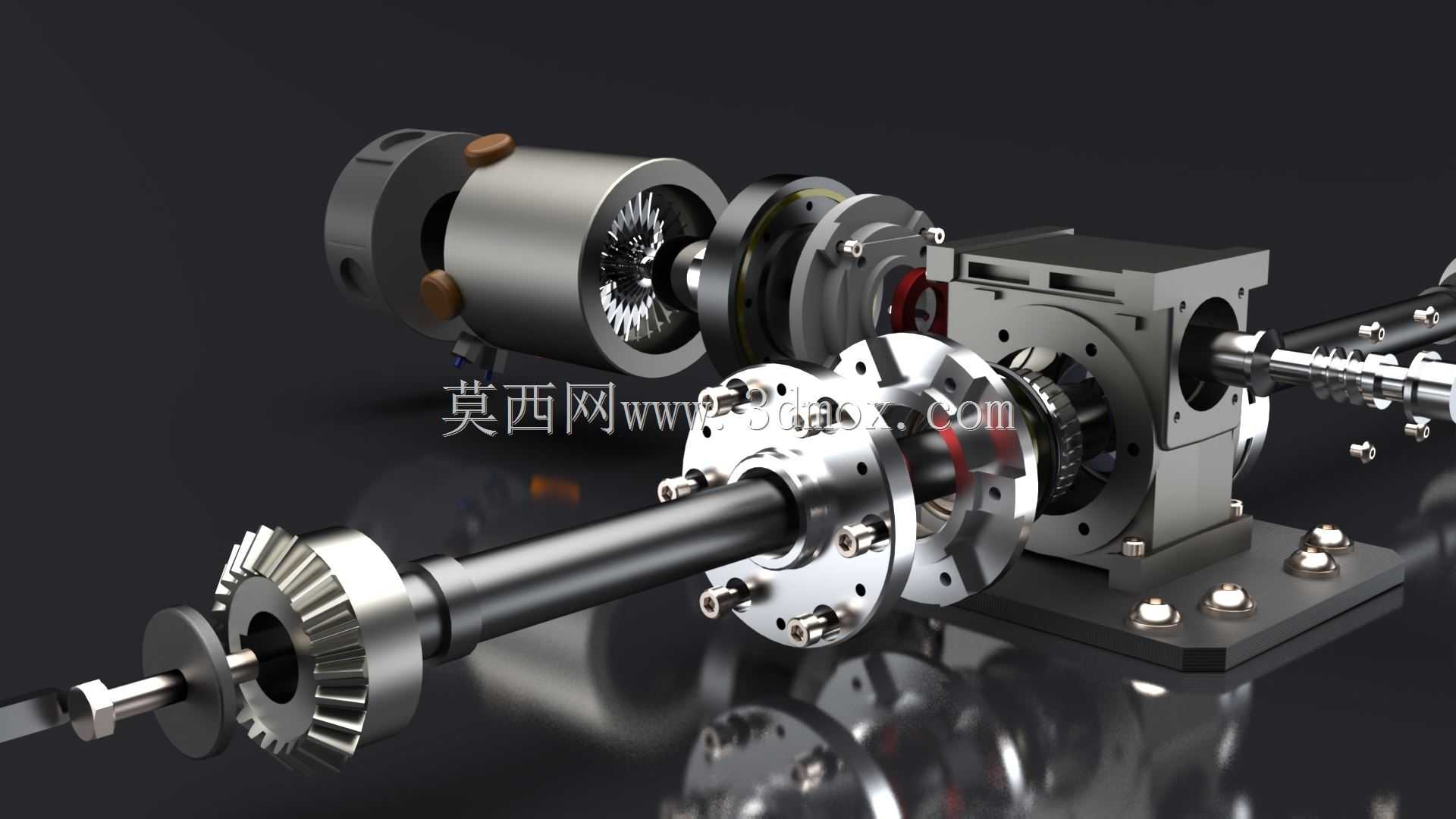

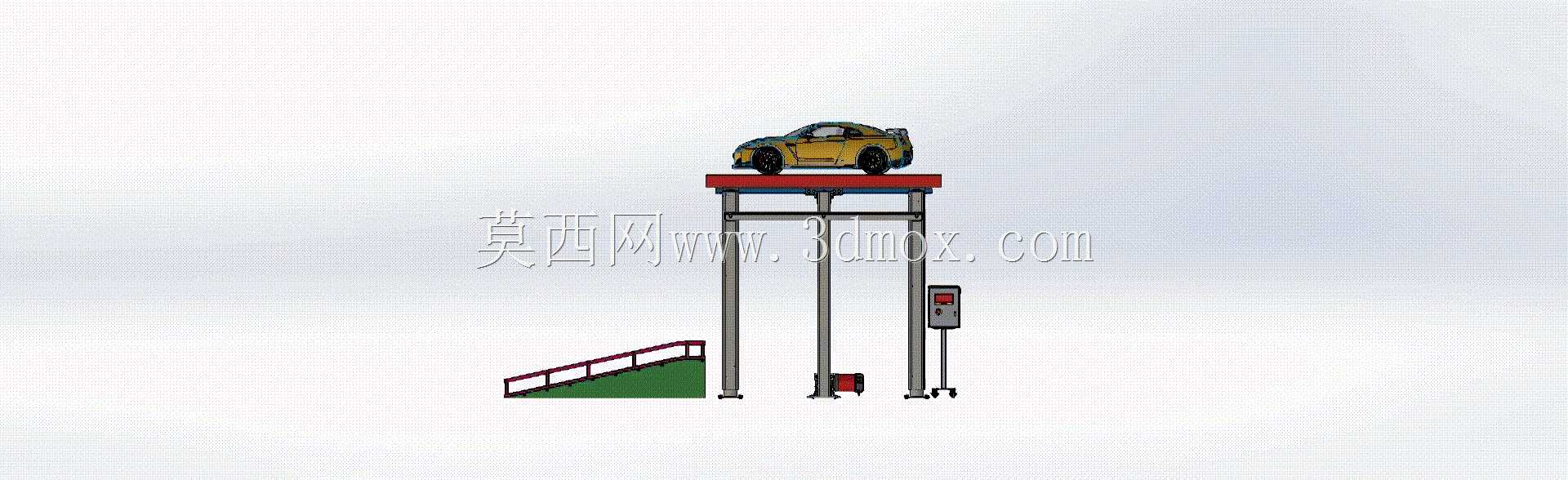

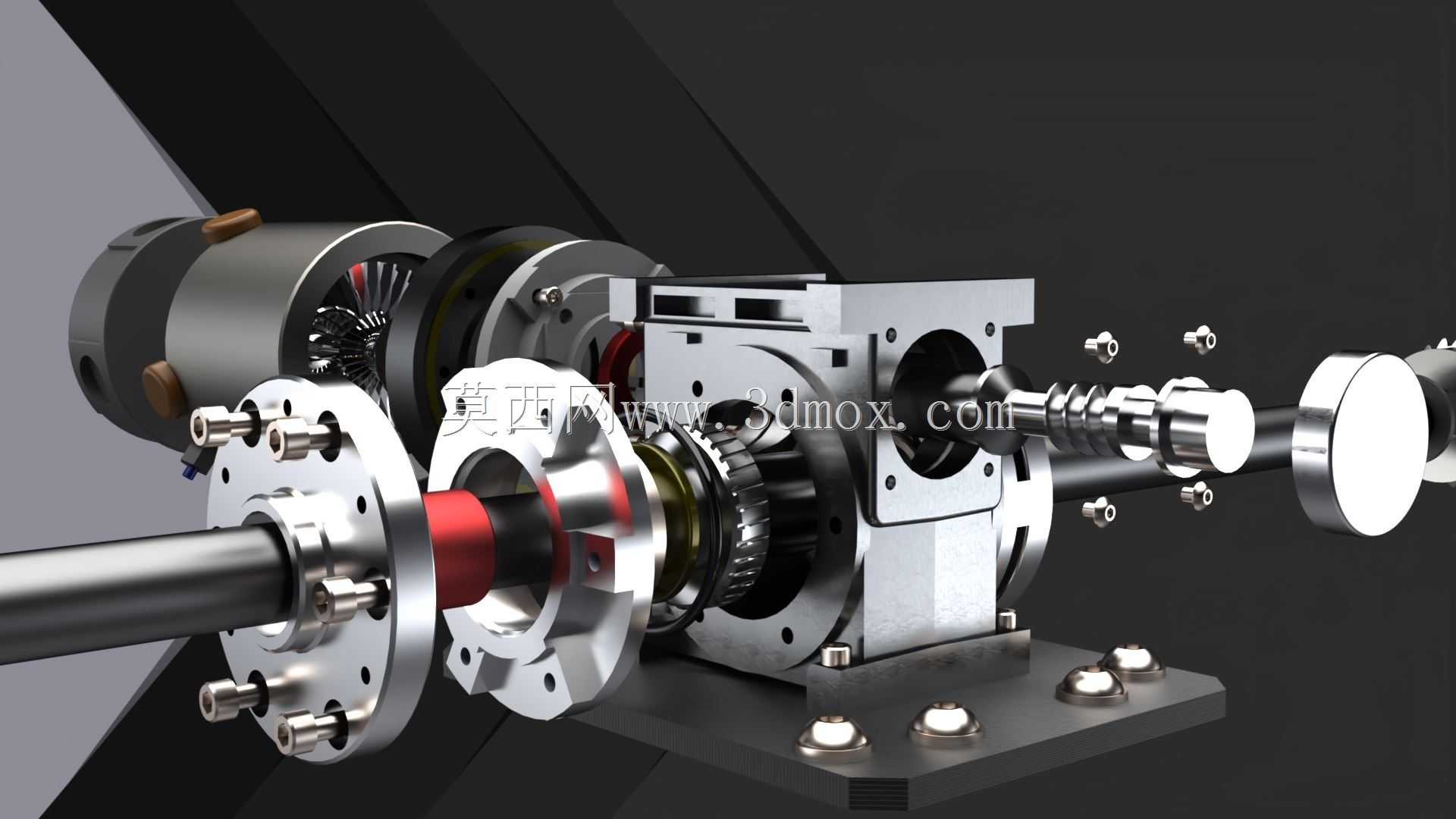

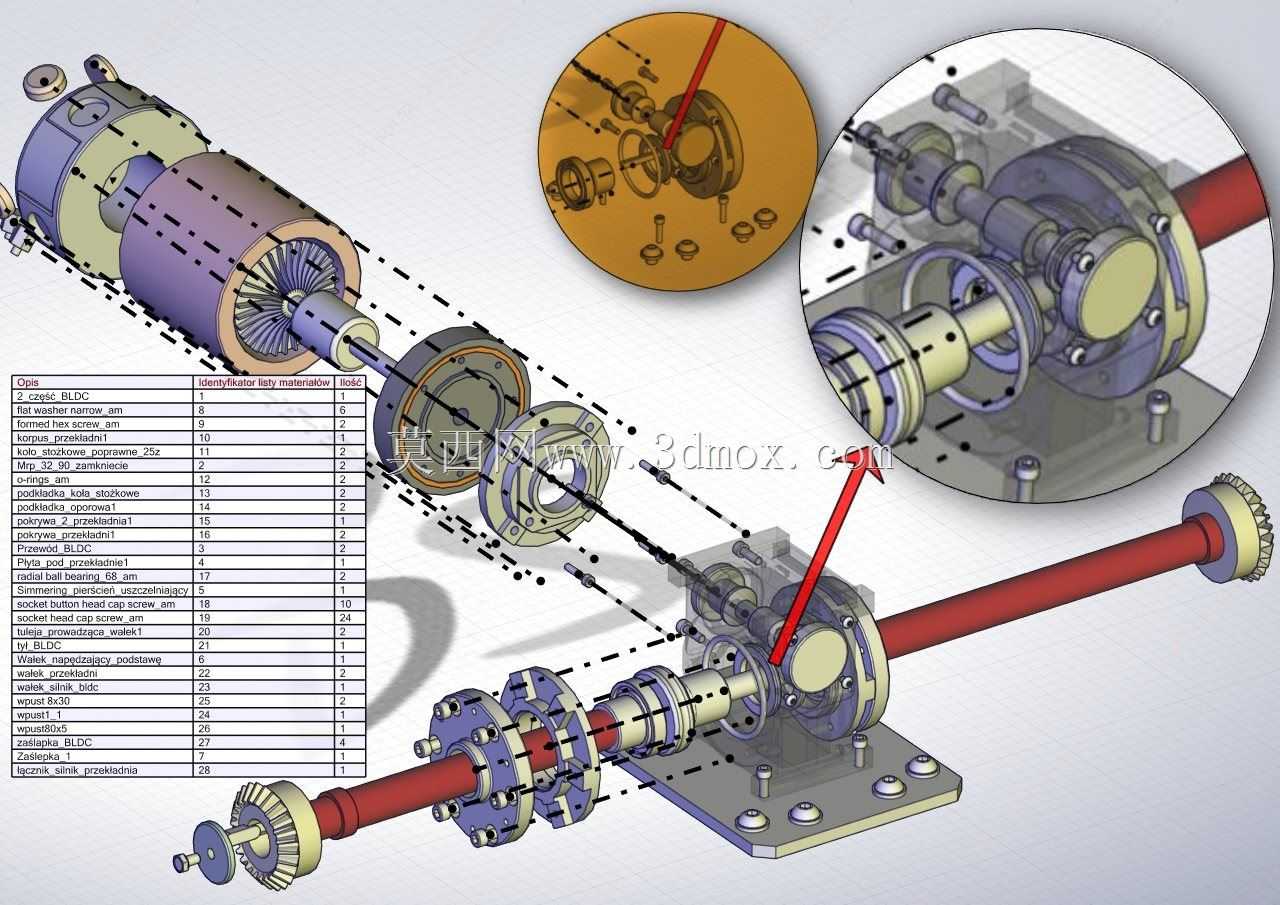

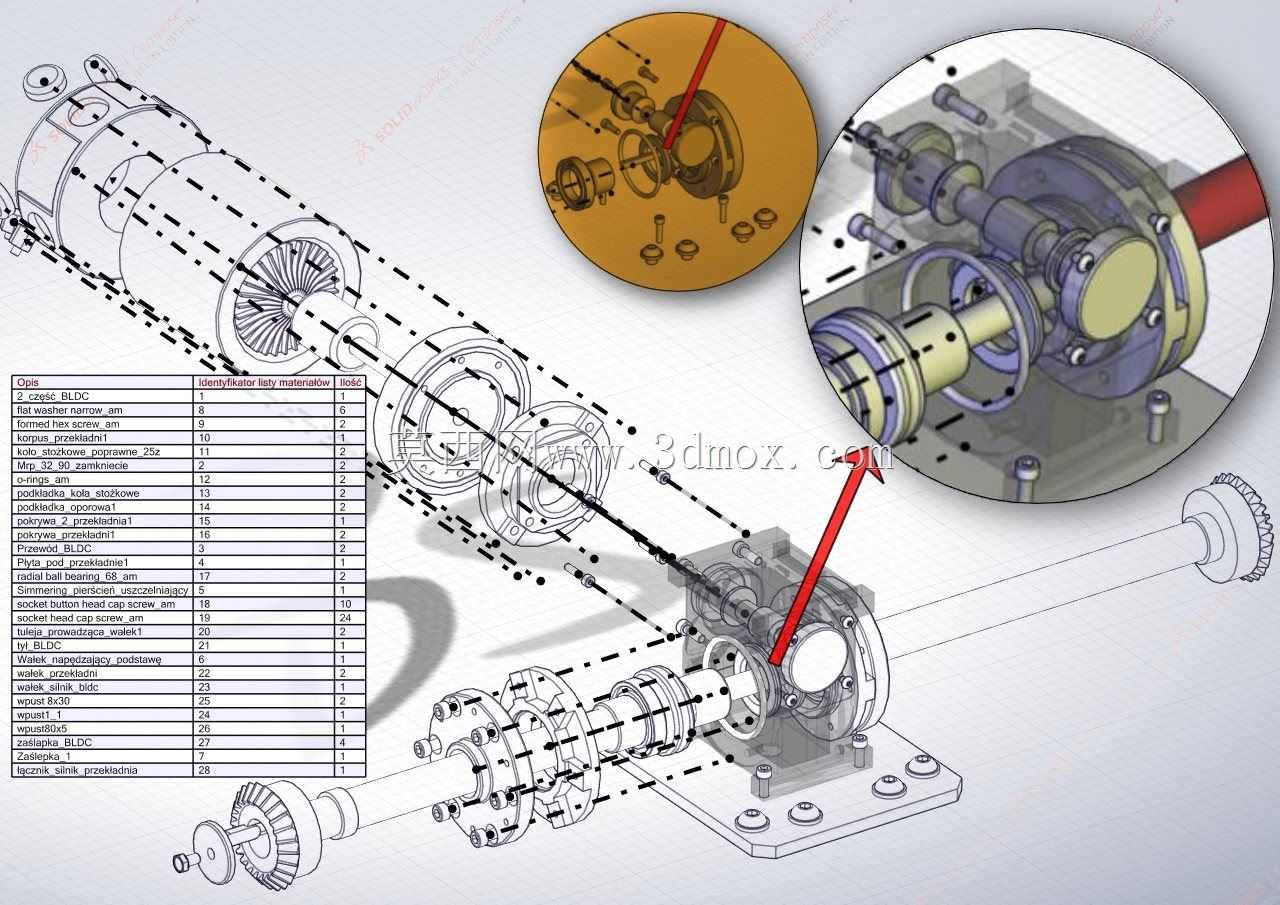

　　这套传动组件主要面向汽车升降作业场景配套使用，作为车载升降机构的核心动力传递单元，承担着动力输入、转速匹配、扭矩放大的核心作用，可直接适配剪叉式、臂架式车用升降机的动力端安装需求，为升降动作提供稳定可靠的动力输出。整套总成共包含近两百个独立零件，从动力输入侧的电机连接法兰，到中间减速级的蜗轮蜗杆、直齿圆柱齿轮啮合副，再到输出端的轴系支撑、轴承定位结构，全部按照实际装配约束完成配合设计，各零件间的公差配合、装配间隙均参考通用机械设计规范设定，可直接用于结构参考、装配模拟以及后续的加工出图参考。

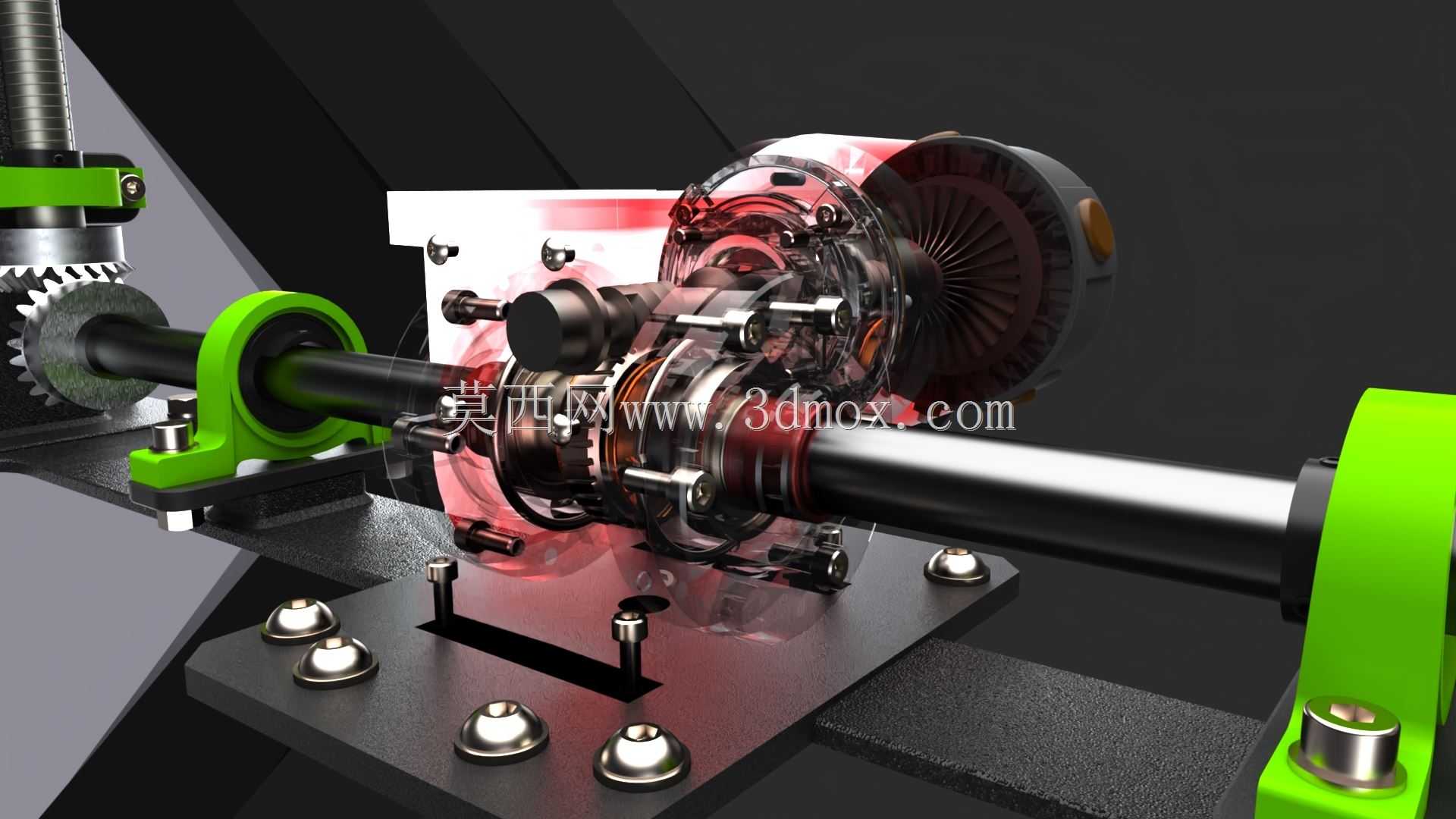

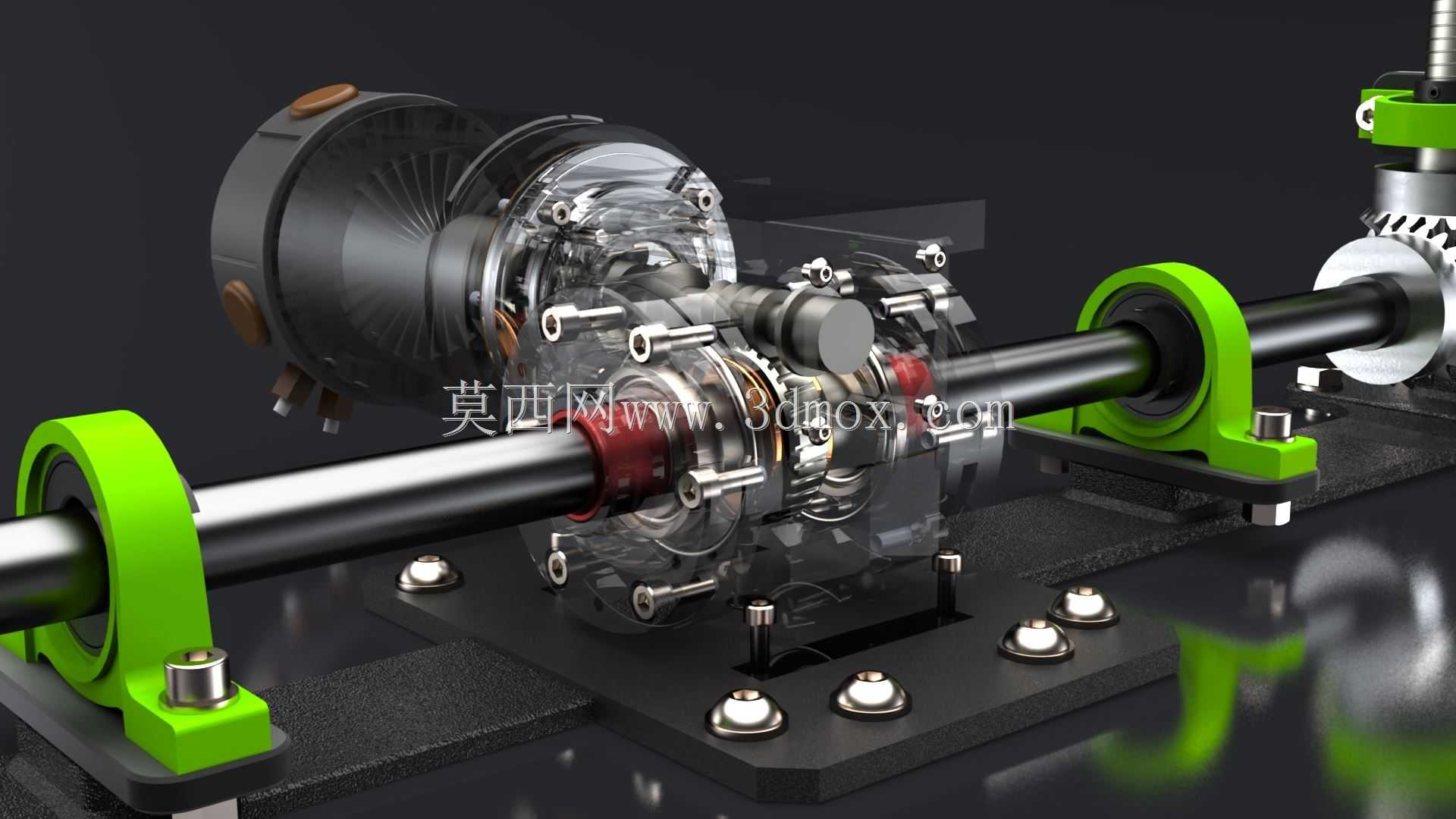

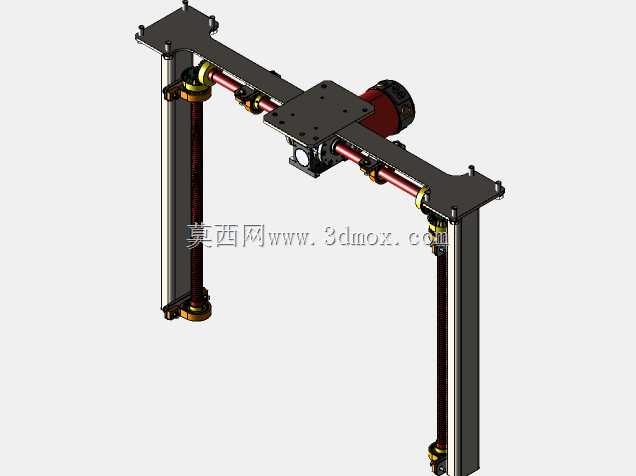

　　从实际使用场景来看，这类集成了齿轮减速结构的电机单元，不需要额外搭配独立减速箱即可完成动力匹配，能够大幅缩减升降机构的整体安装空间，尤其适合车载设备对安装体积有严格限制的场合。设计过程中优先考虑了轴系的支撑刚度，输入轴、中间传动轴、输出轴分别采用不同规格的深沟球轴承做径向支撑，同时在齿轮啮合的轴向位置预留了合理的窜动间隙，避免加工误差导致的齿轮卡滞、运转异响问题。输出轴端采用带座轴承作为外部支撑结构，安装座上预留了标准螺栓固定孔位，可直接通过螺栓锁紧在设备安装基板上，不需要额外加工定制支撑座，能够有效降低现场安装的调整工作量。

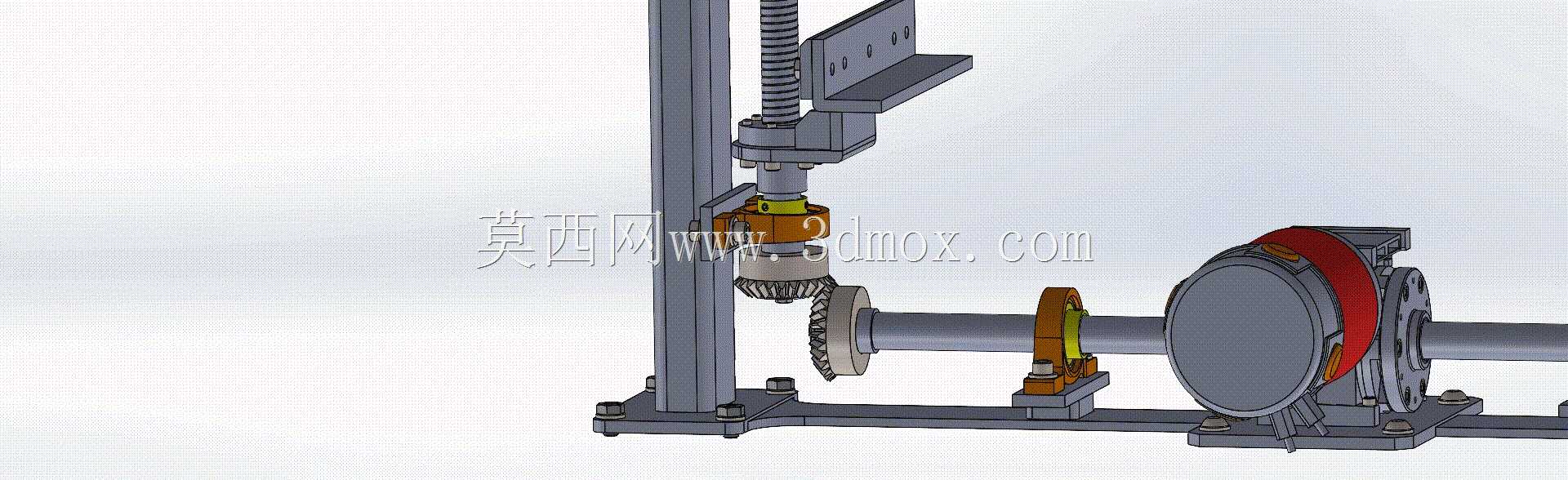

　　整套结构的传动路径设计清晰，电机动力首先输入到高速级齿轮副，经过一级直齿齿轮减速后传递到蜗轮蜗杆啮合副，通过蜗轮结构完成大减速比的扭矩放大后，最终从输出轴端传递到升降机构的执行端。两级减速的搭配既保证了足够的减速比，满足升降机低速大扭矩的输出需求，又通过蜗轮蜗杆的自锁特性，避免升降过程中出现动力中断后的溜车风险，提升设备使用的安全性。齿轮部分的齿宽、模数均按照常规中小载荷升降设备的受力参数设定，齿侧间隙参考通用闭式齿轮传动的标准取值，既保证传动过程的平稳性，又不会因为间隙过小导致运转过程中出现齿面卡滞。

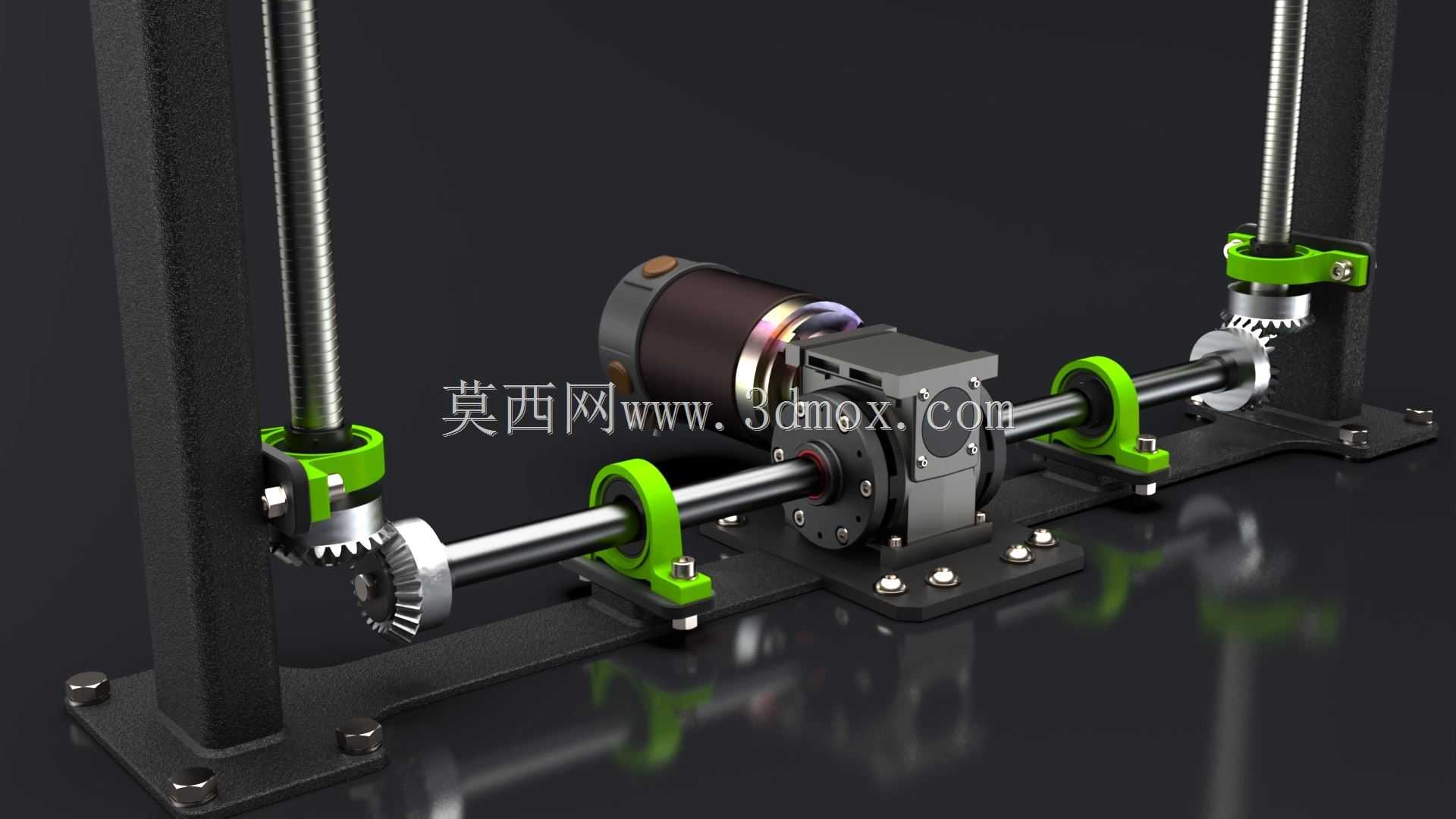

　　安装边界方面，整套组件的核心安装基准为底部的安装基板，基板上预留了对应轴承座、齿轮箱壳体、电机固定端的全部安装孔位，孔位间距按照标准螺栓间距设定，安装时只需要保证基板与设备安装面的平面度即可，不需要额外调整各部件的相对位置。输出轴的轴伸端预留了标准键槽，可通过平键与外部传动滚筒、链轮或者连杆结构连接，轴端的挡圈槽可用于安装轴端挡圈，防止传动件轴向窜动。齿轮箱壳体采用剖分式结构设计，上下壳体通过螺栓连接，装配时可先完成内部齿轮、轴系、轴承的组装后再合箱紧固，后续维护时也可直接拆开上壳体检查内部齿轮磨损情况，不需要将整套组件从设备上完全拆除，大幅降低后期维护的拆装工作量。

　　在结构细节处理上，所有转动件与固定件之间都预留了足够的安全间隙，避免运转过程中出现摩擦干涉；轴承安装位都设计了对应的定位轴肩，保证轴承安装到位后不会出现轴向移位；齿轮与轴的连接均采用平键传递扭矩，同时配套轴用挡圈做轴向固定，保证大扭矩输出下的连接可靠性。整套结构的外形轮廓规整，没有突出的不规则结构，便于在设备内部做布局排布，外部管线也可沿着安装基板的侧边做固定，不会与转动部件产生干涉。对于需要做同类升降设备传动结构设计的工程师来说，这套结构可直接作为设计参考，根据自身设备的载荷、转速、安装空间要求调整对应齿轮参数、轴径尺寸以及安装孔位，即可快速完成适配性设计，减少从零开始设计的重复工作量。
