可调节作业高度的龙门起重设备结构

　　在重型机械加工车间、钢结构预制场、设备检修工位这类需要频繁完成中重载物料移位、部件吊装对位的场景里，固定起升高度的龙门吊往往会遇到适配性难题：比如车间顶部有行车梁、管线排布的低位区域，过高的龙门架无法驶入作业；面对堆高较高的重型工件、需要架高作业的设备检修位，起升高度不足又会导致吊件无法越过障碍物，这类矛盾在多工况切换的生产场景里尤为突出。这款可调高度的龙门起重结构，正是针对这类跨场景作业需求做的针对性设计，没有采用传统固定门架的焊接一体式结构，而是把竖向支撑做成分段可调的装配结构，支撑腿上预留了多组等距排布的定位销孔，配合高强度插销与锁止结构，能够根据作业现场的净空限制、吊件所需的起升高度，在一定范围内连续调整横梁的安装高度，

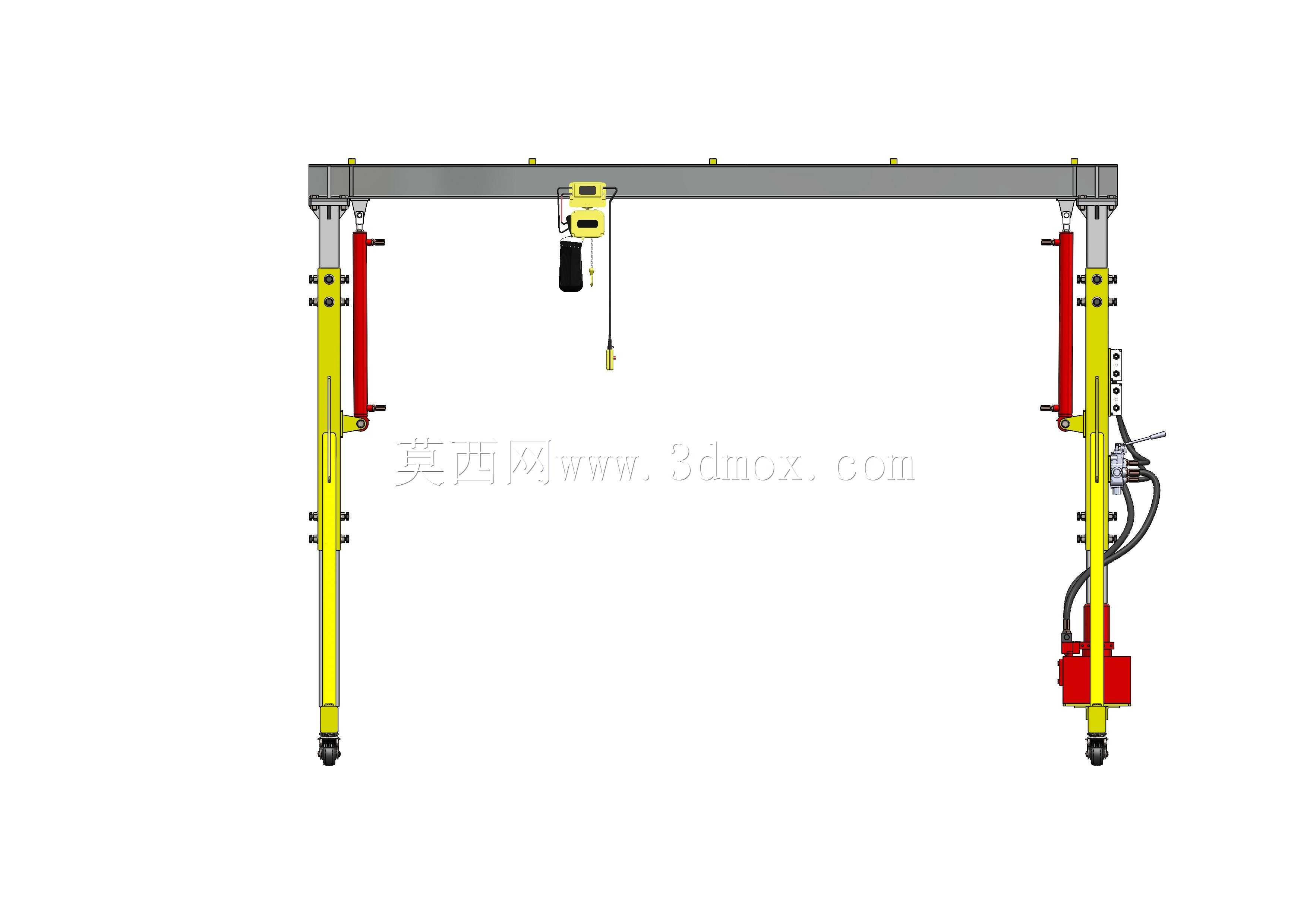

　　调整过程不需要动用大型焊接设备，现场作业人员借助辅助顶升工具就能完成高度档位的切换，锁止后配合斜向支撑的加固结构，整体框架的抗侧倾、抗扭刚度能够满足额定载荷下的作业要求，不会因为可调结构出现刚性不足的晃动问题。从结构布局来看，门架的横向主梁采用箱型截面设计，相比同规格的工字梁，箱型结构的抗扭性能更优，能够适配电动葫芦沿主梁横向移动时的偏载受力，避免主梁长期受偏载出现下挠变形；主梁两端与竖向支腿的连接位置做了加强筋板过渡，把吊重传递的集中应力分散到支腿的整个截面上，防止连接位置出现应力集中导致的焊缝开裂。支腿底部设计了可调节的支撑脚盘，配合行走轮组的切换结构，既可以在固定工位锁止脚盘做稳定吊装作业，

　　也可以降下行走轮沿地面轨道或者平整硬化地面短距离移位，适配车间内不同工位的吊装需求，不需要额外配置转运设备就能完成吊件的短距离输送。设计过程中重点考量了安装边界的适配性，最低档位的整体高度能够满足常规厂房进门、穿越管线下方的净空要求，最高档位的起升高度能够覆盖常规中型设备检修、重型工件堆垛的起升需求，横向跨度的设计也预留了适配不同作业面宽度的调整余量，支腿的外侧轮廓没有突出的尖锐结构，避免在狭窄车间内移位时刮碰周边设备。从受力逻辑上，可调结构的定位销采用剪切强度更高的合金材质，每个连接点位配置双销锁止，避免单销受力出现剪切断裂风险，销孔的位置度公差控制在极小范围内，保证高度调整时支腿两侧的横梁能够保持水平，

　　不会出现一侧偏高一侧偏低导致的葫芦卡滞、吊件倾斜问题。在实际应用中，这类可调高度龙门架不需要像固定龙门吊那样做预埋基础，能够快速转场到临时作业点位，比如设备抢修现场、户外临时堆料场、厂房内行车覆盖不到的边角工位，都能快速组装调整到合适高度完成吊装作业，相比固定起重设备，投入成本更低，场景适配灵活性更强。结构设计上也兼顾了维护便利性，所有连接节点都采用螺栓装配而非永久焊接，易损的销件、脚盘、轮组都可以单独拆卸更换，不需要整体切割返修，日常巡检时只需要检查销件的锁止状态、主梁的下挠量、支腿的垂直度就能完成常规维保，大幅降低了长期使用的维护成本。针对吊装作业的安全需求，每个高度档位都设置了对应的机械锁止位，同时预留了安全锁扣的安装点位，可以额外加装防坠保险结构，避免作业过程中销件脱出导致的高度骤降风险；主梁上的葫芦行走轨道做了两端限位结构，防止葫芦行至主梁端部脱轨，支腿底部的脚盘可以根据地面平整度调整支撑高度，保证在不太平整的硬化地面上也能让整个门架保持水平受力，避免因为地面倾斜导致的整机侧翻隐患。
