定柱式2吨6米臂长旋臂起重设备结构

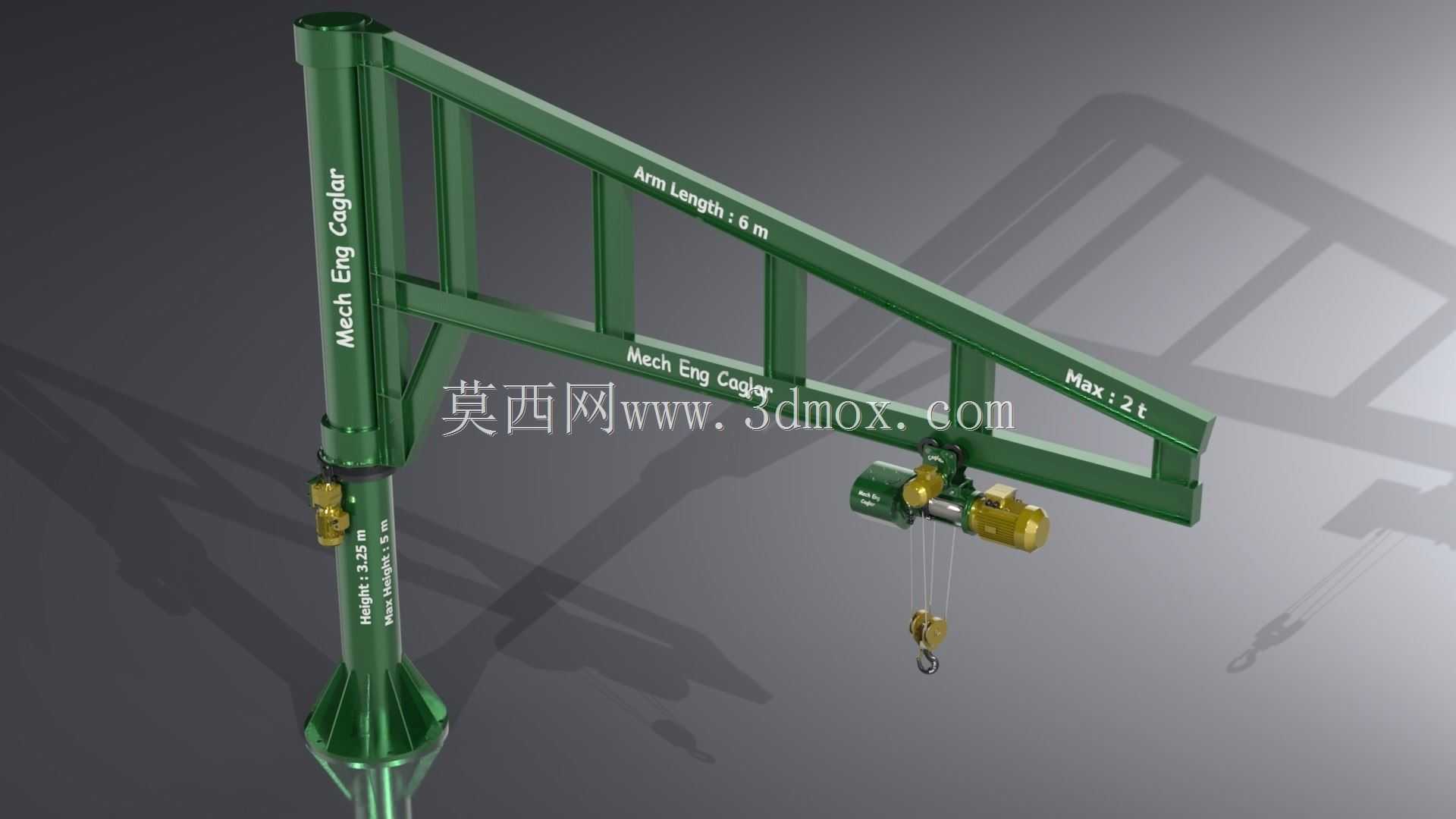

　　这款定柱式旋臂起重结构，主要面向车间内部工位定点物料转运、机床上下件辅助吊装、轻型工件装配过程中的短距离调运场景，在机械加工车间、装配工段、仓储轻型物料分拣区都有很高的适配性，相比桥式起重机，它不需要占用厂房顶部的主梁承载空间，对于层高有限、工位分散且单工位吊装频次高的生产场景，能大幅降低厂房改造的成本投入。从结构组成来看，整套设备主要包含底部固定立柱、三角桁架式旋臂、电动行走葫芦、起升卷扬机构几个核心部分，立柱采用变径锥形底座设计，底部通过地脚螺栓与混凝土基础刚性连接，立柱总有效起升高度覆盖3米左右的作业区间，能满足常规机加工设备高度范围内的工件吊装需求，避免起升过程中工件与设备、工位器具发生碰撞。旋臂部分采用桁架式焊接结构，

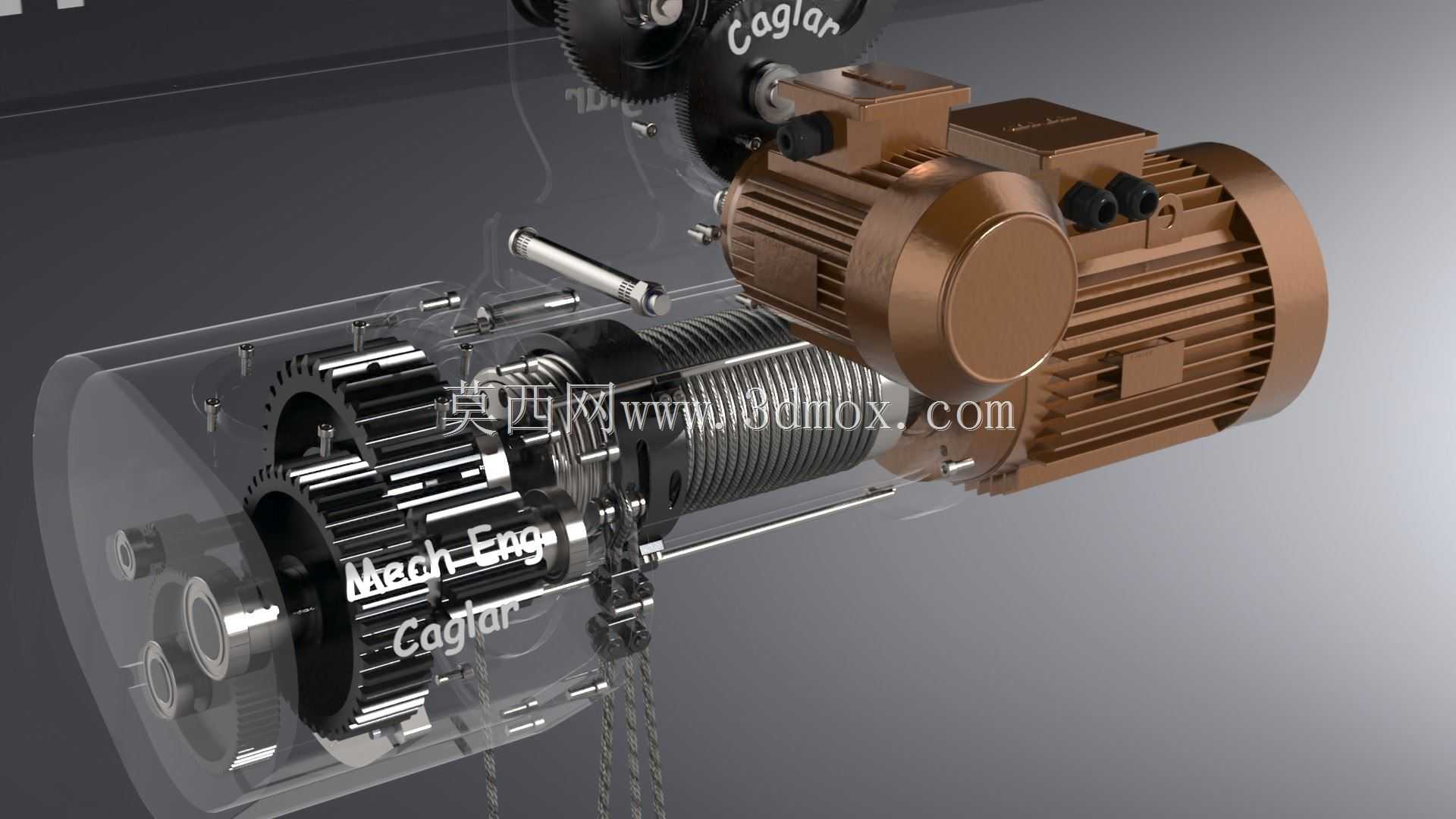

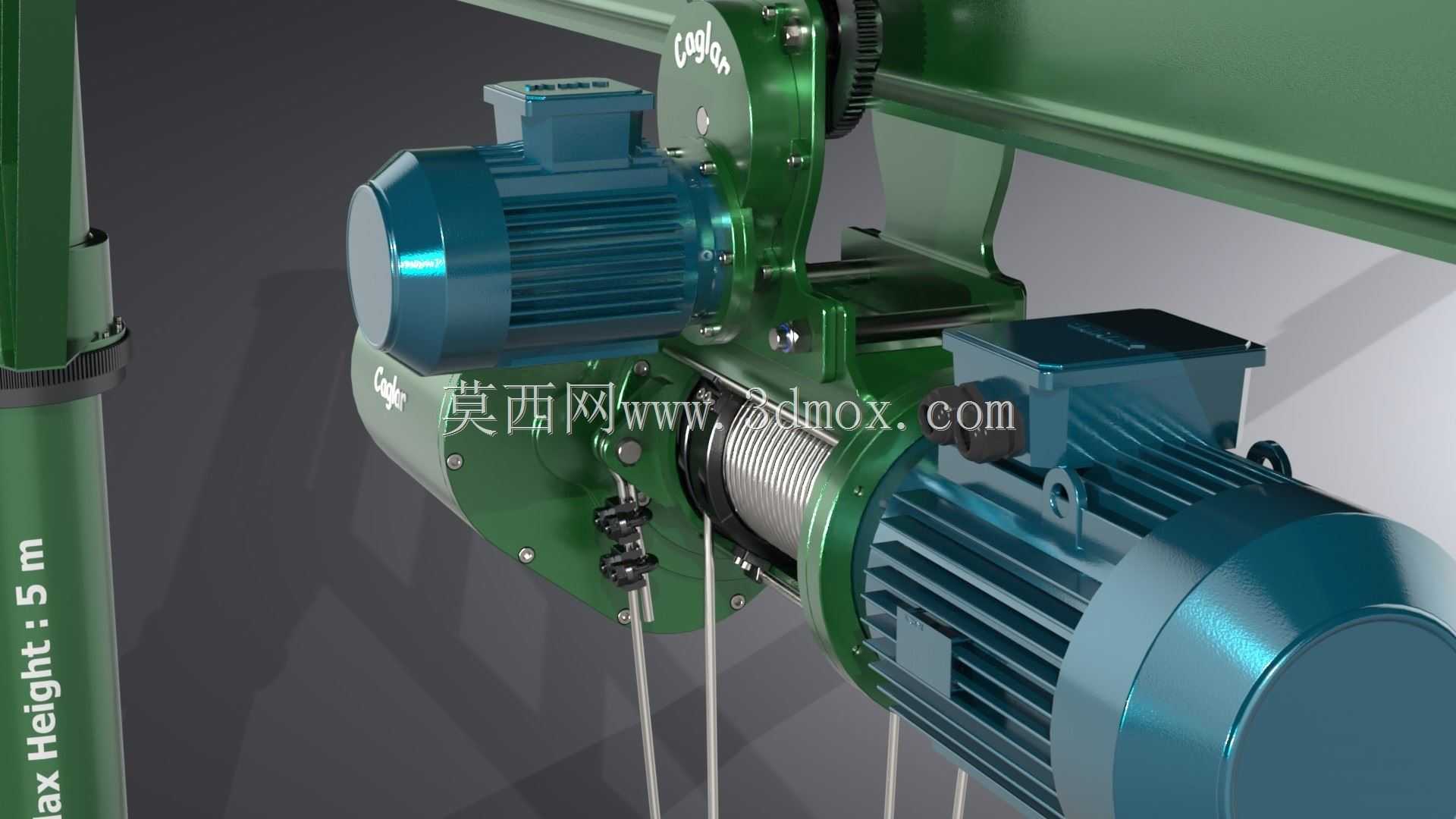

　　相比实心梁结构，在保证6米臂长整体刚度的前提下，能有效降低臂架自身重量，减少立柱承载的偏心弯矩，臂架上铺设电动葫芦的运行轨道，葫芦可沿臂架全长范围移动，配合立柱根部的回转支承结构，整个臂架可实现接近180度的回转覆盖范围，单工位的作业覆盖半径可达6米，能覆盖立柱周边多个工位的吊装需求，不需要额外移动设备就能完成跨工位的工件转运。电动葫芦采用集成式设计，将行走电机、起升电机、卷筒、吊钩组整合为一体，起升额定载荷覆盖2吨区间，起升钢丝绳配套防脱槽保护结构，吊钩带有安全锁扣，能避免吊装过程中工件滑脱，葫芦的行走轮采用轮缘卡轨设计，沿臂架下翼缘轨道运行时不会出现脱轨风险，运行过程的阻力小，手动推拉就能实现臂架回转与葫芦移位，操作门槛低，

　　一线生产人员经过简单培训就能上手操作。设计过程中，首先需要核算立柱底部的固定载荷，在臂架伸展至最大长度、起吊额定载荷的极端工况下，立柱根部的弯矩、剪力都要满足材料许用应力要求，锥形底座的设计就是为了优化力的传递路径，将臂架传递的偏心载荷均匀分散到基础地脚螺栓上，避免局部应力集中导致的结构变形。臂架的桁架结构采用矩形钢管焊接成型，弦杆与腹杆的焊接节点做了圆弧过渡处理，减少焊接应力集中，臂架与立柱的连接部位采用加厚连接板配合高强度螺栓连接，同时在连接位置设置回转阻尼结构，避免臂架回转过程中因为惯性产生过大的冲击，停靠位置更精准。安装边界方面，这套设备需要的地面基础为独立混凝土承台，承台厚度不低于800毫米，

　　预埋地脚螺栓的定位精度需要控制在2毫米以内，保证立柱安装后的垂直度偏差不超过千分之一，避免臂架回转过程中出现卡滞；臂架安装完成后，最外端的下挠度需要控制在臂长的1/500以内，保证额定载荷下臂架的变形量不会影响葫芦的正常运行，臂架回转范围内不能有固定的管线、设备突出结构，避免回转过程中发生碰撞。在实际使用场景中，这类旋臂吊常配套数控车床、加工中心使用，用于工件的上下料吊装，相比人工搬运，能大幅降低重型工件搬运过程中的劳动强度，同时减少工件磕碰损伤的概率；在装配工段，它可以用于零部件的吊装对位，辅助工人完成重型部件的装配作业，不需要调用大型行车就能完成工位内的吊装操作，能避免多工位争抢行车资源的问题，提升整体生产效率。结构设计时还考虑了日常维护的便利性，回转支承位置预留了润滑注油口，电动葫芦的钢丝绳、行走轮都设置了可拆装的维护盖板，日常检查、易损件更换不需要拆解主体结构就能完成，降低后期运维的工作量。臂架表面采用喷涂防锈处理，能适应车间内的切削液、润滑油飞溅环境，长期使用不会出现大面积锈蚀，结构件的所有焊接焊缝都做了去焊渣处理，避免应力腐蚀隐患。
