固定式立柱液压起重吊机结构设计

项目分类:起重机 发布时间:2024-01-28 ID:730898
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计
  • 固定式立柱液压起重吊机结构设计

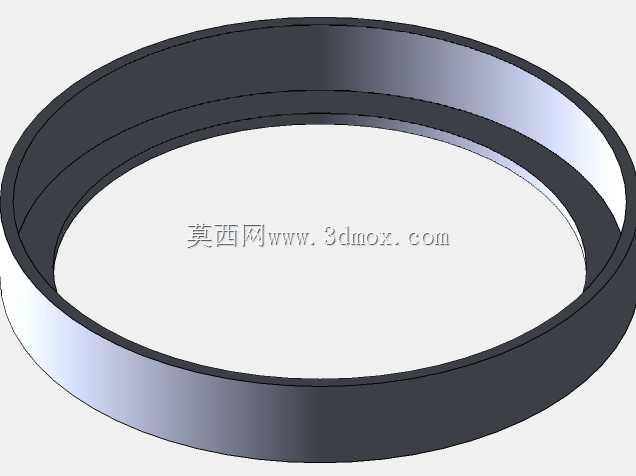

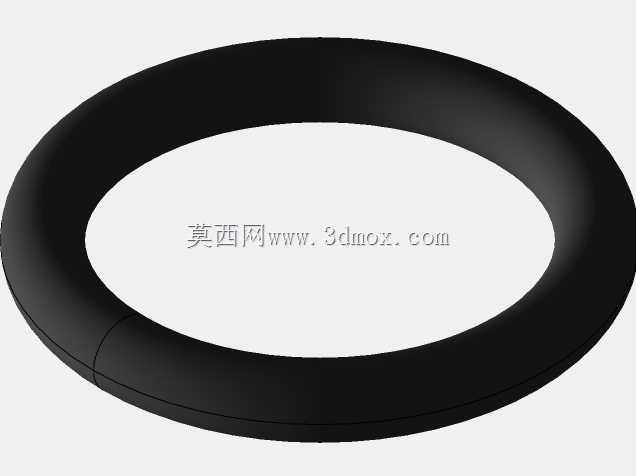

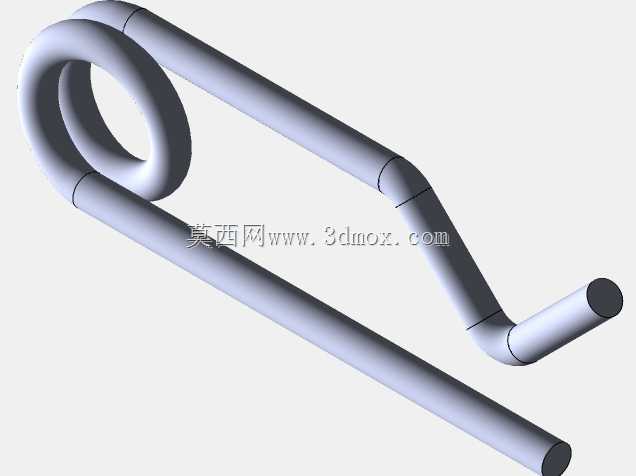

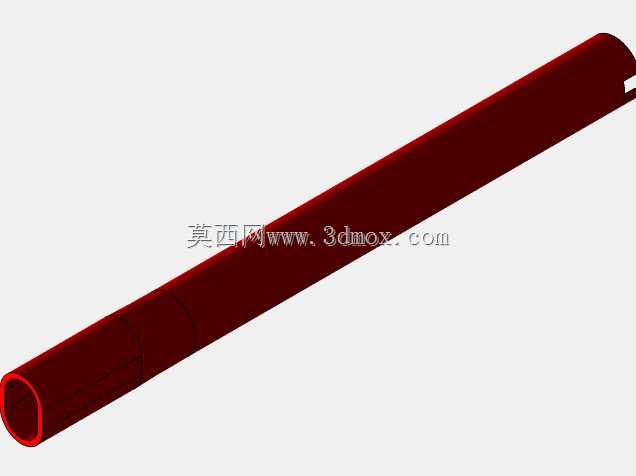

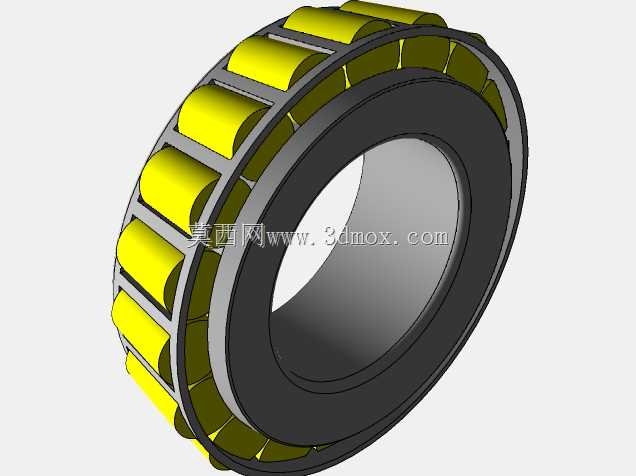

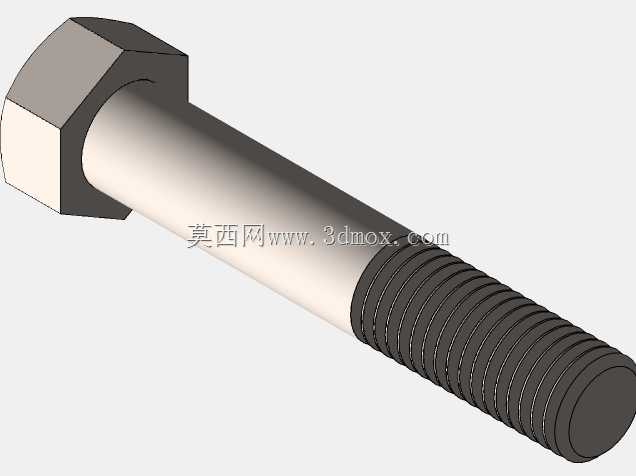

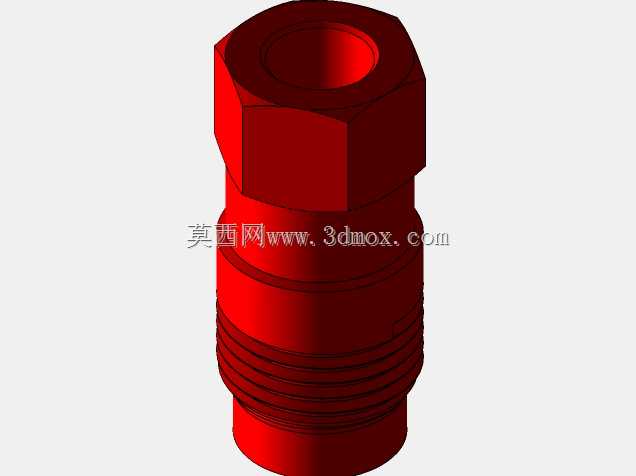

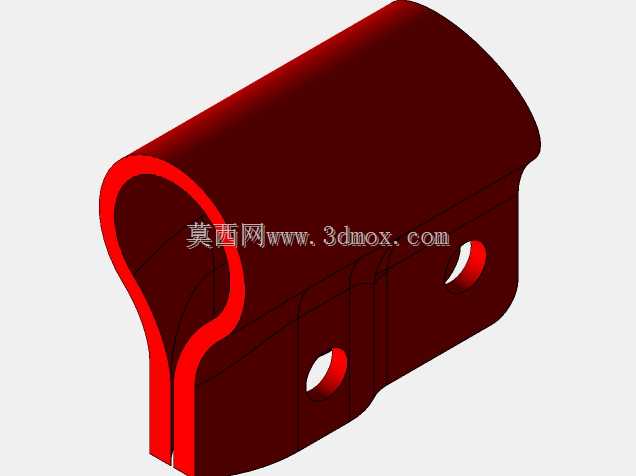

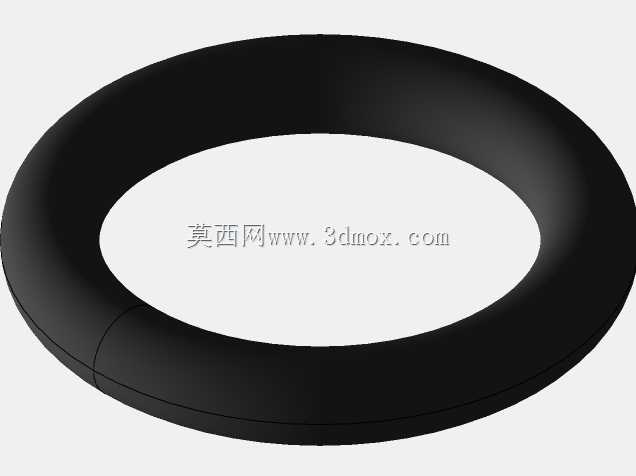

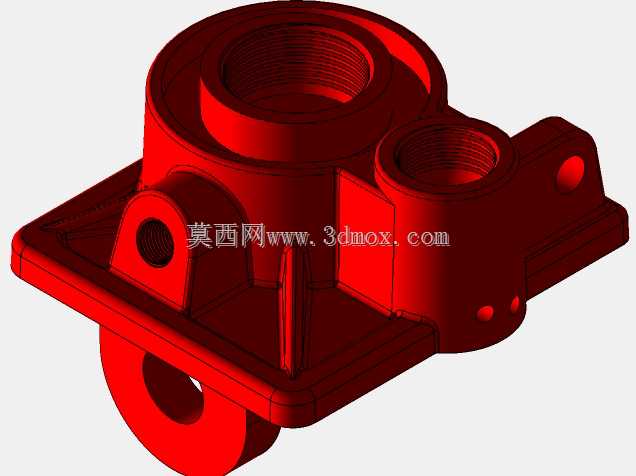

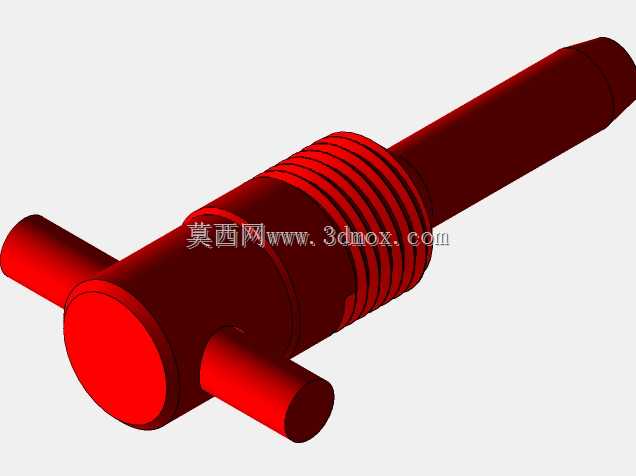

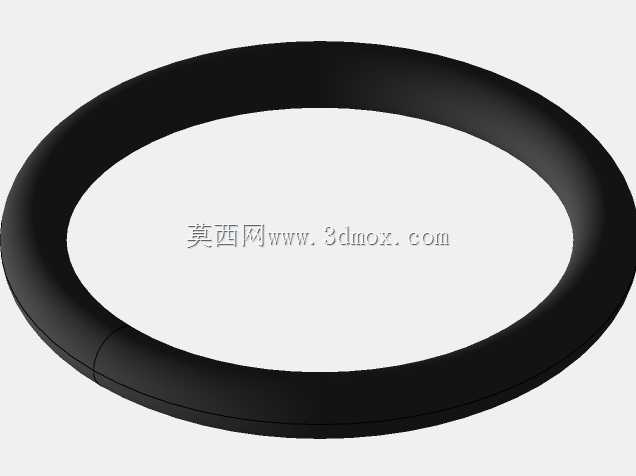

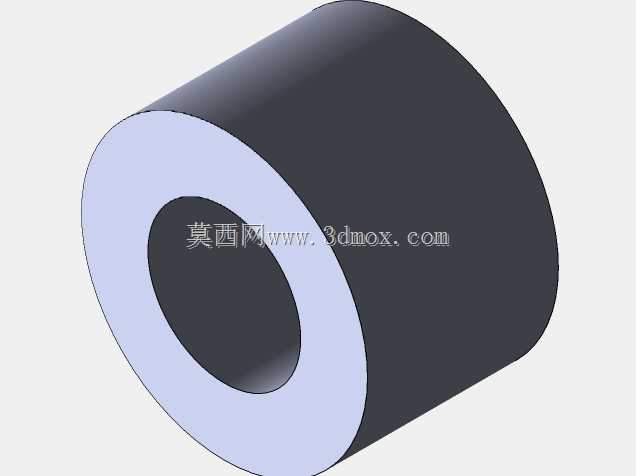

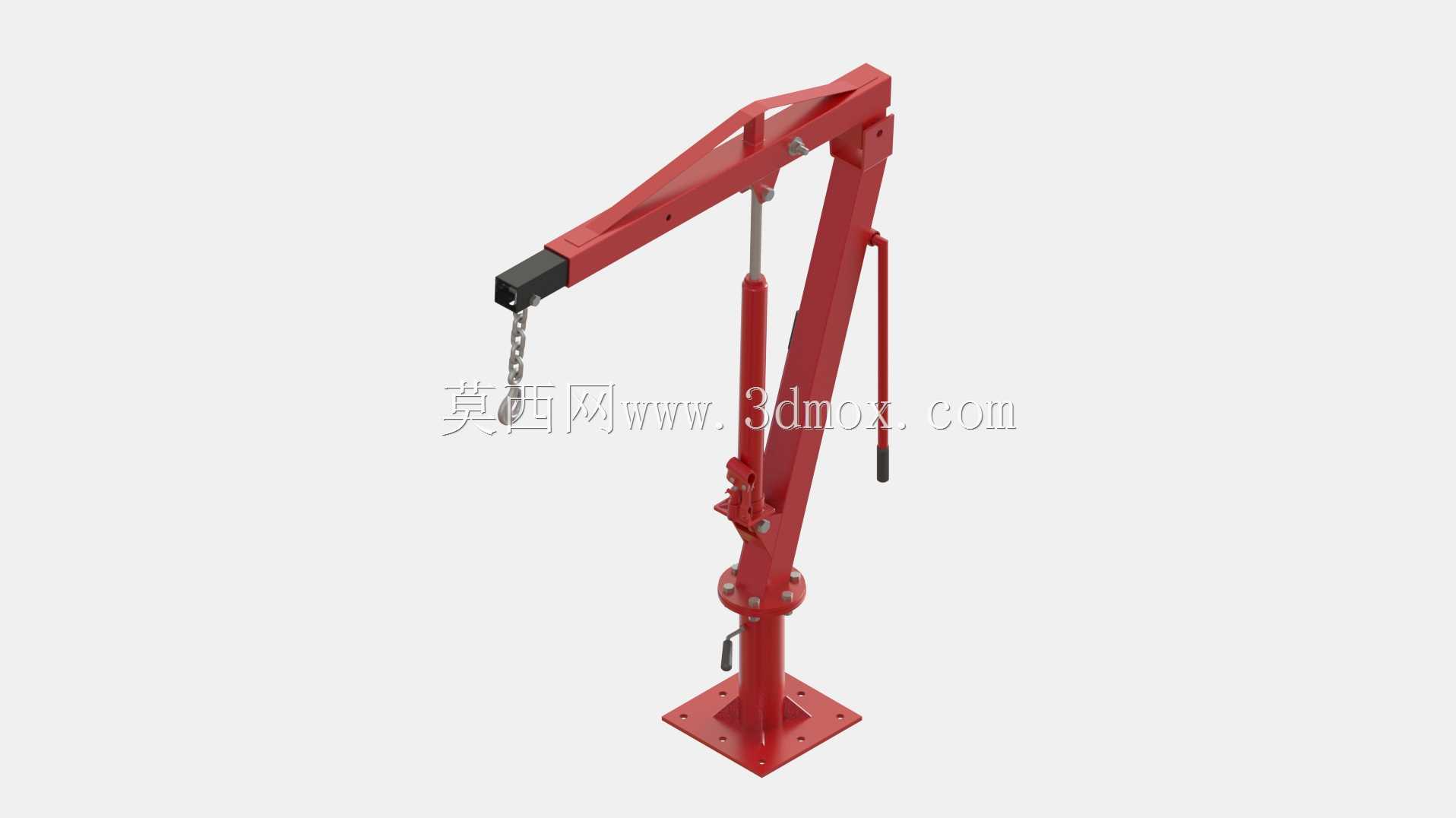

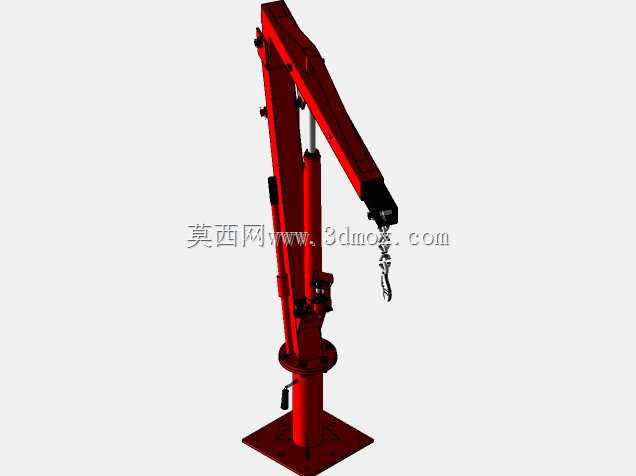

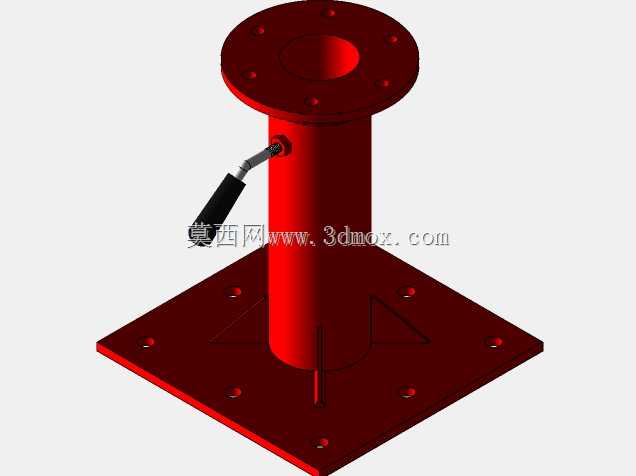

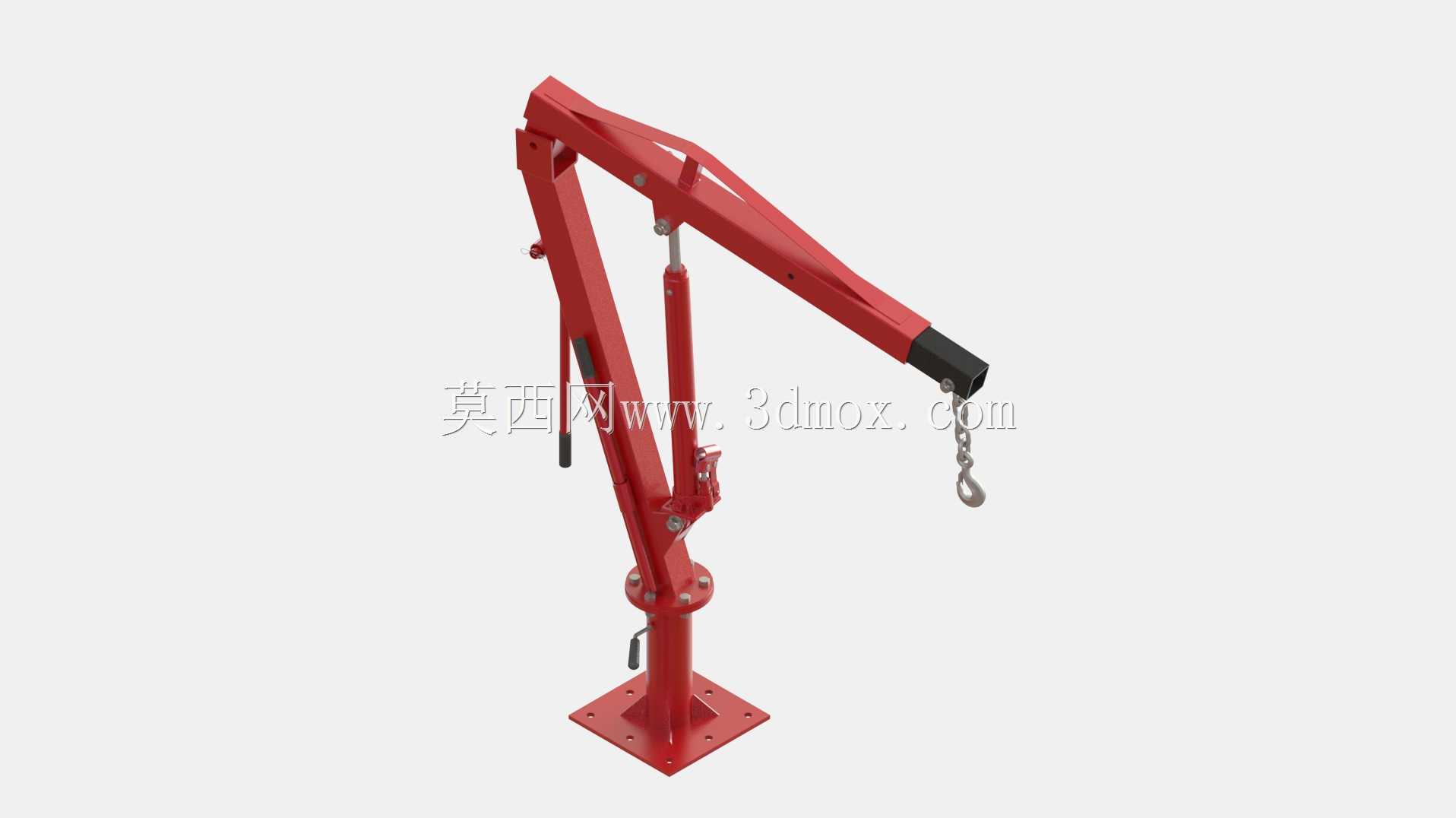

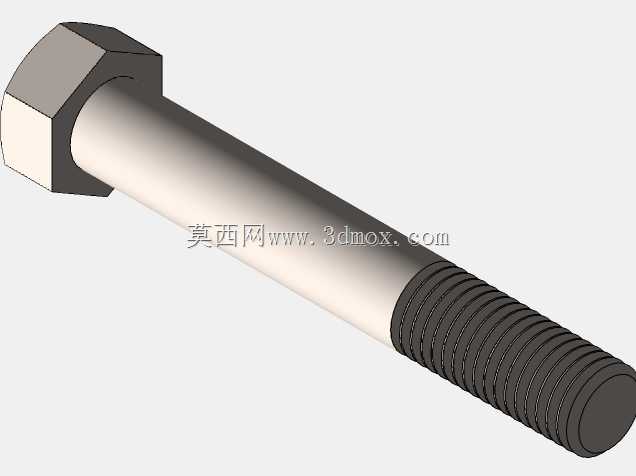

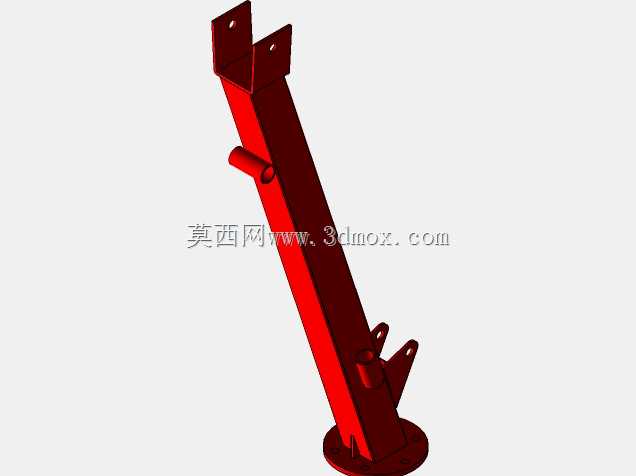

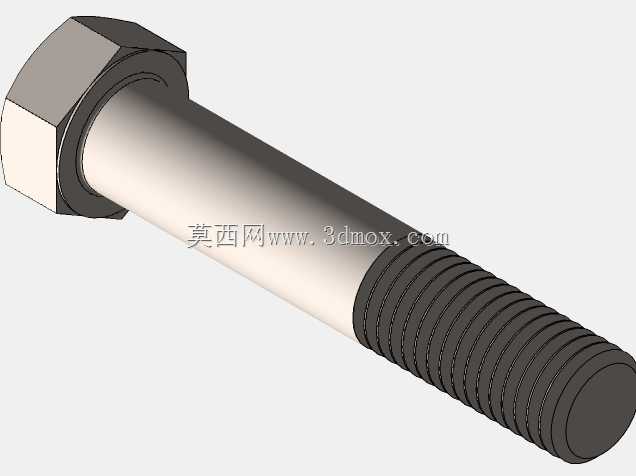

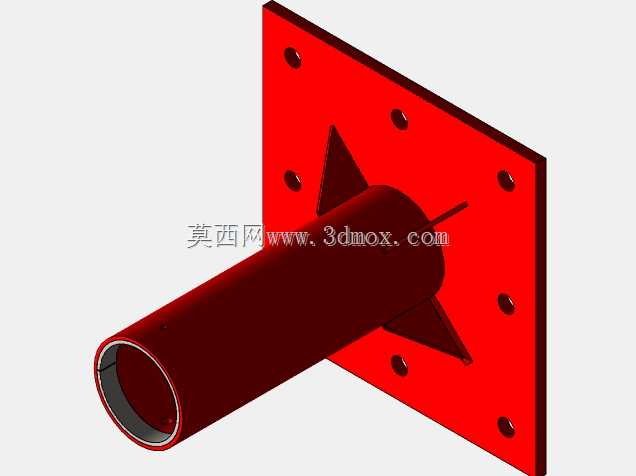

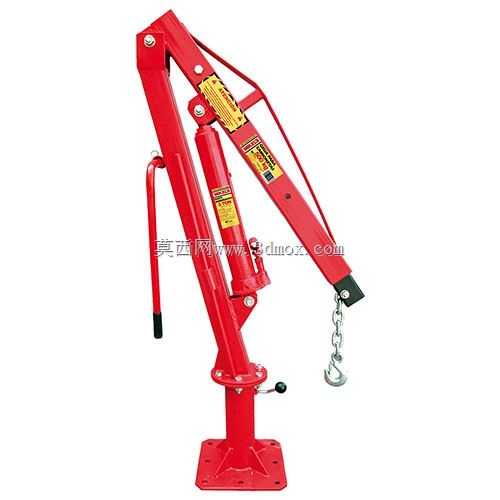

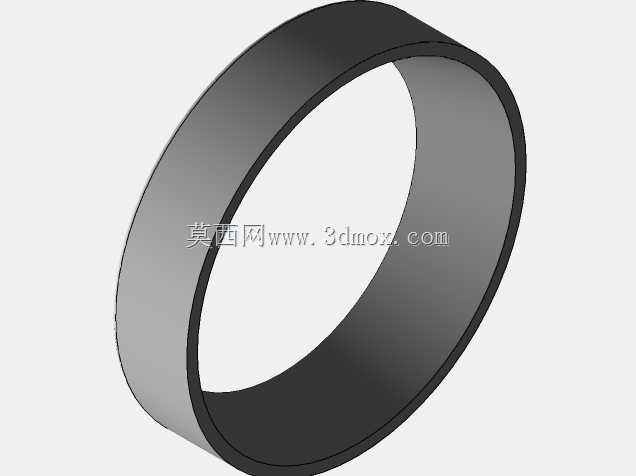

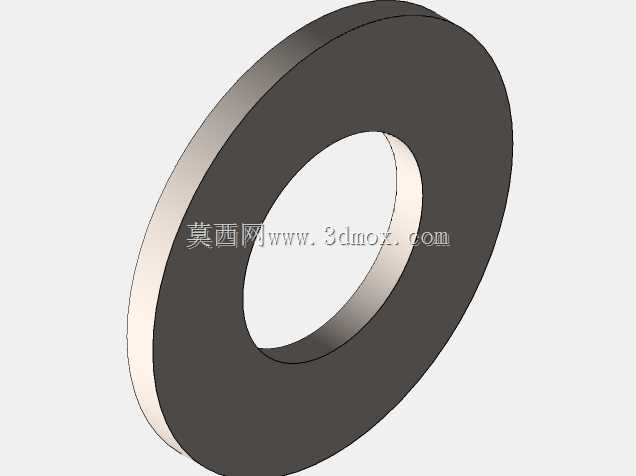

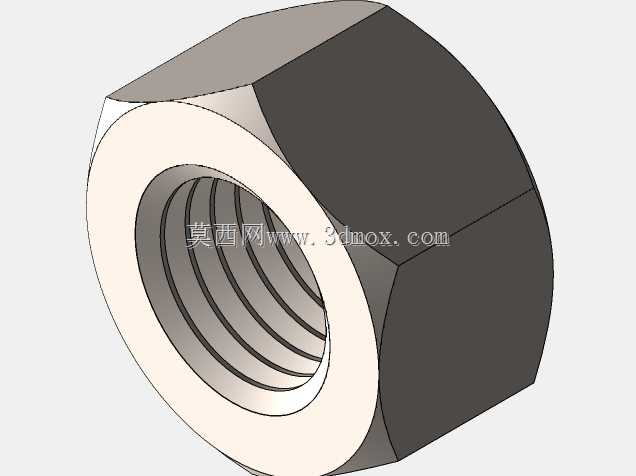

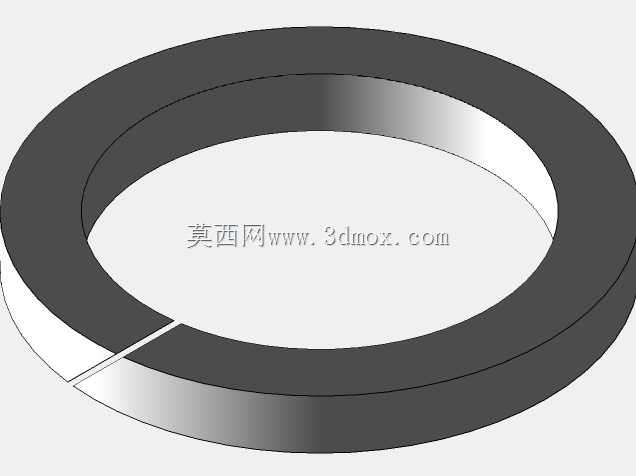

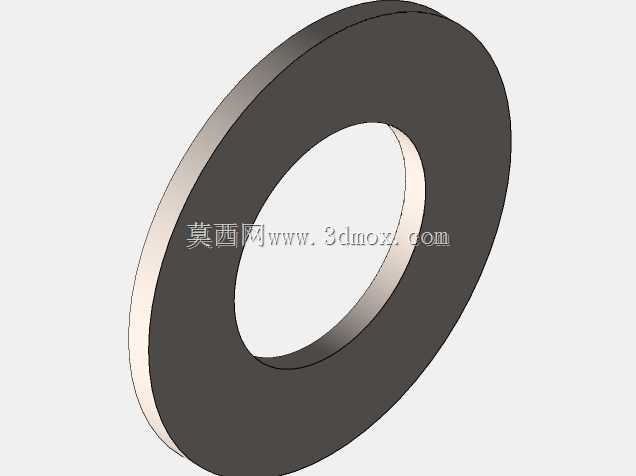

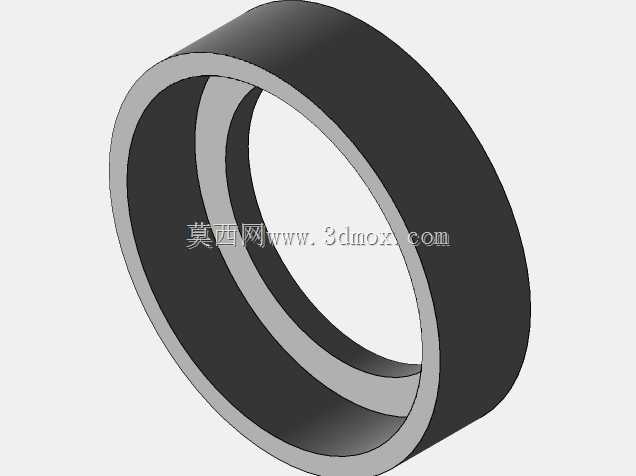

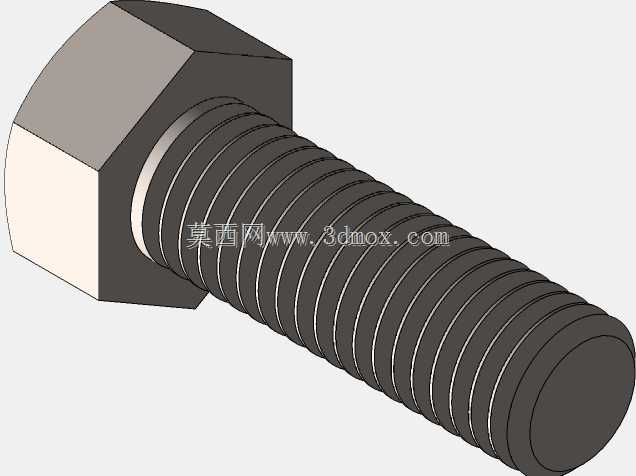

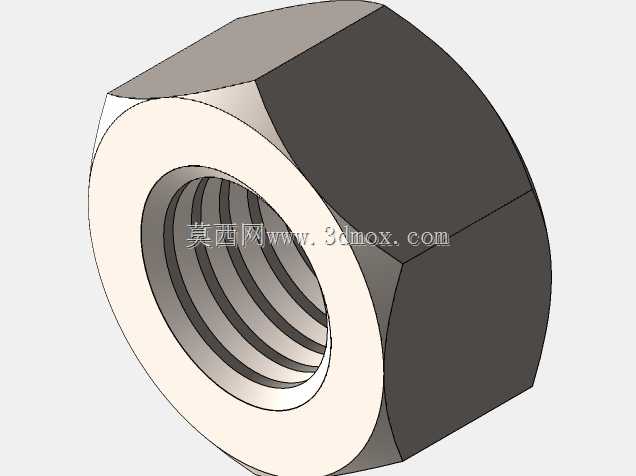

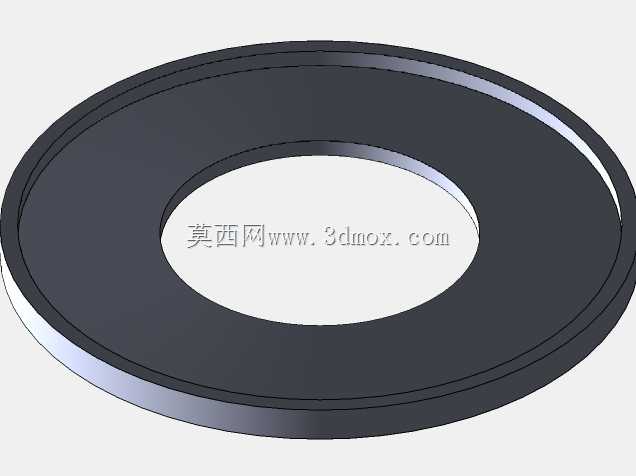

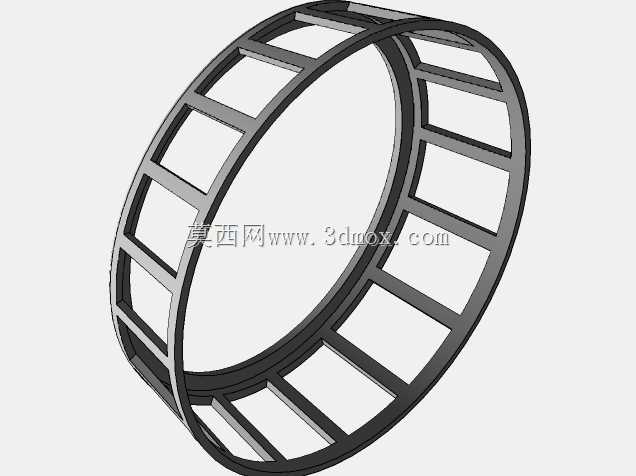

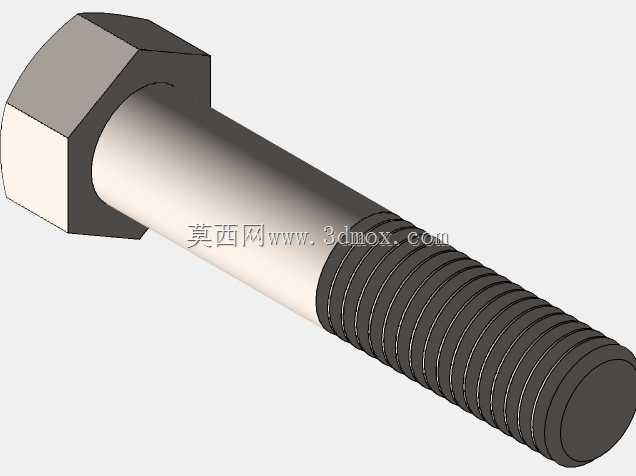

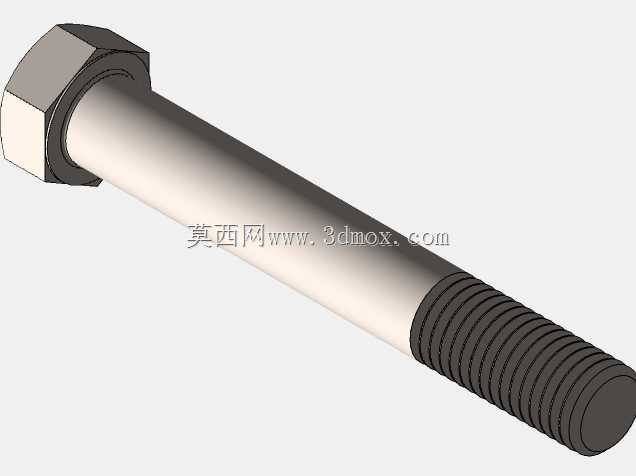

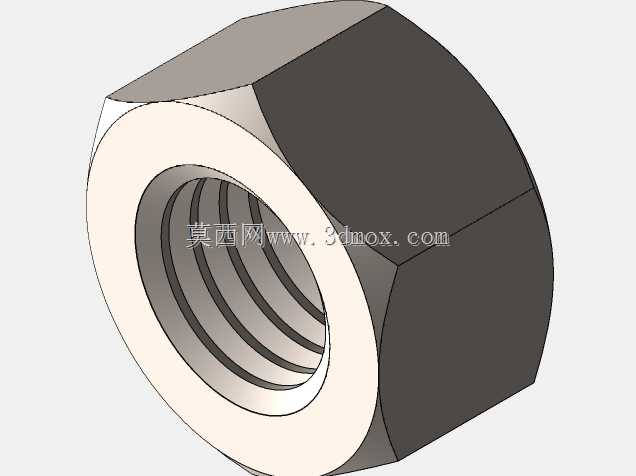

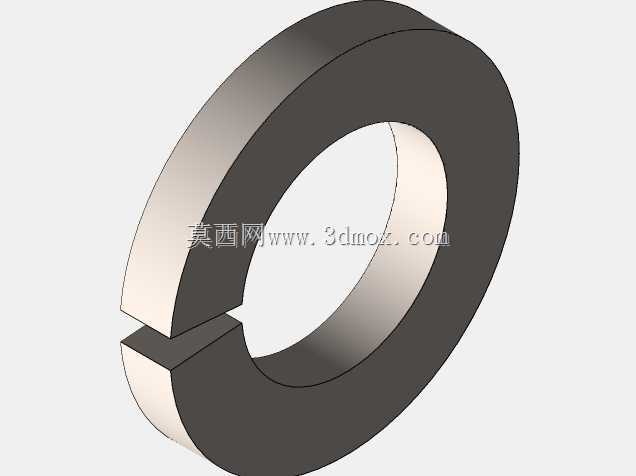

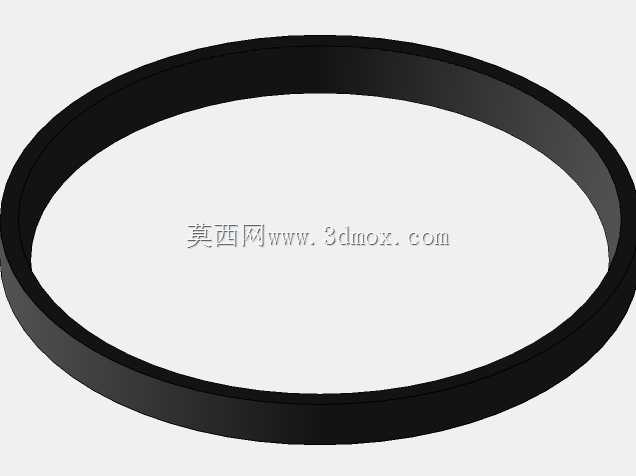

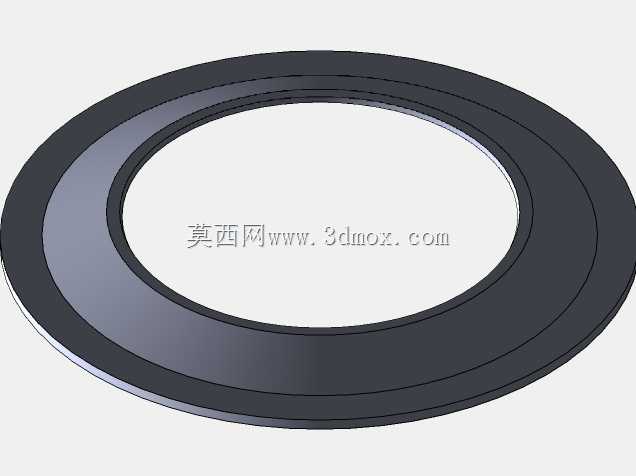

  这款固定式立柱液压起重设备,主要面向车间内定点工位的重物吊装转运、设备维保过程中的部件拆装吊运、小型仓储区域的货物装卸场景,区别于移动轮式起重机,它采用底座法兰螺栓固定的安装形式,作业范围覆盖以立柱为圆心的环形区域,适合固定点位的高频次吊装需求,无需预留设备行走通道,空间利用率远高于移动起重设备。从结构设计逻辑来看,整体采用折臂式布局,主立柱为厚壁无缝钢管焊接结构,底部带方形安装法兰,法兰上预设均布的螺栓过孔,安装时需要匹配现场预埋的地脚螺栓或者钢结构平台的安装孔位,安装面的平面度公差需要控制在1.5mm以内,避免立柱受载后出现附加弯矩导致结构变形。主臂与立柱之间采用回转支承连接,可实现360度全回转,

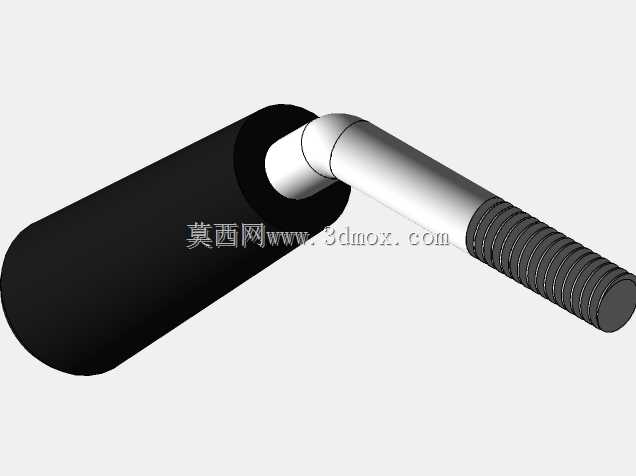

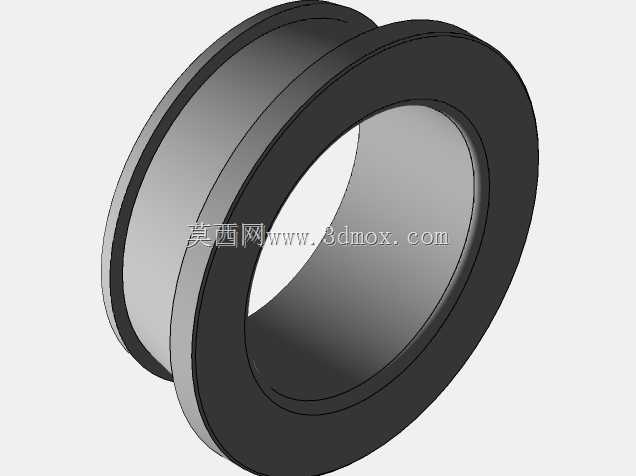

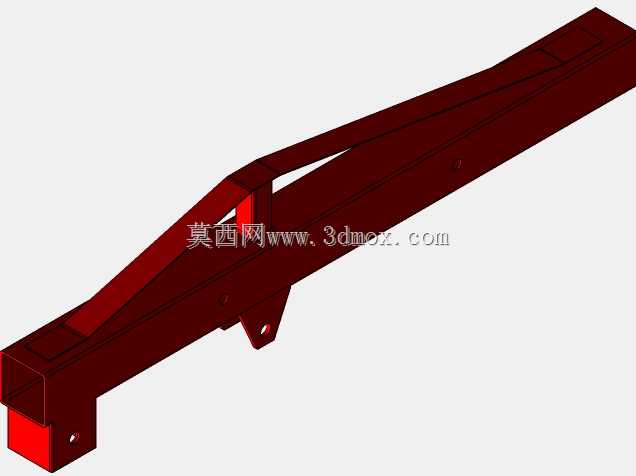

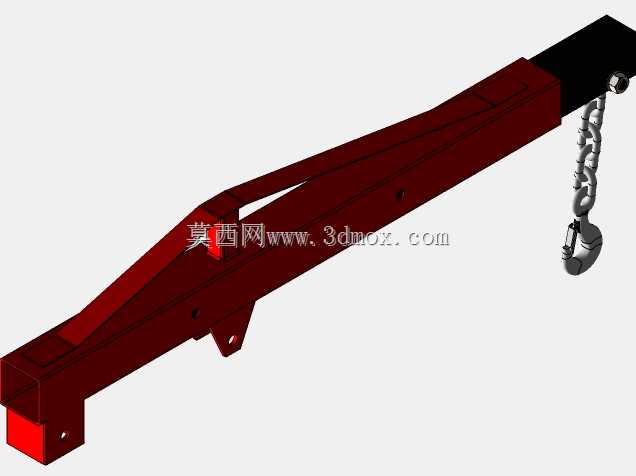

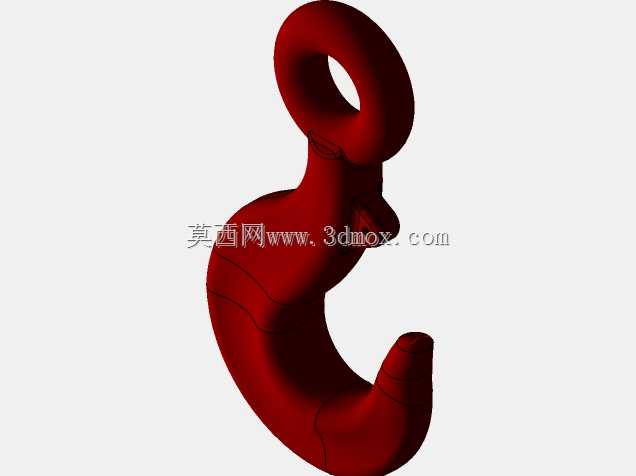

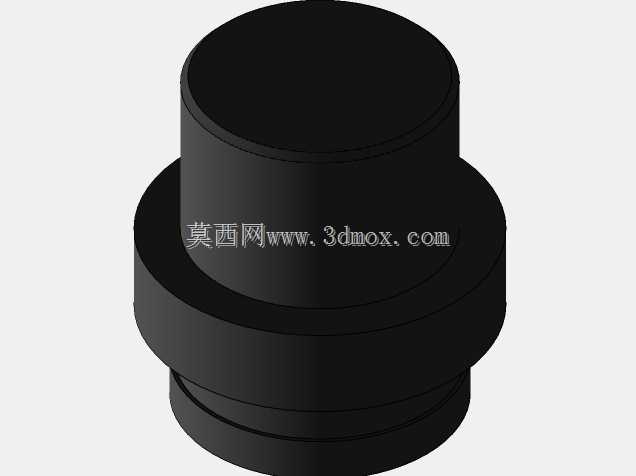

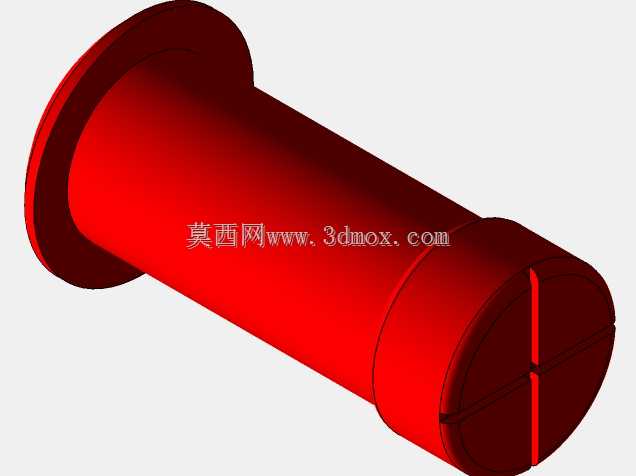

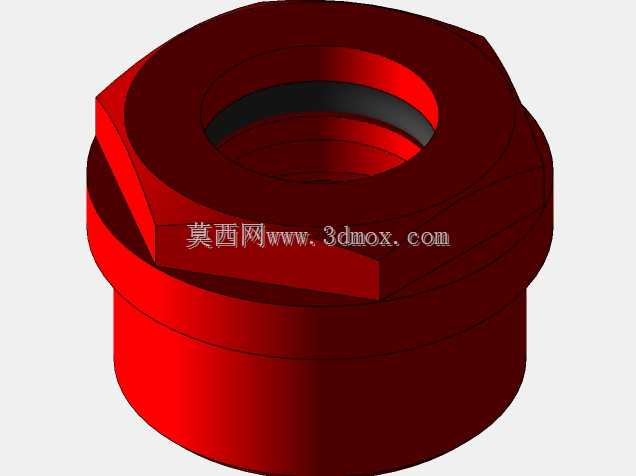

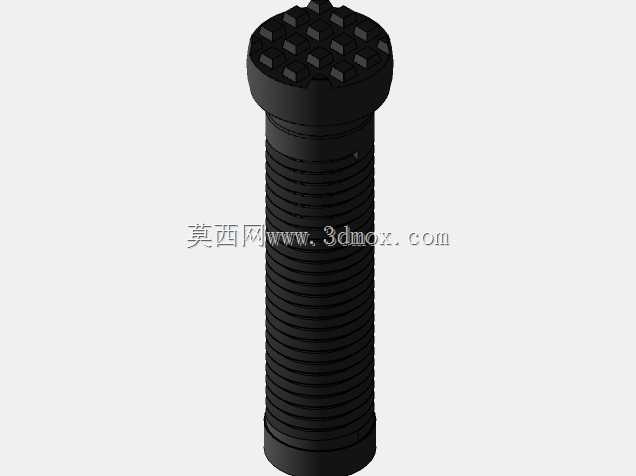

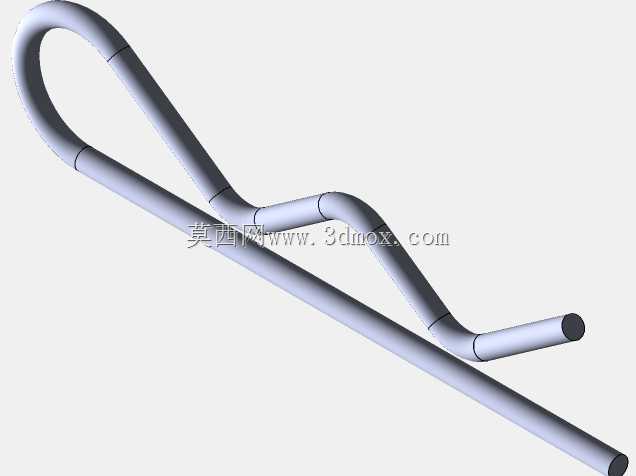

  回转阻尼通过侧面的锁紧手柄调节,作业时可以根据吊装位置锁止回转角度,防止吊重过程中臂架意外转动引发安全风险。折臂关节处配置双作用液压油缸,油缸两端采用铰接式连接,通过液压杆的伸缩实现臂架的俯仰变幅,末端臂段同样集成小型液压驱动单元,可实现末端吊点的伸出与收合,吊钩采用带防脱卡舌的锻造吊钩,配套的钢丝绳导向轮内置密封轴承,减少长期使用后的磨损卡滞。设计过程中优先考虑了作业半径与额定起重量的匹配关系,在最小作业半径下可承载额定最大起重量,随着臂架伸出、作业半径增大,起重量按照力矩平衡曲线线性衰减,臂架主体采用Q355钢板折弯焊接成型,焊缝处做坡口满焊处理,焊后进行整体去应力退火,避免长期受载后焊缝开裂。

  液压管路全部采用硬管布设在臂架内部,仅在关节活动段预留高压软管连接,管路外侧加装防护套,防止吊装过程中被工件剐蹭导致液压油泄漏,手动操作阀组布置在立柱中部的操作位,操作手柄的高度符合人体工程学设计,操作人员站在地面即可完成臂架变幅、回转锁止、吊钩升降的全部操作,无需登高作业。安装边界方面,设备固定后总高度根据臂架全收合状态确定,安装位置上方需要预留足够的安全距离,避开厂房横梁、管线等障碍物,臂架全伸状态下的最远作业半径覆盖范围需要提前在现场做标识,禁止在该范围内堆放固定障碍物,避免臂架回转时发生碰撞。相较于传统的手动旋转吊臂,液压驱动的变幅结构大幅降低了操作人员的劳动强度,吊装过程的动作更平稳,可实现重物的微动调整,

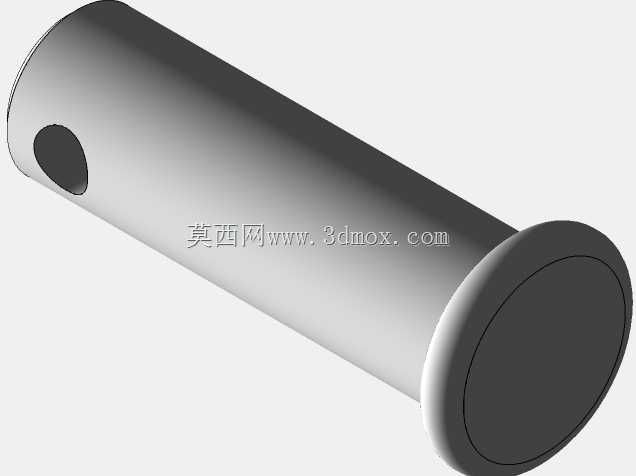

  适合精密设备部件的对位安装,比如机床主轴拆装、模具上下机这类对吊装对位精度要求较高的作业场景。设备的液压系统配置了溢流阀做过载保护,当吊重超过额定载荷的1.1倍时,系统自动溢流卸荷,避免结构过载发生变形或者断裂,液压油箱集成在立柱底部空腔内,不额外占用外部空间,油箱侧面设置油位观察窗,日常巡检时可以直接观察液压油位与油液状态,方便维护保养。臂架表面采用重型防锈涂装,底漆为环氧富锌漆,面漆为聚氨酯耐磨漆,适合车间内多油污、多粉尘的作业环境,长期使用也不会出现漆面脱落、结构锈蚀的问题。所有铰接点都配置了黄油嘴,日常维护时可以定期加注润滑脂,减少铰接销的磨损,延长设备使用寿命。在实际选型应用中,需要根据现场的最大吊装重量、所需的作业半径、安装点的地面承载能力来匹配对应的安装固定方式,如果是安装在钢结构平台上,需要提前核算平台的局部承载能力,必要时在平台下方加装加强筋板,避免吊装时平台变形;如果是地面安装,需要做混凝土预埋基础,基础深度根据当地土壤承载能力确定,保证设备满载作业时的稳定性。
