EC-1600卧式数控加工中心整机结构设计

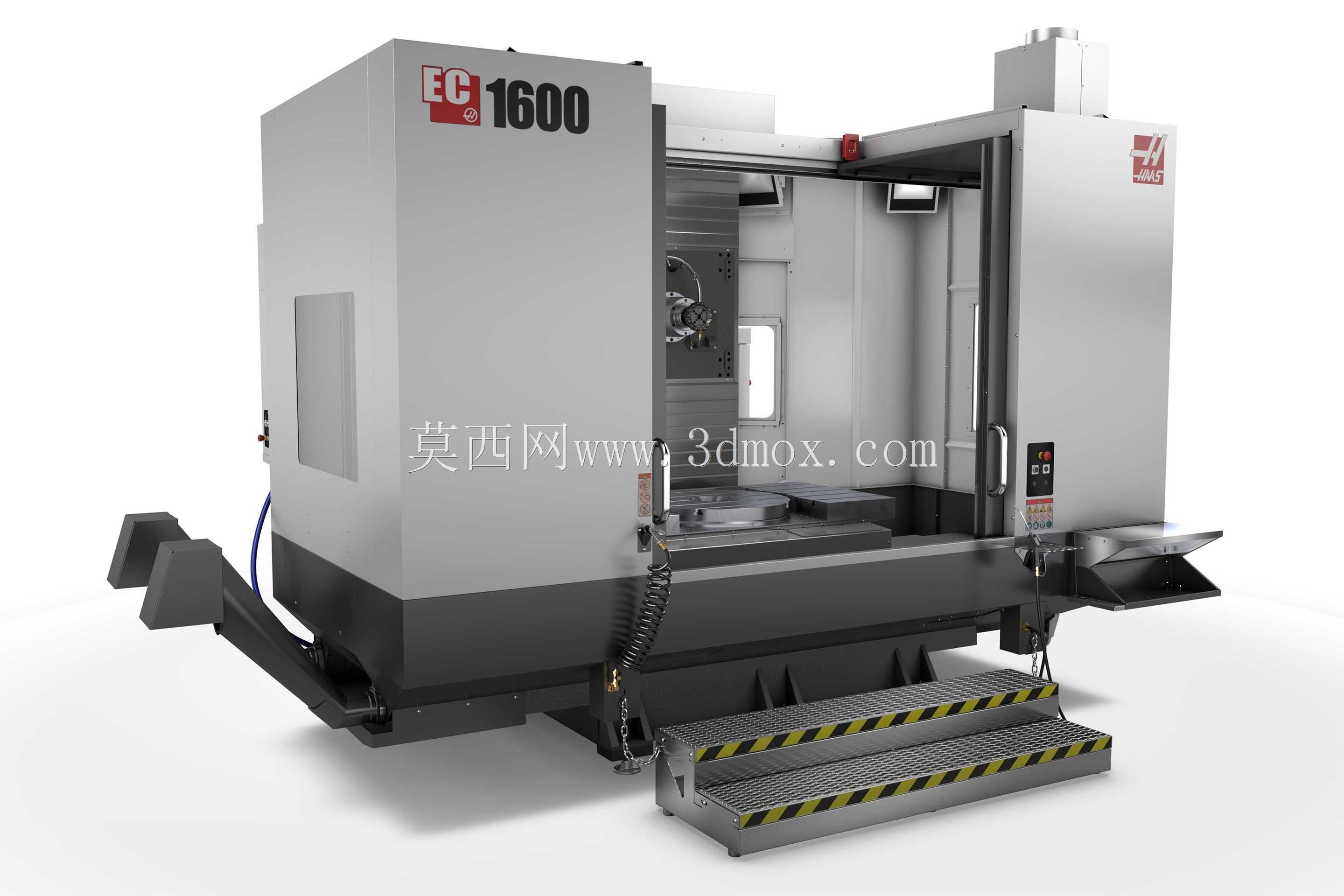

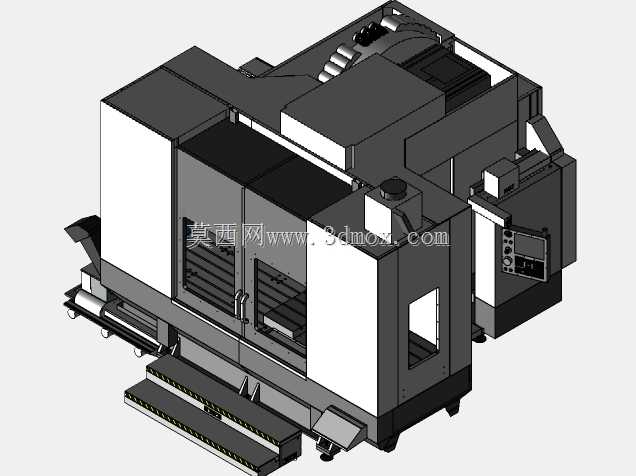

　　这款卧式加工中心的结构设计围绕大尺寸箱体类零件的重切削加工需求展开，在布局上采用了固定立柱+双交换工作台的经典卧式结构，主轴沿水平方向布置，相比立式加工设备，工件一次装夹后可完成除安装面和顶面外其余四个侧面的铣削、钻削、镗削、攻丝等多工序加工，尤其适配发动机缸体、变速箱壳体、大型泵阀阀体这类多面多孔系零件的批量精密加工场景，在汽车零部件制造、工程机械结构件加工、航空航天复杂结构件生产领域都有广泛的应用空间。

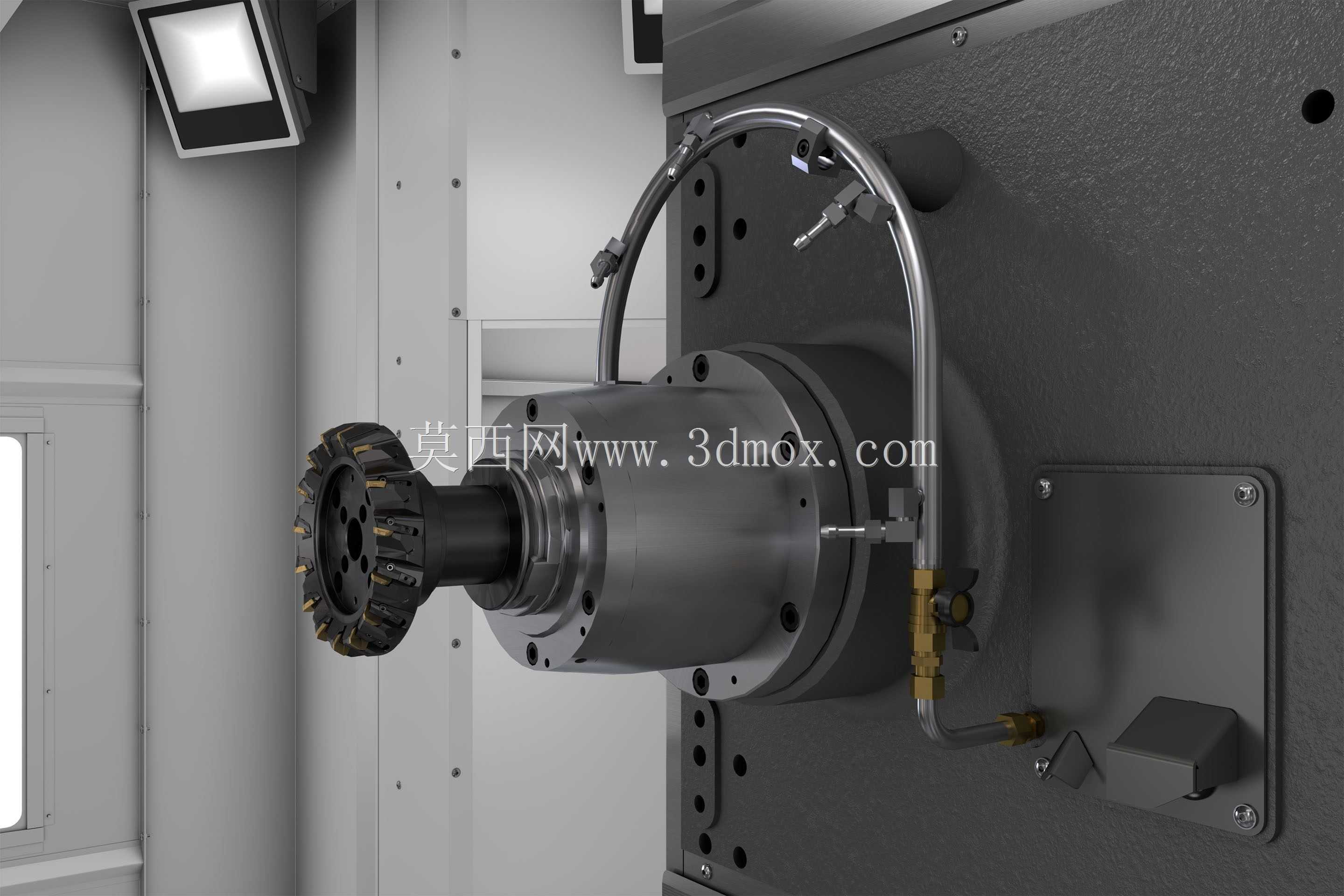

　　从结构设计逻辑来看，整机采用了高刚性的密烘铸铁床身作为基础承载构件，床身内部布置了对称式的加强筋结构，筋板采用斜向交叉的米字布局，能够有效分散重切削过程中产生的切削振动，避免长期满负荷运行出现的床身形变问题，保障长期加工的精度保持性。主轴单元采用了内置式高速电主轴结构，主轴锥孔采用大规格端面接触式锥柄设计，配合主轴中心出水结构，能够在深孔钻削、大余量铣削过程中实现充分的冷却与排屑，主轴箱沿立柱导轨做垂直方向进给运动，导轨采用重载滚柱直线导轨副，相比滚珠导轨具备更高的承载能力，同时保留了足够的运动精度，快移速度能够满足高效加工的节拍要求。

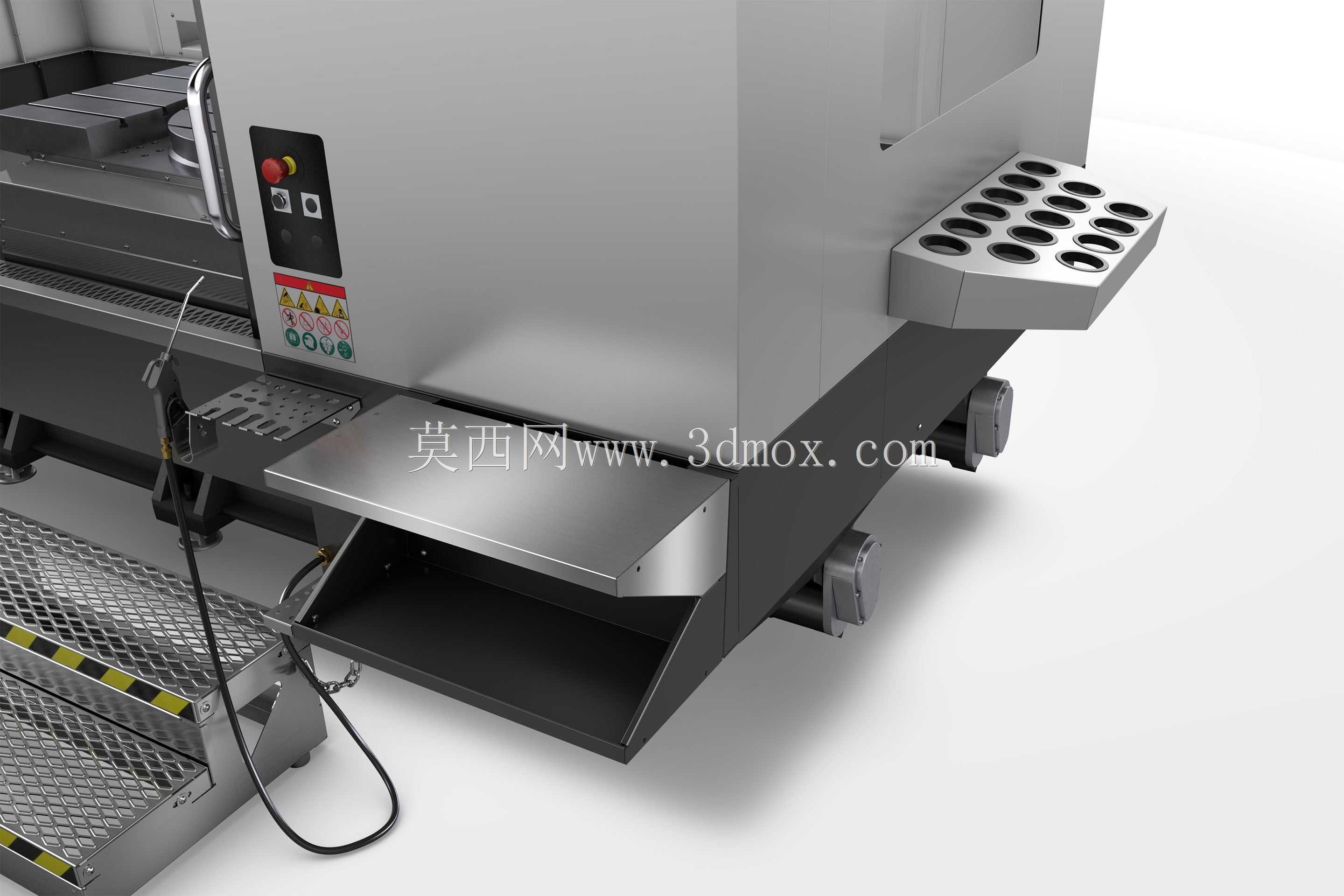

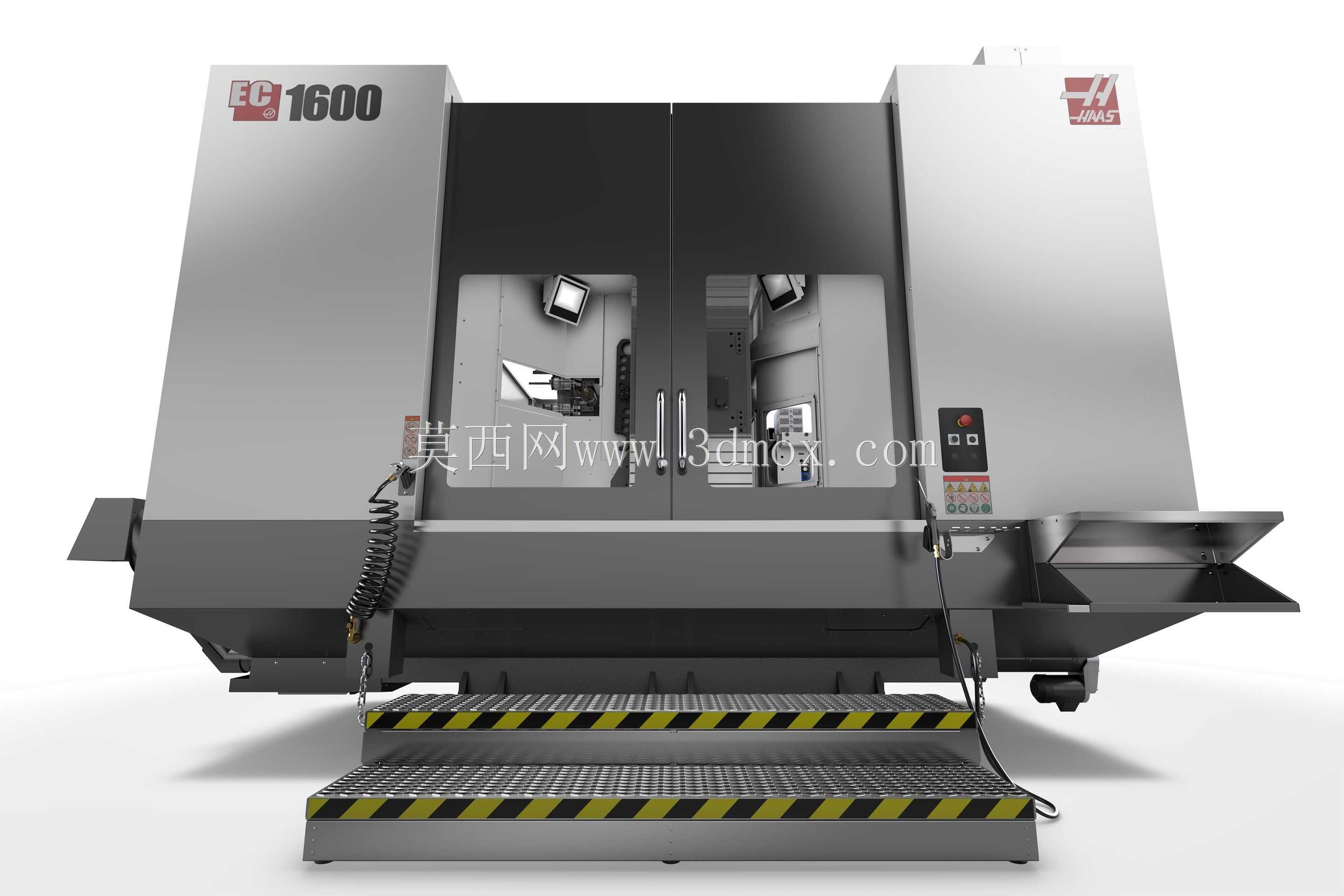

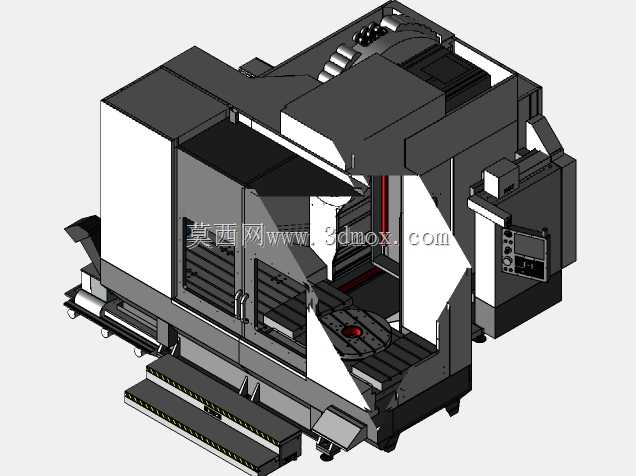

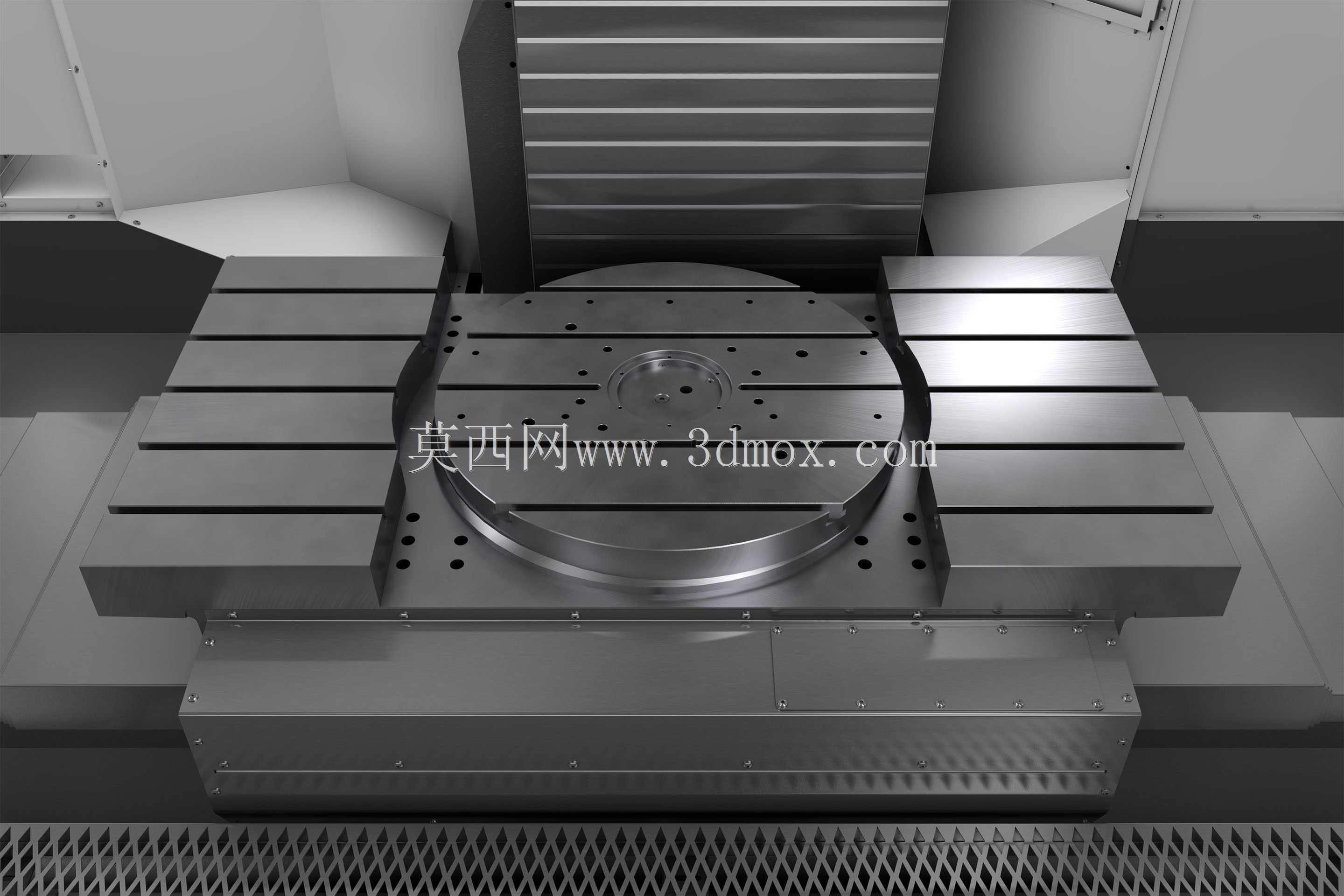

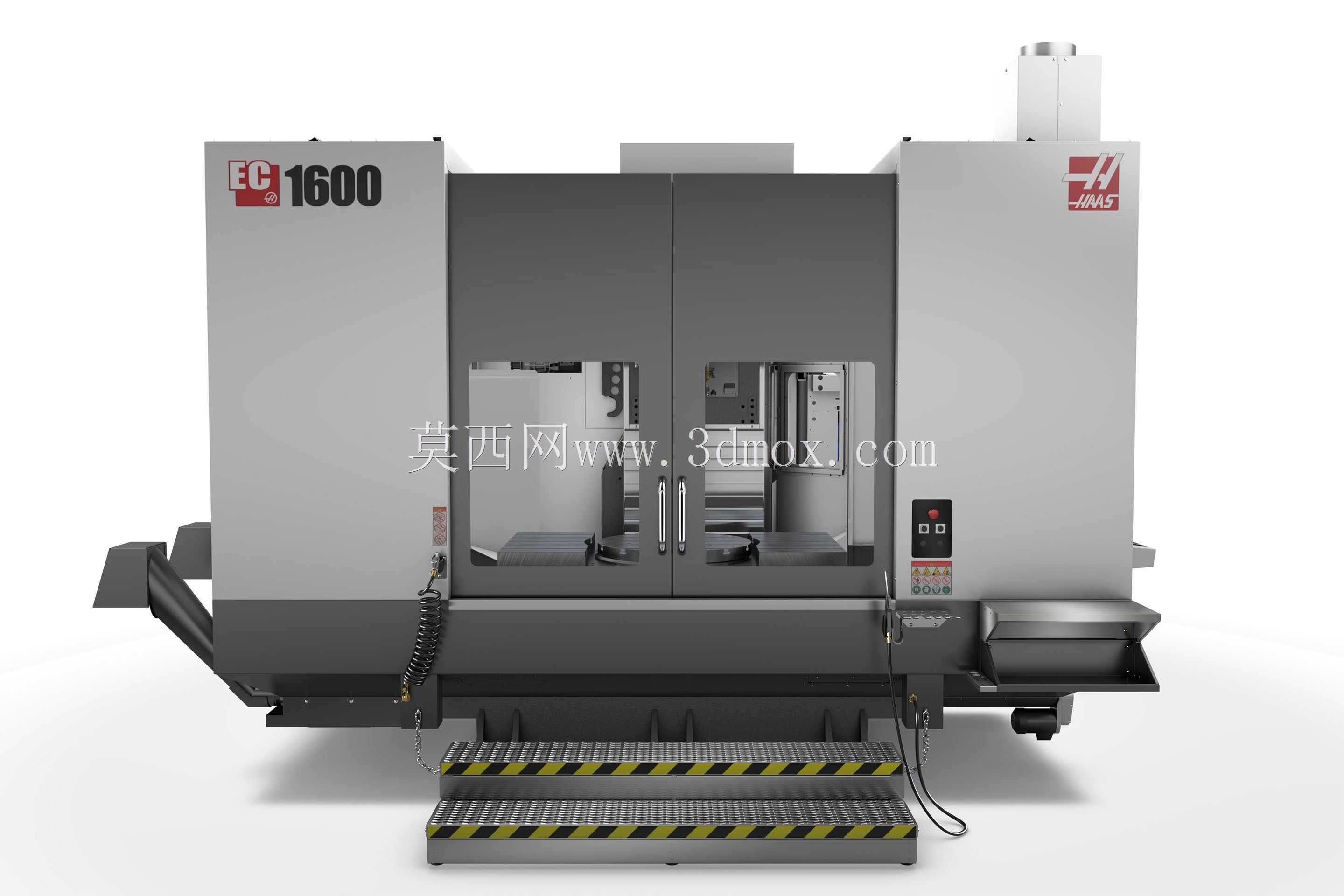

　　工作台部分采用了大尺寸的数控回转工作台，回转分度采用端齿盘定位结构，分度精度能够满足多面加工的位置度要求，工作台周边设计了全封闭的排屑通道，两侧配套的螺旋排屑器能够将加工过程中产生的切屑直接输送至设备端部的排屑口，配合大流量的切削液冲刷系统，避免切屑在加工腔体内堆积影响加工精度。设备正面设置了带安全联锁的双开防护门，操作侧配套了带防滑条纹的两级踏步结构，踏步高度按照人体工程学设计，方便操作人员进行工件装夹、刀具更换、设备日常点检等操作，踏步边缘设置了黄黑相间的安全警示条，避免人员踏空出现安全隐患。

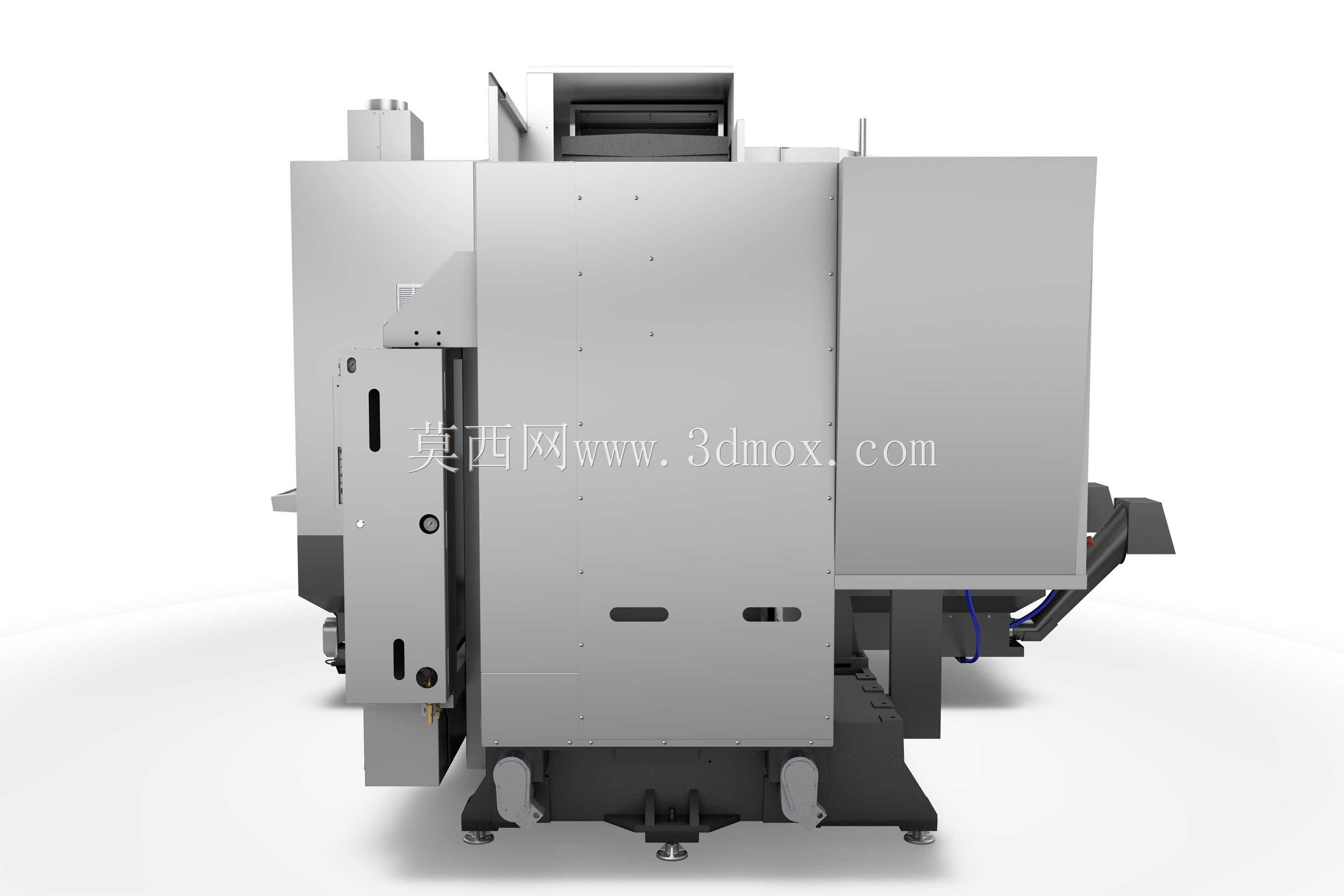

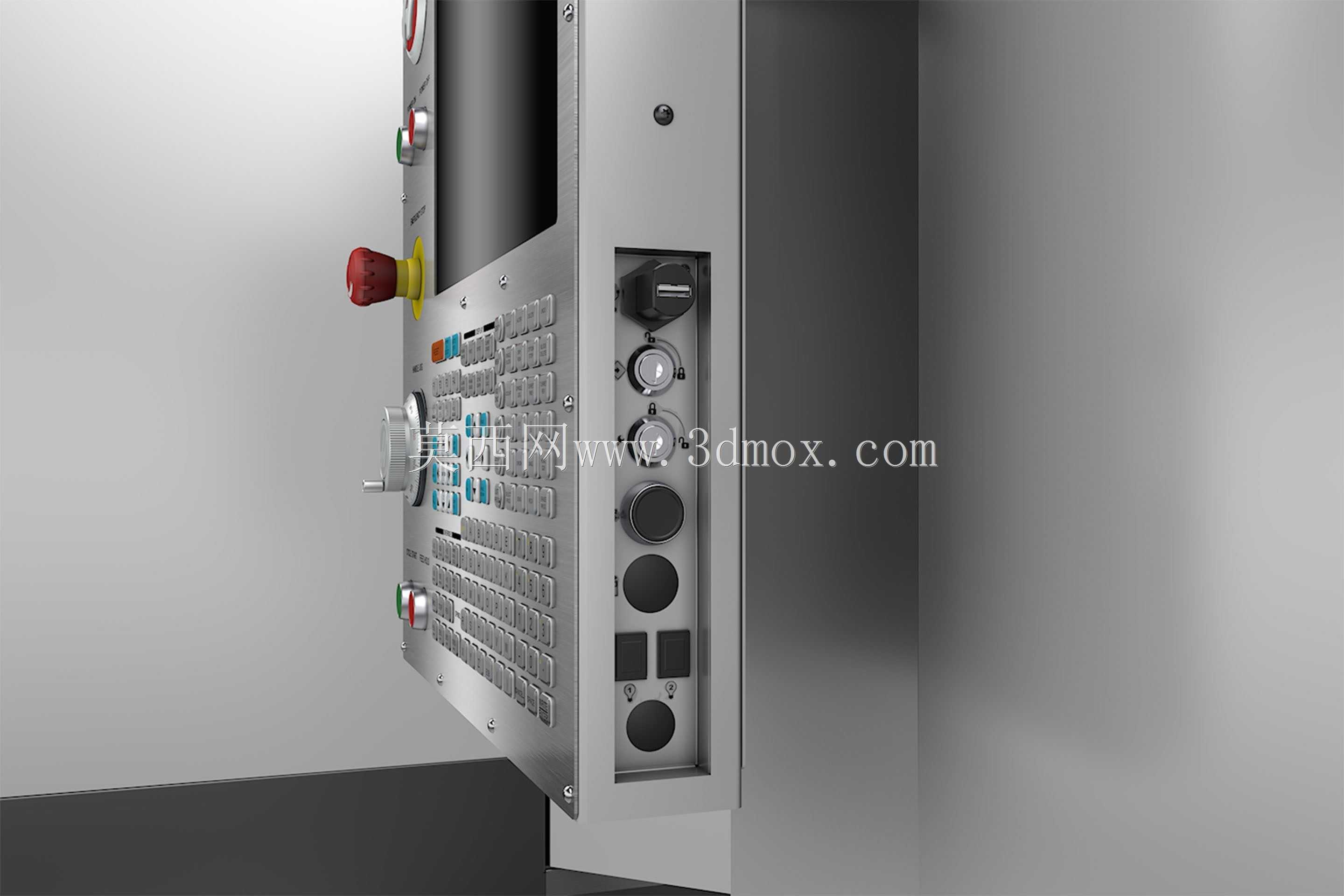

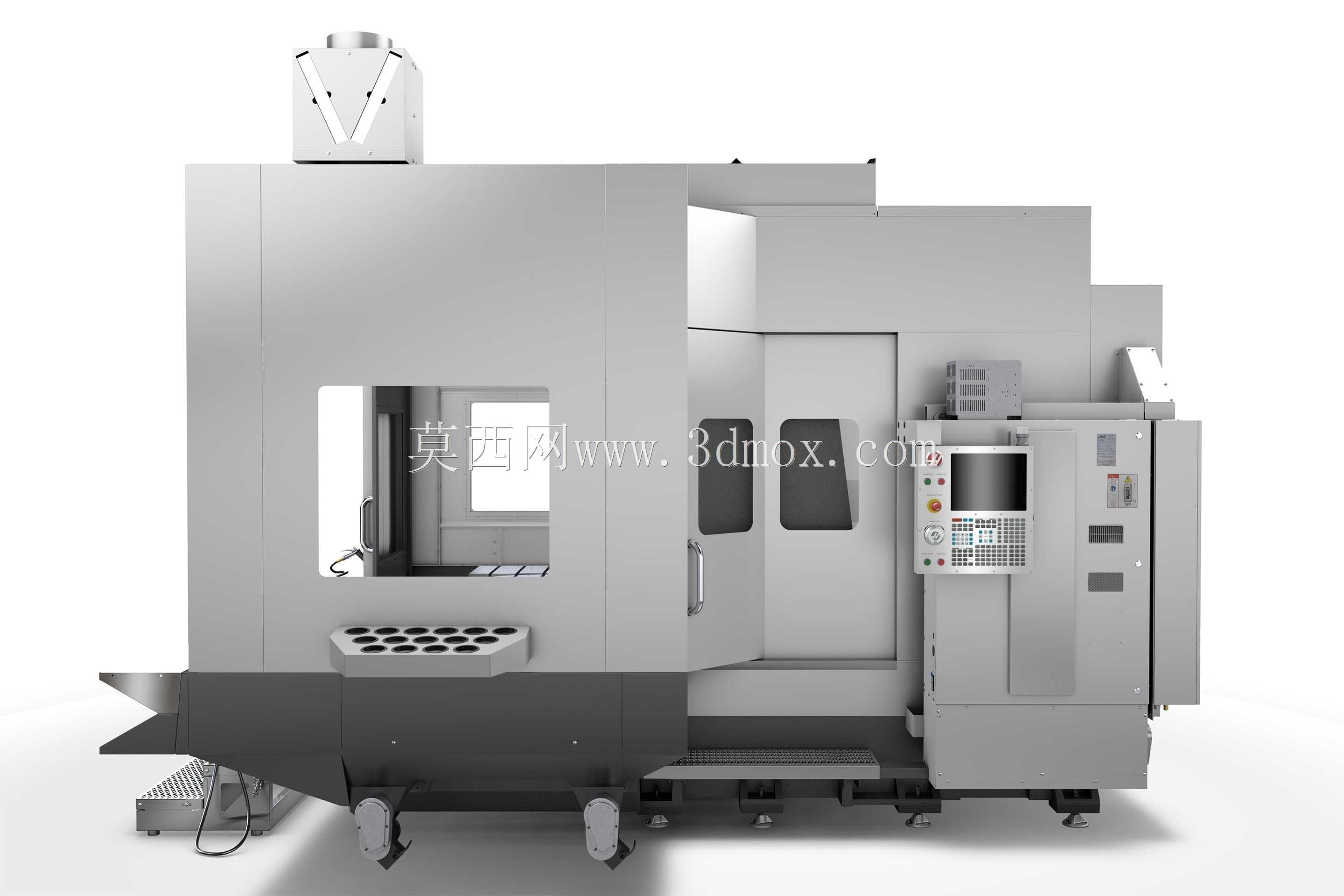

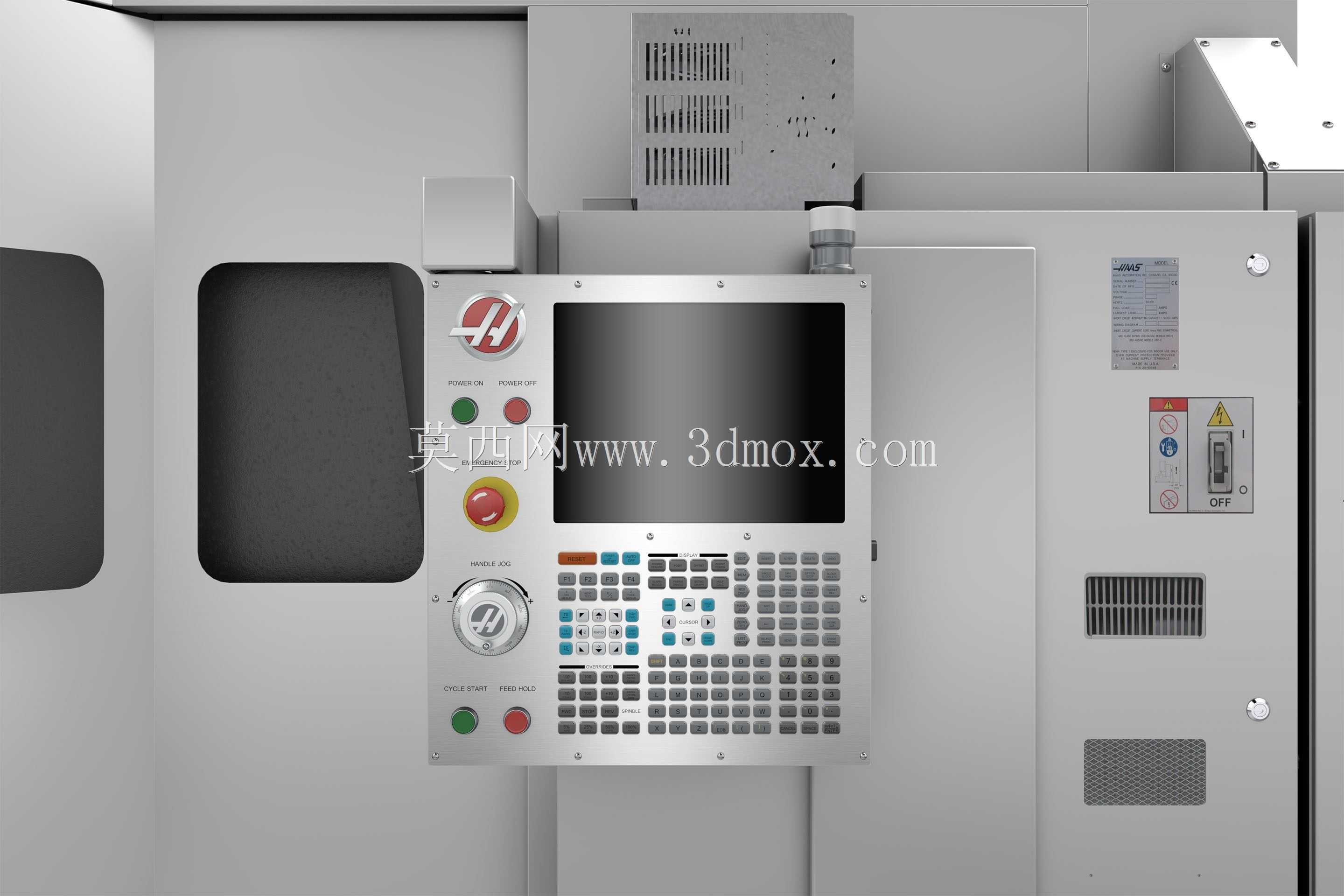

　　在安装边界设计上，整机的占地尺寸充分考虑了中小型机械加工车间的布局需求，设备后侧预留了足够的电气柜、液压站安装空间，左侧预留了排屑器的检修空间，右侧设置了操作面板的安装位置，操作面板可沿悬臂做水平旋转和俯仰角度调整，适配不同身高操作人员的操作习惯。设备的防护结构采用全封闭式的钣金防护，钣金件之间采用迷宫式密封结构，能够有效阻挡切削液和切屑的飞溅，加工过程中不会出现切削液渗漏到车间地面的问题，防护门的观察窗采用高强度的防弹玻璃材质，能够清晰观察内部加工状态的同时，承受高速切屑的冲击，避免出现安全事故。

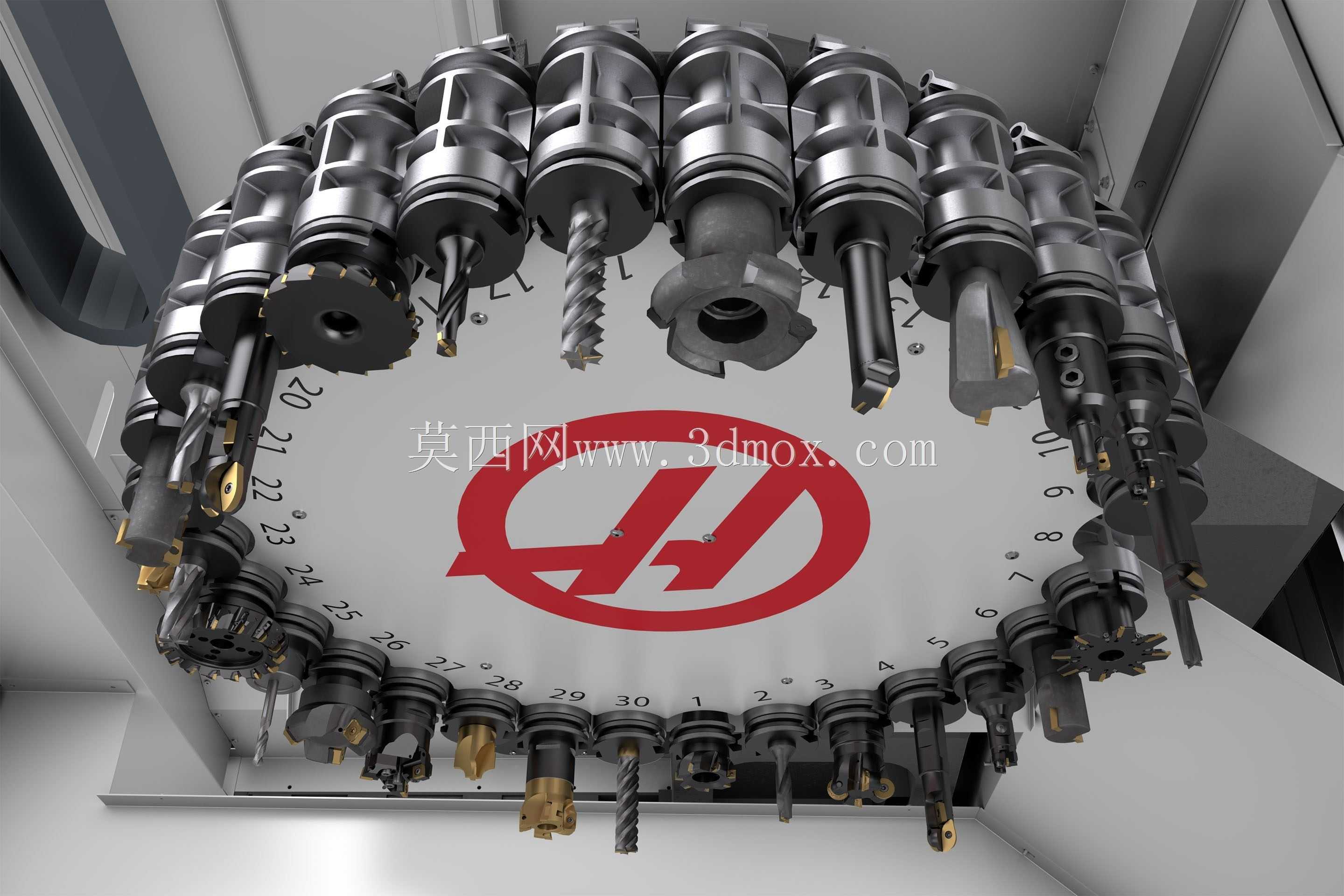

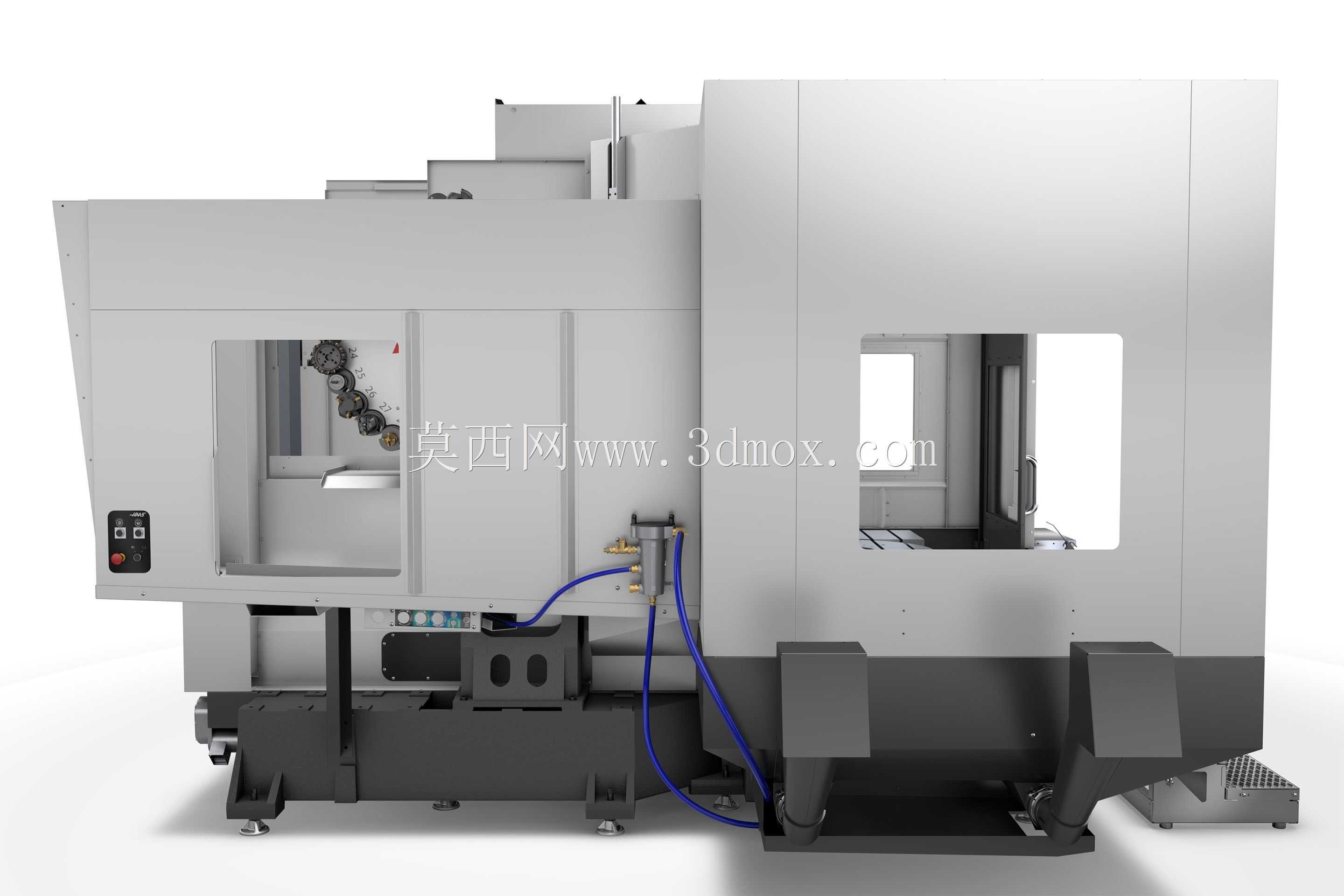

　　刀库部分采用了大容量的链式刀库结构，布置在设备的侧面位置，换刀动作通过凸轮式换刀机械手实现，换刀过程平稳快速，能够有效缩短非加工时间，刀库支持容纳大直径、大重量的刀具，适配重型粗加工刀具的使用需求。设备的XYZ三个进给轴均采用大导程的精密滚珠丝杠传动，丝杠两端采用固定支撑结构，配合预拉伸安装工艺，能够抵消丝杠高速运转产生的热伸长量，保障进给运动的定位精度和重复定位精度，丝杠导轨副均采用自动集中润滑系统，按照设定的周期自动供给润滑脂，减少日常维护的工作量，同时避免人工润滑不到位导致的导轨丝杠异常磨损问题。

　　在实际加工应用中，这类卧式加工中心相比同行程的立式设备，排屑性能更具优势，加工过程中产生的切屑能够依靠自重直接掉落到排屑通道内，不会出现切屑堆积在工件表面影响加工精度、刮伤已加工表面的问题，尤其适合铸铁、铸钢类零件的大余量粗加工和精加工工序，配合数控转台的四轴联动功能，还能够完成复杂曲面类零件的多轴联动加工，覆盖更多类型零件的加工需求。整机的电气柜采用全密封式结构，配备热交换器进行柜内温度控制，能够在多粉尘、多油雾的车间环境下稳定运行，避免电气元件因为粉尘、油雾侵入出现故障，保障设备的长期运行可靠性。
