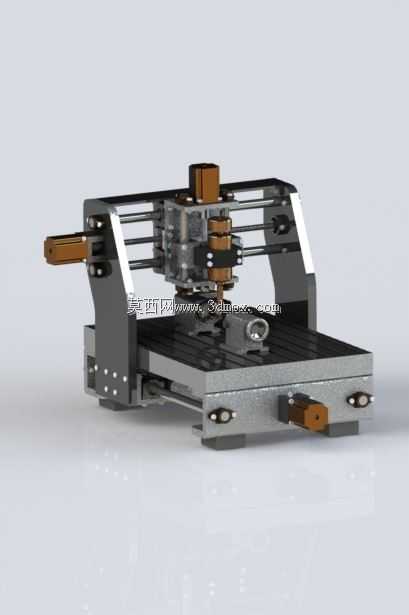

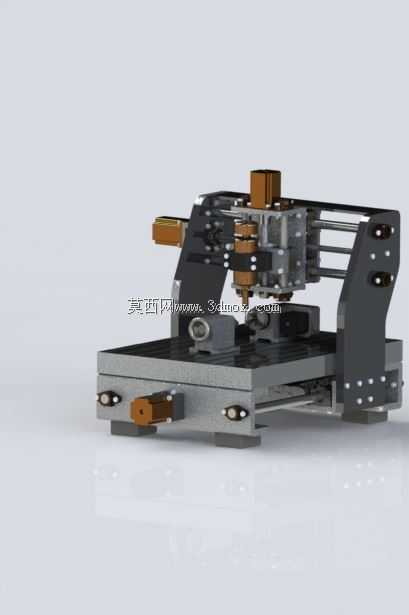

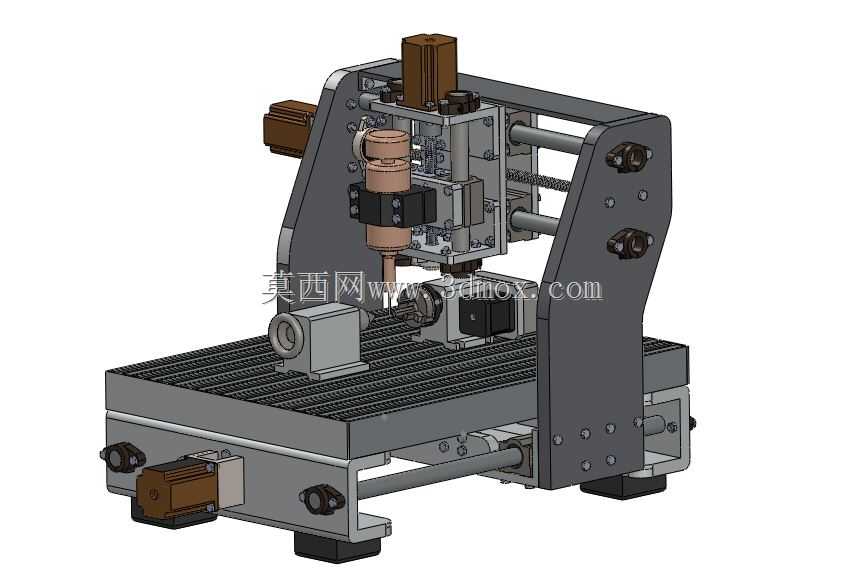

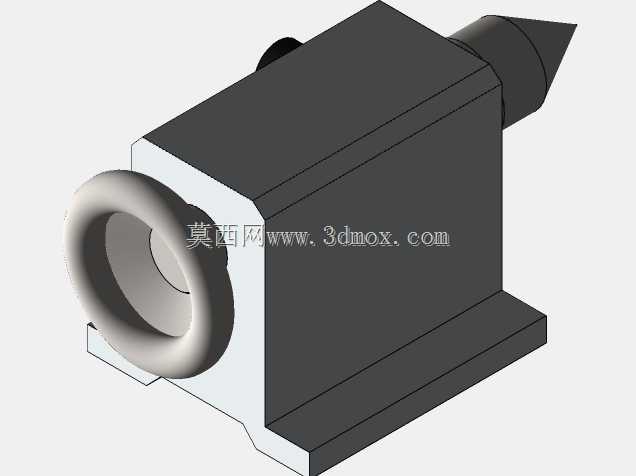

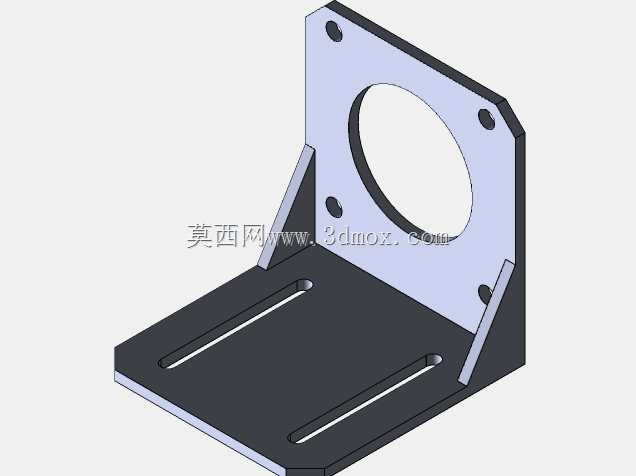

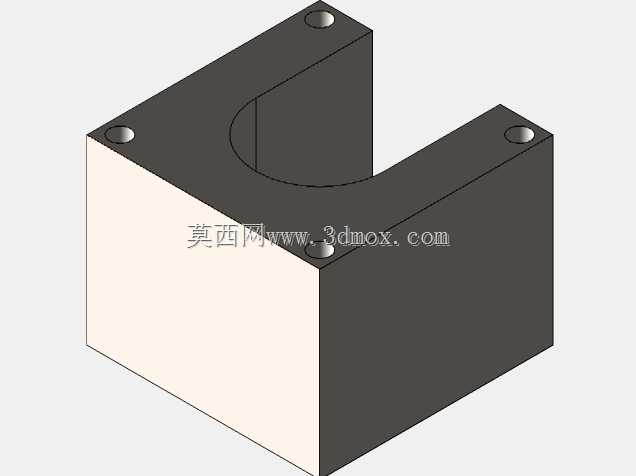

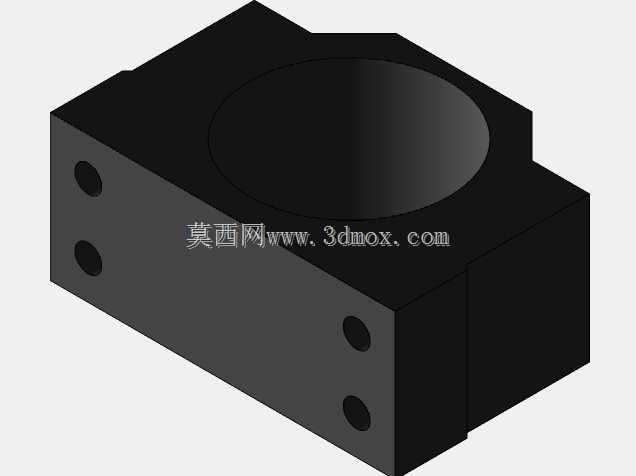

桌面级小型三轴数控铣削加工设备结构设计

　　这款小型三轴数控铣削设备的结构设计，最初是面向小尺寸工件的精密加工场景做的适配，区别于大型工业数控铣床的重载加工定位，它的应用场景集中在小型五金零件加工、教学实训操作、个人创客工坊的单件定制加工，还有小型精密零部件的小批量试切环节，不需要占用大型车间的固定工位，普通工作台面即可完成安装部署，适配小空间下的铣削加工需求。从实际加工用途来看，它可以完成平面铣削、沟槽加工、简单曲面成型、小型零件的钻孔倒角等常规铣削工序，针对铝件、软塑料、亚克力、密度板等易切削材质的加工表现稳定，不适合高强度钢件的大切深重载加工，设计之初就对加工负载做了明确的边界限定，避免用户超负载使用造成传动结构损坏。在功能特性的设计上，

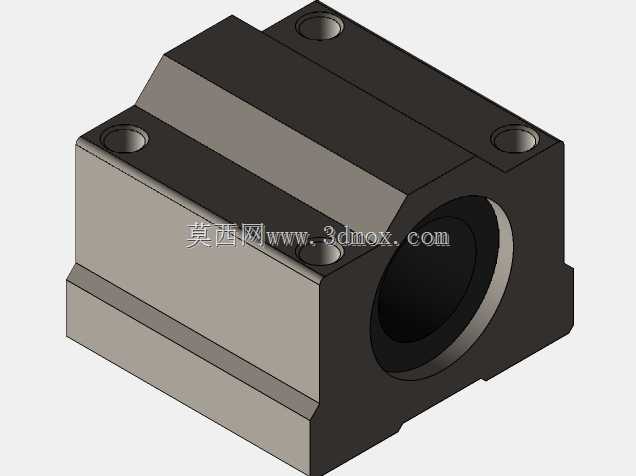

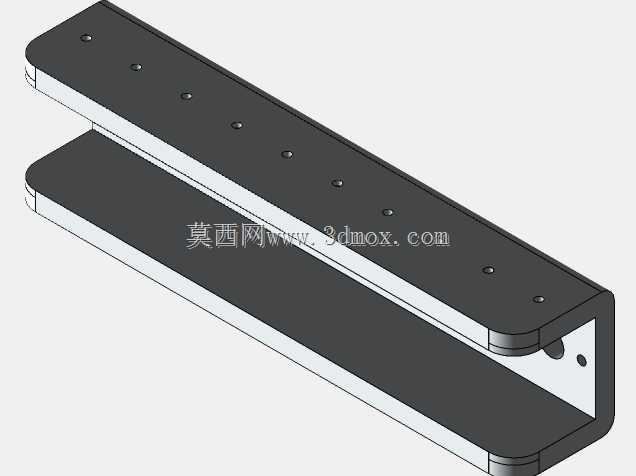

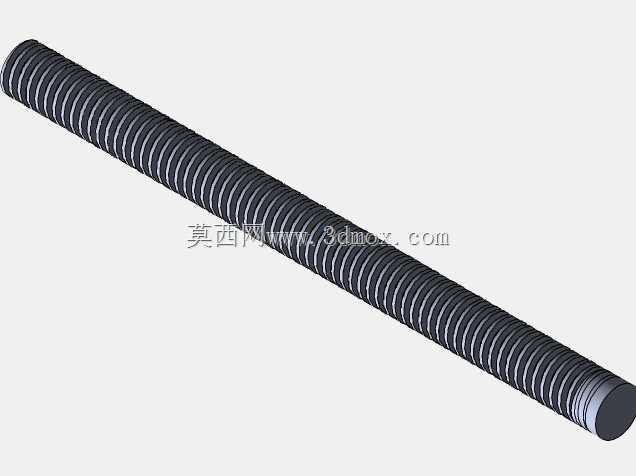

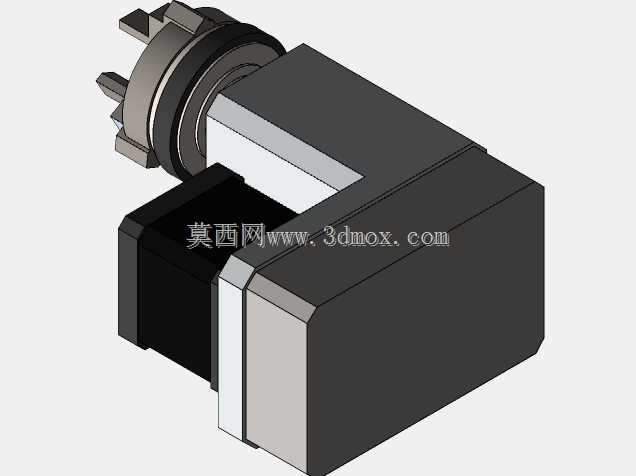

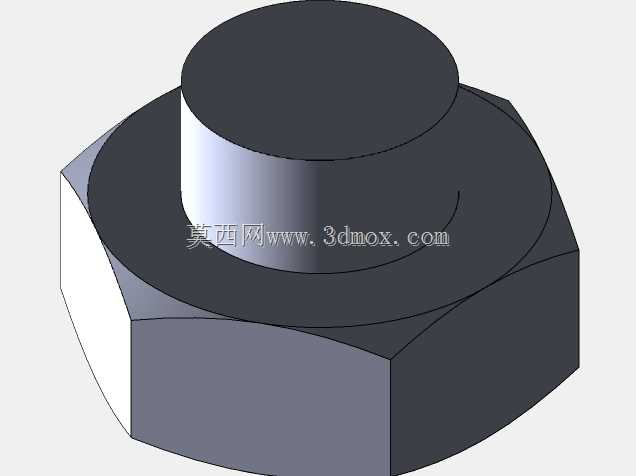

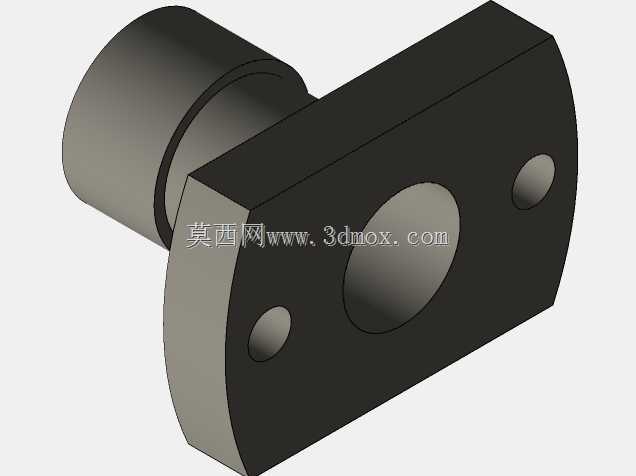

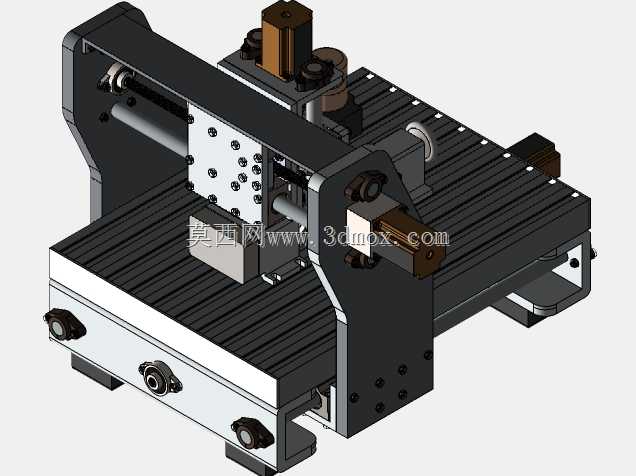

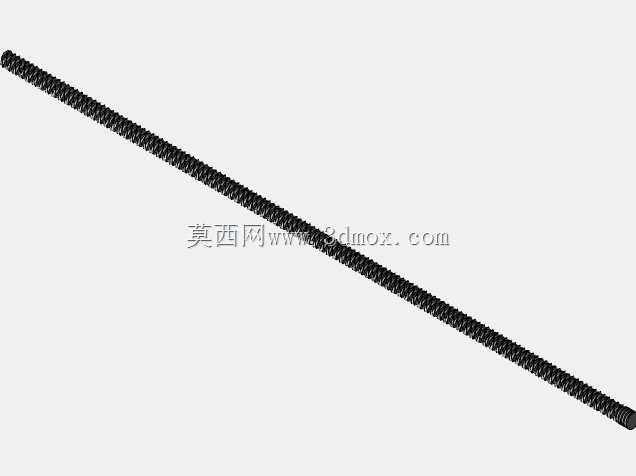

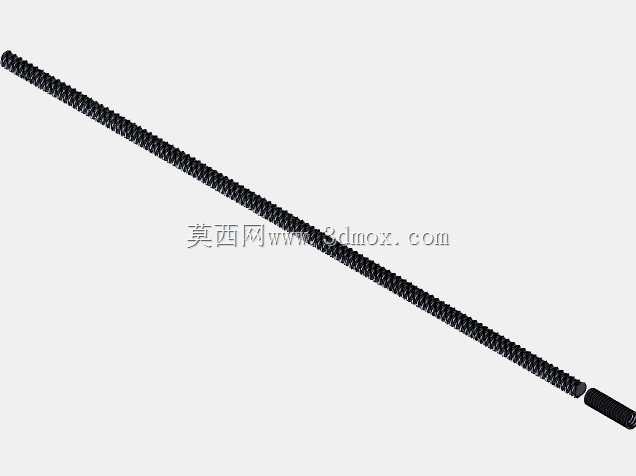

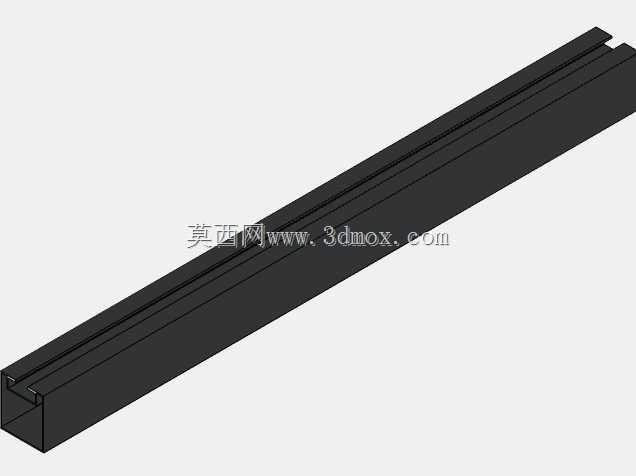

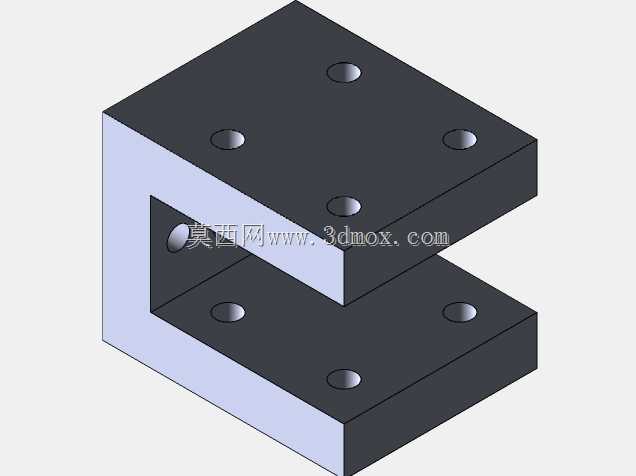

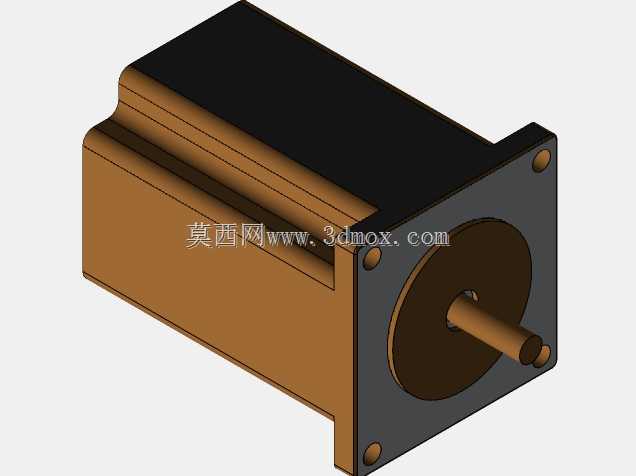

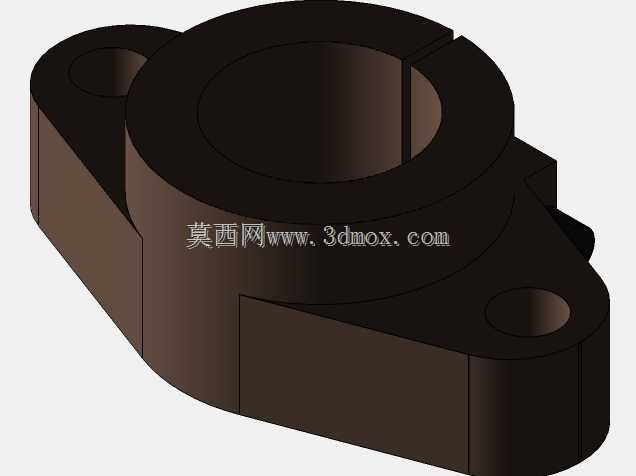

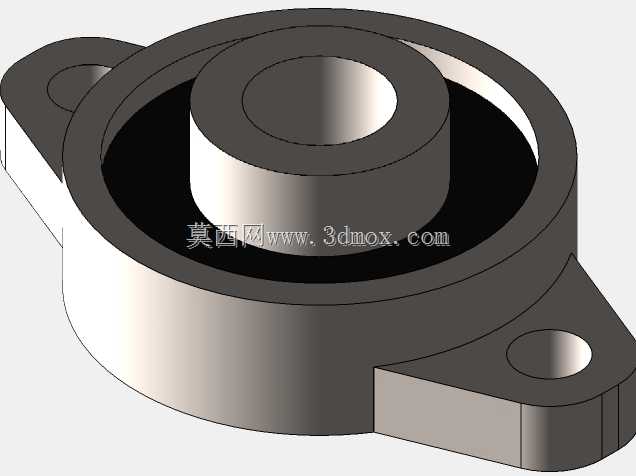

　　三个直线轴的传动布局做了针对性优化，X轴负责工作台的前后进给，Y轴负责横梁组件的左右进给，Z轴负责主轴单元的上下进给，每个轴都配置了对应的直线导向结构，保证进给过程中的运动平顺性，减少爬行抖动对加工表面质量的影响；主轴单元采用高速电主轴配置，适配小直径铣刀的高转速切削需求，夹头采用标准弹性筒夹结构，可以快速更换不同直径的加工刀具，换刀操作不需要复杂的专用工具，日常维护门槛较低。传动部分的设计思路优先考虑运动精度保持性，进给传动采用丝杠传动搭配锁紧螺母的结构，可通过调整螺母预紧量消除传动间隙，长时间使用出现磨损后也能快速补偿间隙，不需要整体更换传动部件；床身和支撑横梁采用框架式结构设计，在控制整体重量的前提下保证结构刚性，

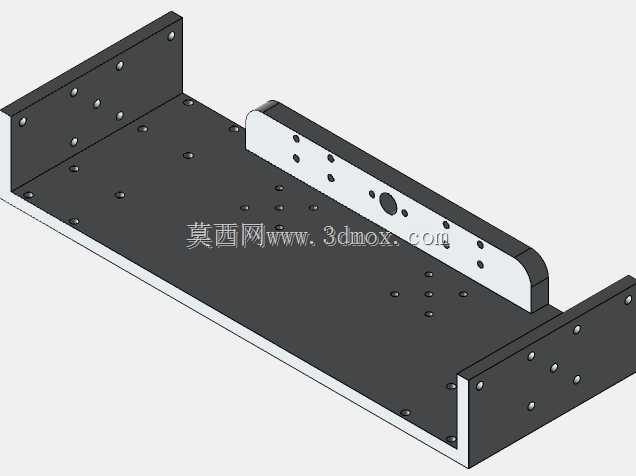

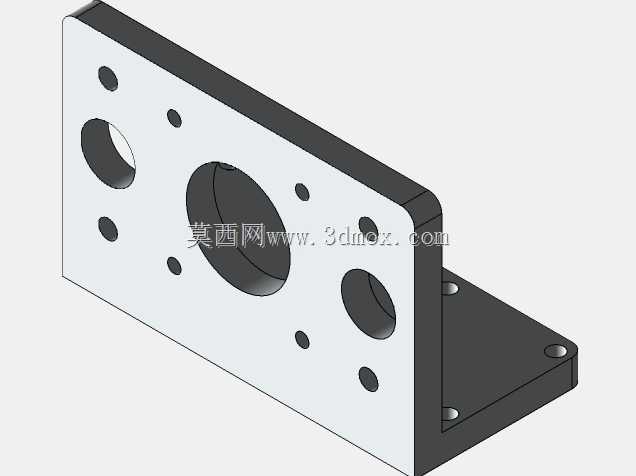

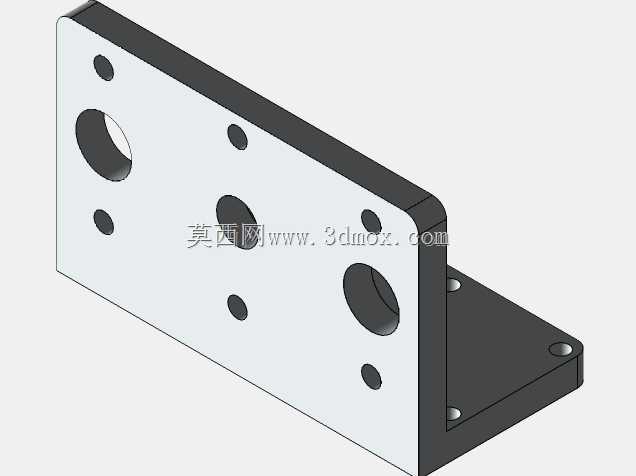

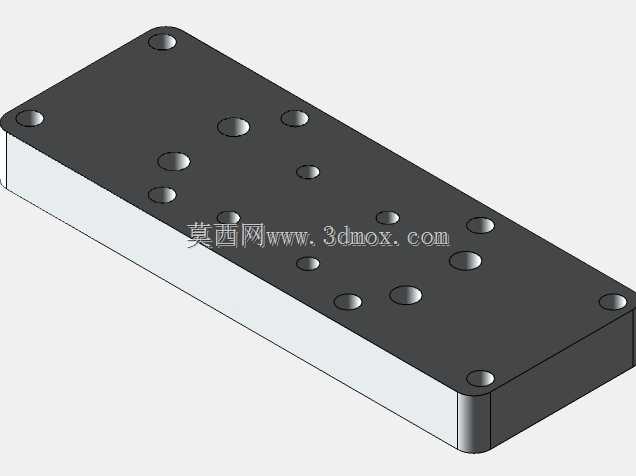

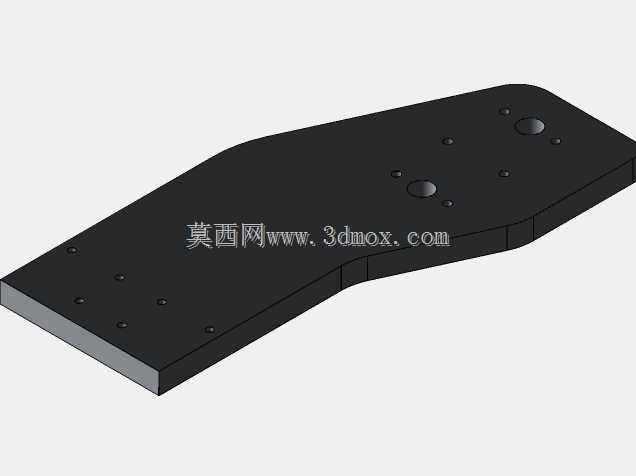

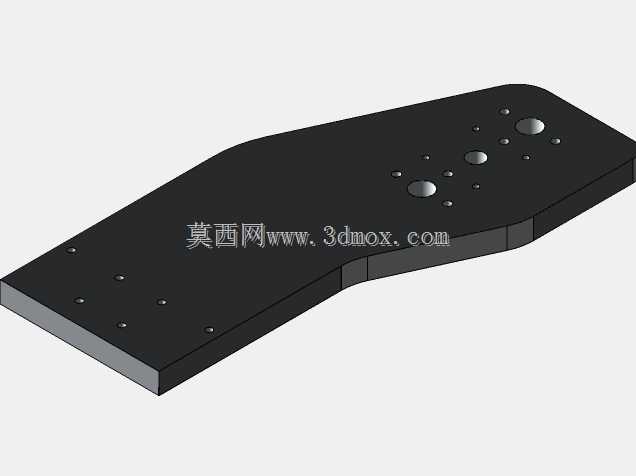

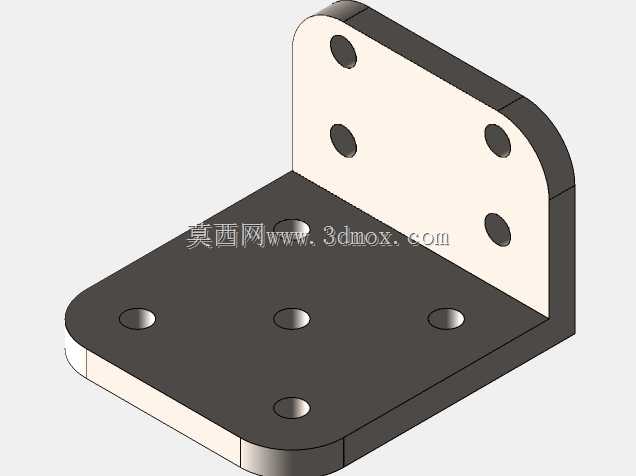

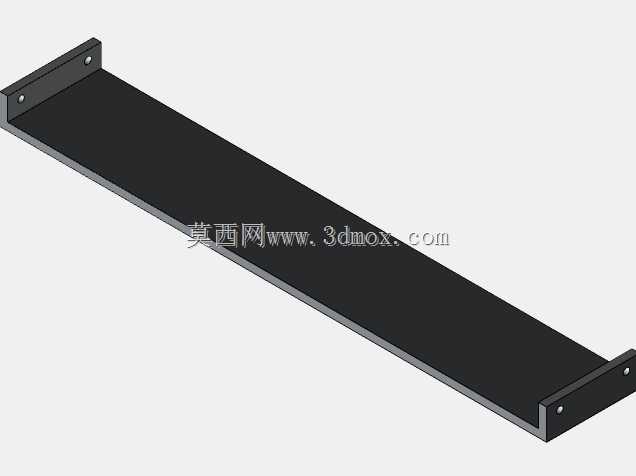

　　减少切削过程中的结构振颤，两侧的支撑立板和底部基座做了加强筋布局，避免Z轴切削受力时出现横梁变形的问题。外形尺寸和安装边界的设计上，整体占地面积控制在普通办公桌可容纳的范围，设备底部预留了标准的安装固定孔位，可以直接固定在标准规格的铸铁工作台或者实木工作台面上，不需要额外做混凝土基础浇筑；工作台面采用T型槽结构设计，方便使用标准压板装夹不同外形的工件，工作台的有效行程覆盖常见小型零件的加工尺寸范围，Z轴的有效行程可以满足常规高度工件的加工装夹需求，不会出现刀具行程不足无法加工的情况。从结构细节来看，三个进给轴的行程限位都做了硬限位和软限位的双重设计，硬限位采用机械挡块搭配行程开关的结构，防止运动超程造成传动部件碰撞损坏，

　　线缆排布采用拖链防护结构，避免进给运动过程中线缆出现拉扯磨损，所有运动副都预留了润滑注油位置，日常保养时可以直接加注润滑脂，不需要拆解设备结构。这款设备的结构设计没有追求冗余的复杂功能，所有结构都围绕小型工件的稳定铣削做适配，每个部件的选型和布局都兼顾了加工实用性和维护便捷性，不管是用于教学场景下的数控加工原理演示，还是小型工坊里的实际零件加工，都能在对应的负载范围内保持稳定的加工精度，结构拆解和装配逻辑也比较清晰，三维建模过程中对每个配合面的公差都做了对应设定，装配时不会出现干涉问题，运动部件的行程模拟也全部做了干涉检查，确保实际装配后各轴可以顺畅运行，不会出现运动卡滞的情况。
