内螺纹连接90度三件式弯头管件

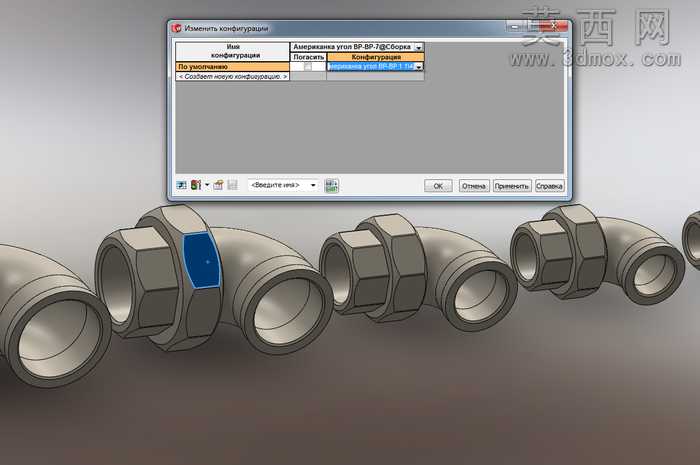

本作品为管路系统用内螺纹连接90度三件式弯头三维模型，建模过程严格遵循机械设计规范，首先梳理该类弯头的核心结构组成：包含弯头主体、两端锁紧螺母、内置密封衔接结构三个核心部件，建模时先以BSP1/4"至2"全系列规格的螺纹参数为基准，绘制各规格弯头的中心流道基准线，保证流道转弯处为平滑圆弧过渡，避免管路介质输送时出现紊流、压损过大的问题。建模阶段采用参数化设计逻辑，将不同公称通径对应的弯头外径、壁厚、螺纹长度、螺母对边尺寸、整体安装高度等参数设置为可变量，可快速生成全系列规格的弯头模型，无需重复绘制基础特征。各零件建模时，螺纹特征采用符合管螺纹标准的精确牙型绘制，还原螺纹的牙距、牙高、配合公差，保证虚拟装配时内外螺纹可实现无干涉旋合；锁紧螺母的外六角结构做了符合实际加工的倒角处理，棱角处添加微小圆角还原真实加工后的工艺特征，避免锐边结构不符合实际生产情况。材质与渲染阶段，针对金属管件的特性，为模型赋予哑光镀锌金属材质，调整材质的粗糙度、金属度参数，还原五金管件表面的镀锌层质感，同时在螺母与主体衔接处添加细微的装配缝隙，还原真实产品的装配状态；渲染时采用柔和的工业产品布光，多角度展示不同规格弯头的外形特征，清晰呈现两端内螺纹接口、锁紧结构的细节，让模型视觉效果与实物高度一致。结构设计上，该三件式弯头相比一体式弯头，无需转动管路即可完成安装，两端螺母可独立旋紧对接管路，降低狭小空间内的管路安装难度，建模时还原了三件式结构的装配逻辑，各零件可独立拆分，清晰展示内部的衔接结构，可用于管路布局设计、安装演示、产品选型展示等场景，全系列规格的参数均符合行业通用标准，可直接导入各类三维装配场景使用。
