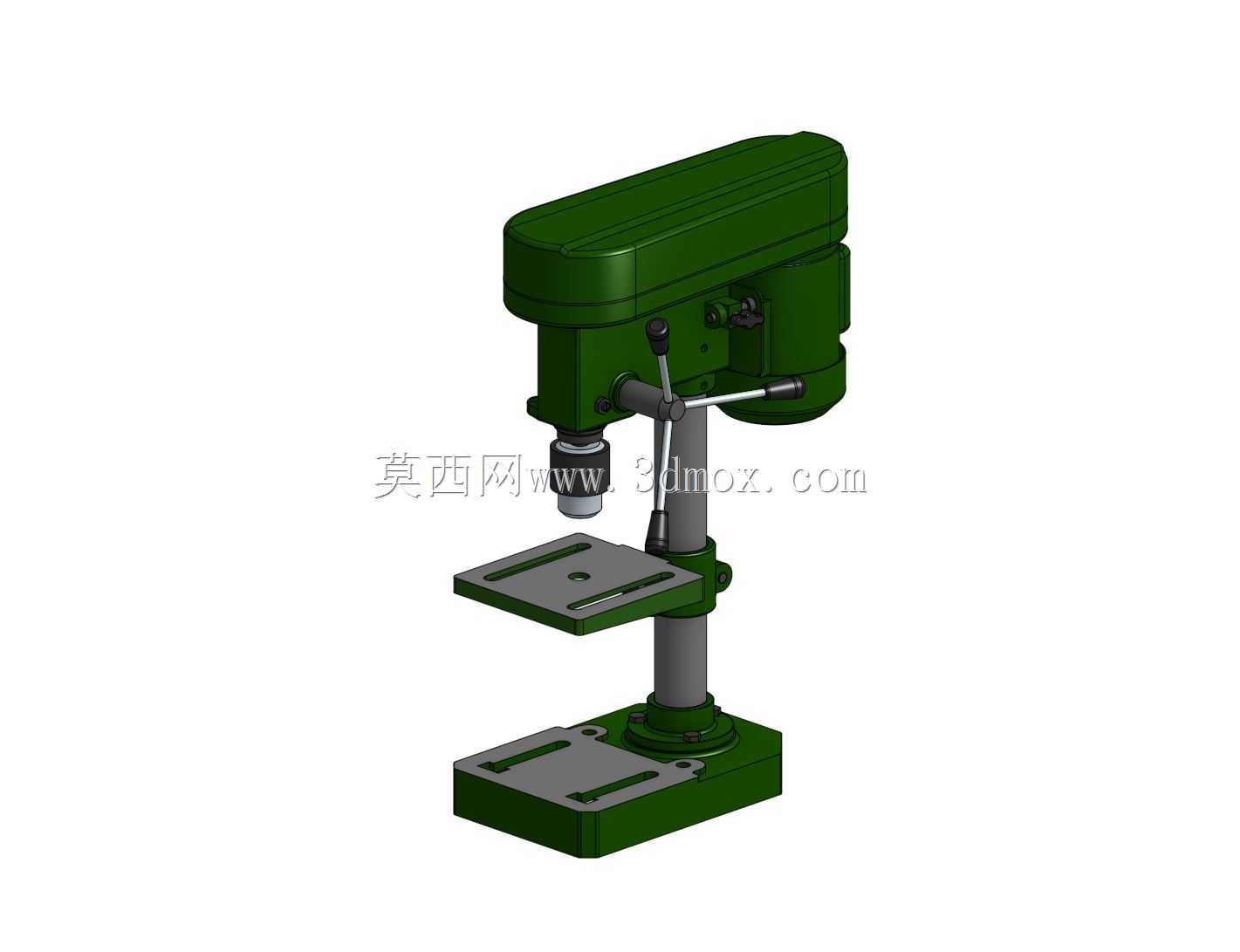

FermFTB-13M五速台式钻床结构设计

　　这款台式钻床的建模还原了小型机加工场景里最常用的孔加工设备形态，日常在五金维修工位、小型零件加工坊、教学实训车间里，这类台钻承担着小尺寸金属件、塑料件、木质工件的钻孔、扩孔、铰孔基础加工任务，相比大型立式钻床，它占地尺寸小，对安装场地的承重要求低，不需要做专门的设备地基，普通稳固的钢制工作台或者加厚木质工作台就能完成安装固定，底座预留的长槽安装孔可以直接配合T型螺栓完成设备锁紧，安装边界控制在长宽半米见方的区域内，不会占用过多工位空间。设备的核心变速结构采用塔轮式V带传动设计，五档转速的切换不需要复杂的齿轮箱结构，通过调整电机安装位置的张紧结构，移动V带在电机端和主轴端塔轮上的配合位置，就能适配不同材质工件的钻孔转速需求，

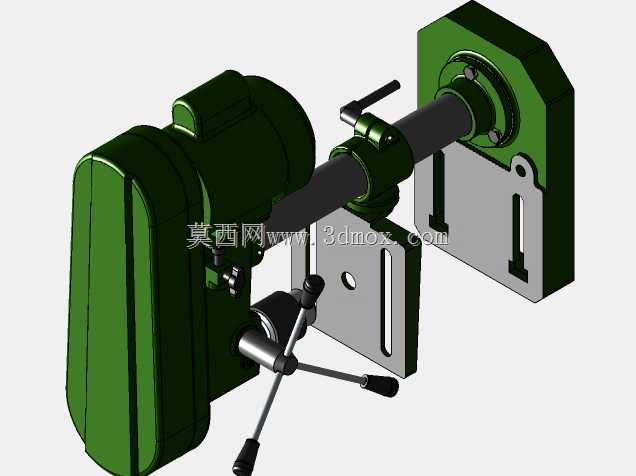

　　比如钻削低碳钢工件时用偏低转速减少钻头烧损，加工铝合金、工程塑料这类软质材料时切换高转速提升加工表面质量，230V民用级电机的配置也让它不需要专门的工业三相供电，普通市电接口就能驱动，适配更多非工业厂区的使用场景。建模过程中对设备的操作结构做了完整还原，包括主轴进给的手轮结构、工作台的升降锁紧机构、工作台面的T型槽定位结构、底座的工件装夹槽位，还有机头部分的深度标尺结构，这些细节都是实际操作中调整钻孔深度、固定工件位置、控制进给行程的关键结构，虽然部分尺寸为实测近似值，但整体结构的装配关系完全符合真实台钻的运动逻辑：主轴部分保留了进给行程的滑动间隙，立柱和工作台的连接部分预留了锁紧机构的装配空间，

　　电机和机头的连接位置还原了皮带张紧的调整余量，塔轮的槽型尺寸匹配标准V带的截面规格，能直接用于设备结构认知、工装夹具适配设计、实训教学演示等场景。这类小型台钻的工作台可以沿立柱做上下高度调整，也能绕立柱做一定角度的回转，方便加工不同高度、不同装夹位置的工件，工作台面的T型槽可以配合压板、平口钳完成工件装夹，避免钻孔过程中工件移位引发的安全问题，底座的平整台面也可以直接装夹尺寸较大、无法放置在升降工作台上的工件，拓展了设备的加工适配范围。
